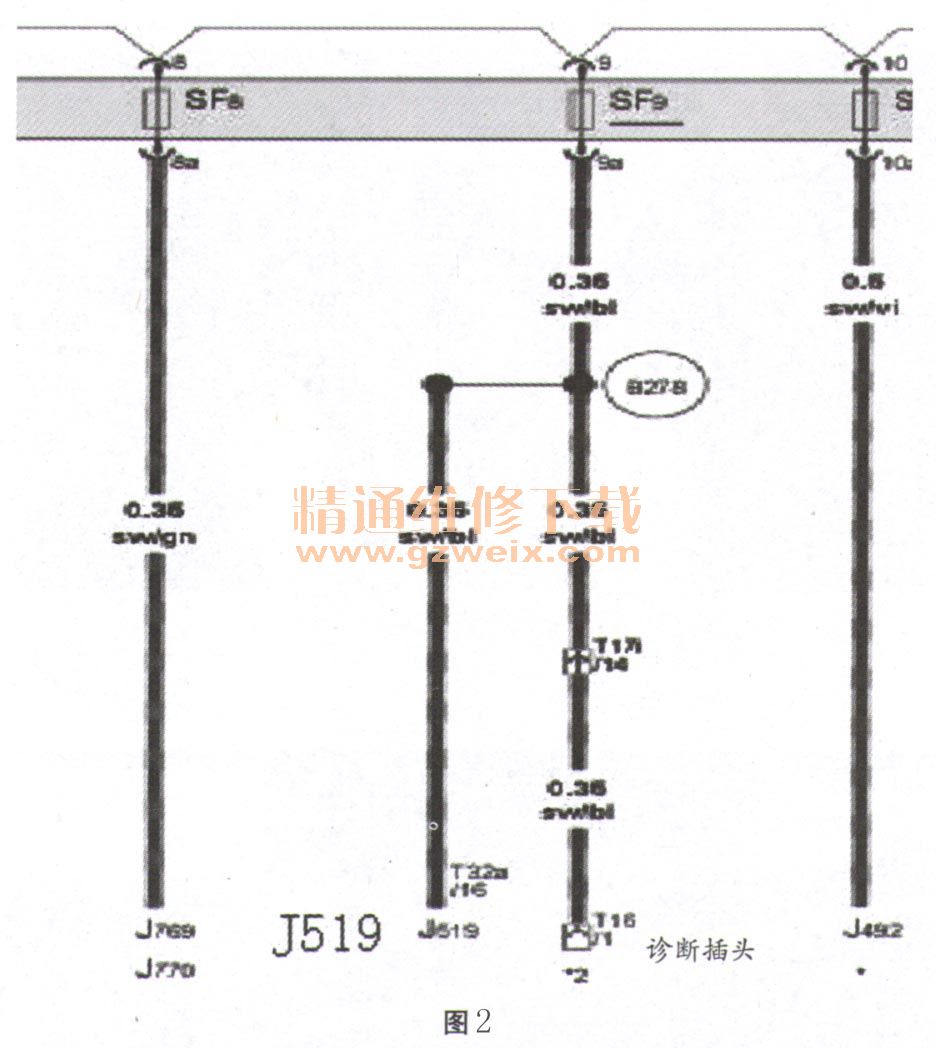

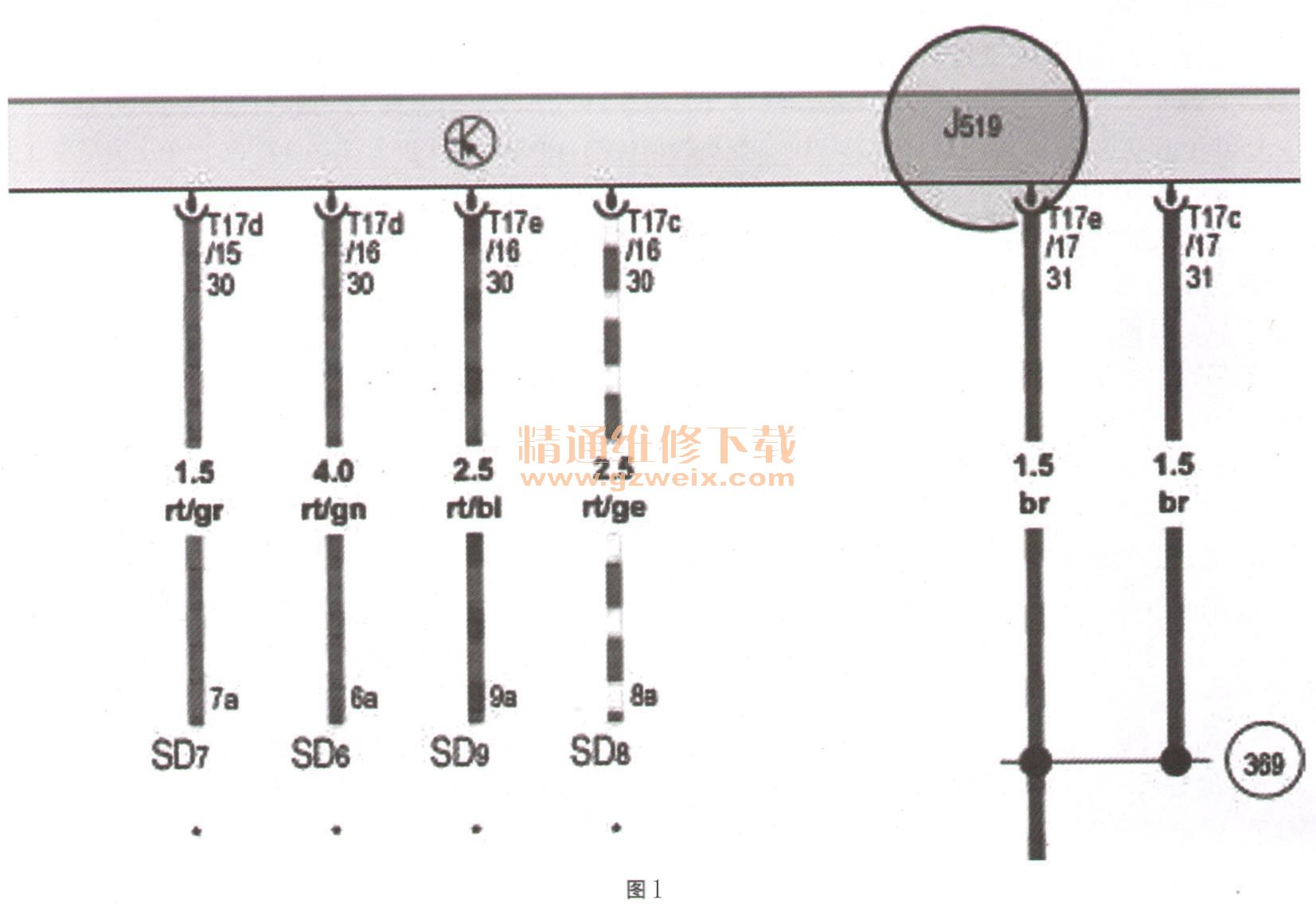

一辆行驶里程约1.5万km的奥迪A7轿车。该车辆正常维修保养后，交车时发现喇叭不响。检查喇叭保险丝正常，在J519中进行元件执行诊断，喇叭正常工作，说明喇叭本身及执行线路正常。从J527里读取数据块，可以确认喇叭开关信号正常，故障点就剩下J519及其线路了，检查J519的供电保险丝，驾驶员杂物箱后的SD7\8\9\10保险丝均正常，检查接地也正常。正在检查中，车间又一辆车也出现了保养后喇叭不响的故障。发现两辆车有一个共性，就是用了同一个5052进行了检测，怀疑是因为5052的损坏导致车上故障。检查诊断接口保险丝，查到诊断接口保一险丝SF ST4、 SF9保险丝损坏，同时此保险丝为J519供电，如图1和图2所示。



    故障排除：更换损坏的保险丝。
    故障总结：诊断接口和J519的15号线供电共用一个保险丝，但前期通过查询J519电路图不容易发现此保险丝。不明白的是，此保险丝断掉后，为什么单单只有喇叭不响？
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
