一辆行驶里程约7.5万km的奥迪A8（D3）轿车。该车高级钥匙失灵。

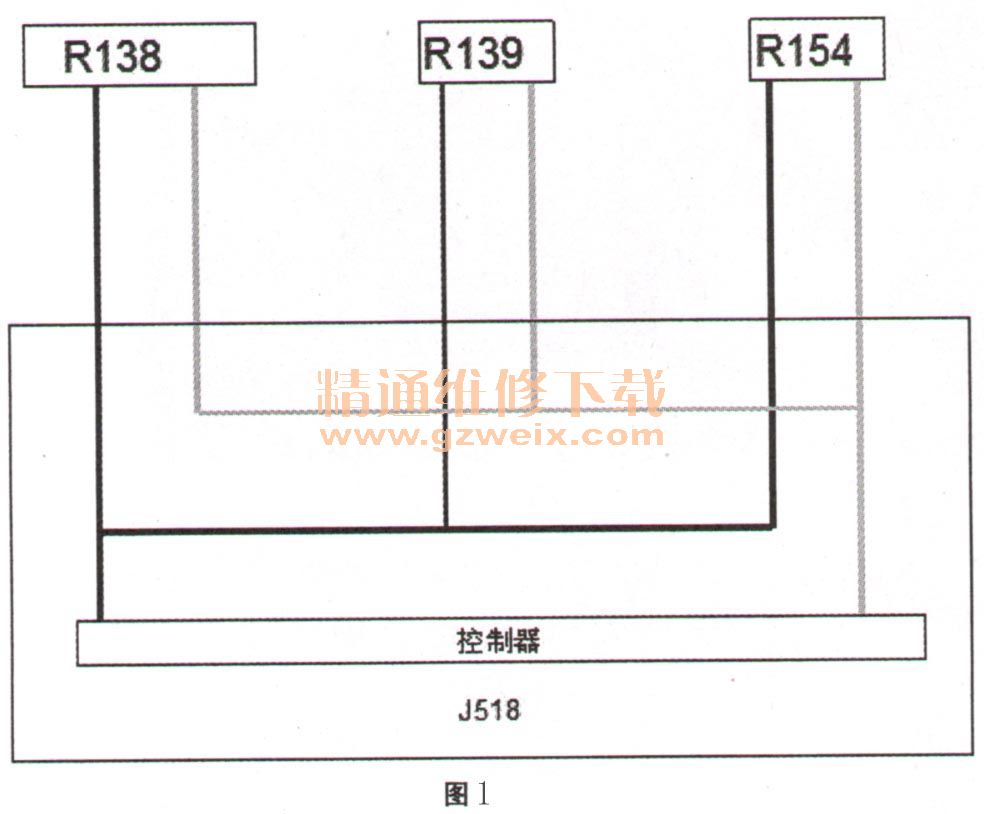

    故障诊断：客户反映无钥匙进入及启动功能失效。确认发现，无钥匙进入失效，用遥控开启车门进入车内，发现无钥匙启动也失效。但是只要把钥匙贴近高级钥匙天线发射器就可以启动。经VAS5052A检测05内有故障码：无钥匙进入及启动天线R138信号过大，无法清除。拆下R138检查天线电阻为11Ω，正常检查天线到J518的线路正常。控制单元插头接触良好。初步怀疑J518损坏。测量J518供电接地均正常。但在做故障引导的时候5052指出：R138、 R139、 R154在控制单元内部是并联的，如图1所示。那就需要把其他两根夫线也考虑进去，因为共用两条线路。在控制单元插头处测量R139电阻正常，但是测量R154的时候发现问题，电阻只有2Ω，正常为14Ω。R154在后排座椅扶手箱中。拆检发现线路在扶手箱内部压破皮短路（如图2所示）。修复线路后，故障排除。



    故障排除：修复破损的线路。
    故障总结：因为3根天线在控制单元内部是并联的，造成3根天线功率太低，钥匙需要放在天线边上才能识别所以需要把3根天线综合考虑，1根天线线路短路。
