一辆行驶里程约3.7万km的奥迪A8L轿车。该车高级钥匙启动按钮不能用,高级钥匙开关门正常。

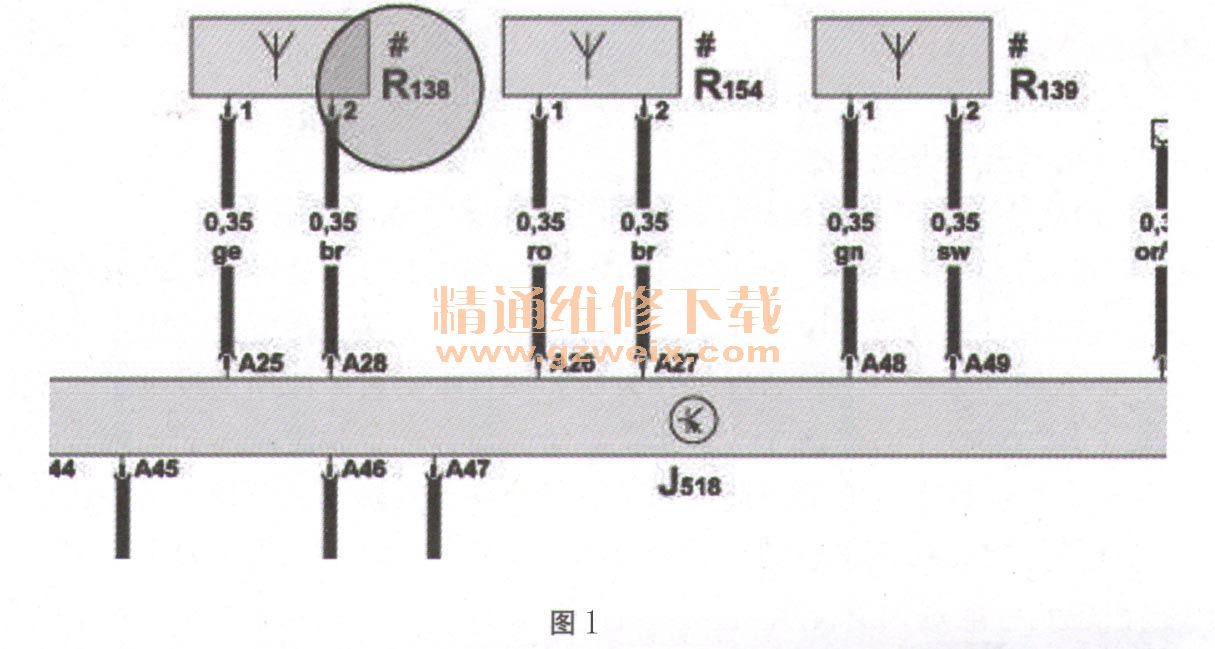

故障诊断:此车因全车进水更换全车线束,更换了进入和启动许可控制单元J518。引导性故障查询J518存有故障码:R138信号太高超过上限,按导航提示检查R138的电阻(标准值为6~8Ω),测量结果为7Ω,测量J518到R138之间的线路连接正常,无短路断路。试换R138故障依旧,试换J518故障依旧,这时诊断陷入困境。R138、R139和R154为车内高级钥匙天线,在J518的插头端分别测量R138及R139的电阻正常,R154的电阻为110,按此数据分析R154的电阻不对,单独测量R154电阻正常,测量R154的线路发现1脚和2脚短路(如图1所示),排除短路点,故障排除。
故障排除:排除短路点。
故障总结:通过此故障可看出R138、R139和R154的车内高级钥匙的天线之间有密切的关联性,诊断其中一个天线,其他两个天线也要进行测量。
