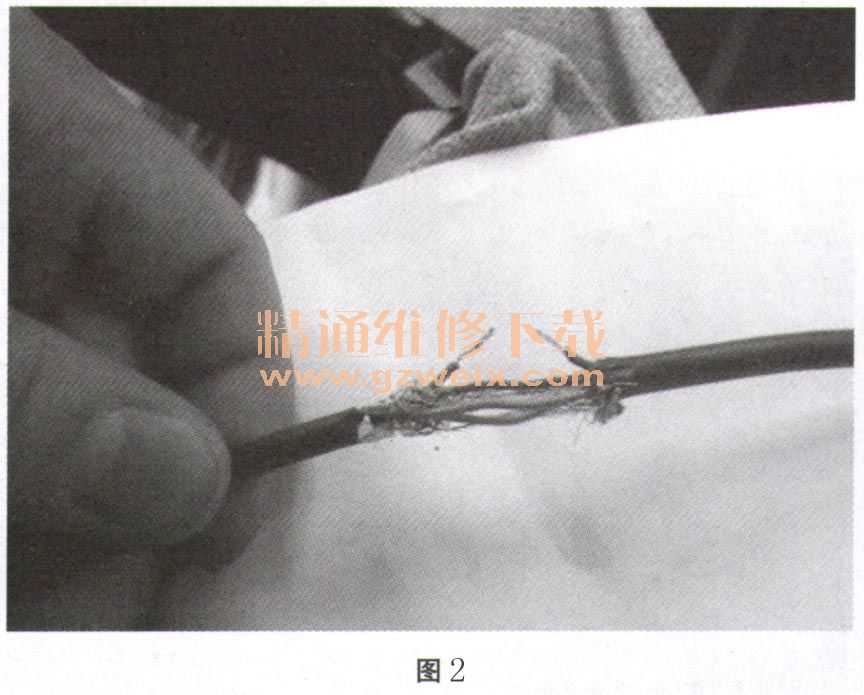

一辆行驶里程约3万km的2011年奥迪A8（D4）3.0T轿车。该车MMI显示屏画面有时抖动，有时没有显示。故障诊断：MMI系统工作正常，但是J685显示屏画面有时抖动，有时没有显示，轻轻敲击显示屏边框时瞬间显示屏抖动或黑屏。通过实践观察和操作判断，此种情况J794的功能应该是没问题的，问题应该是J685损坏或J794至J685的视频线损坏。使用VAS6150B诊断，没有任何故障记录。根据分析控制显示原理拆解检查J685显示屏，供电搭铁及线路没问题。检查J794至J685的视频导线时发现在线路中段的线束扎带处有一处凹痕（如图1所示），来回曲折此处时J685偶尔显示一下。剖解导线发现其中一根视频导线断路，如图2所示。J685显示屏供电电路图如图3所示。





    故障排除：修复线路，故障排除。
    故障总结：此故障的产生原因应该是视频线固定位置不合理，：造成长时间挤压线路内部损坏断路，重新合理布置线路走向应该可以彻底解决此问题。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
