一辆行驶里程约3000km，发动机型号CGW，变速器型号0BK 的2015年奥迪A8L轿车。用户反映：该车换入倒挡后，偶尔出现停车辅助画面，无后车影像的故障。
    检查分析：维修人员接车后，换入倒挡观查，的确无倒车影像，但是有倒车提示音和停车辅助画面，说明变速器控制单元能把倒车信号送到CAN总线。连接诊断仪VAS5052，读取倒车影像控制单元J772，存储故障码“02283----与终端单元的视频连接对搭铁短路，静态”。

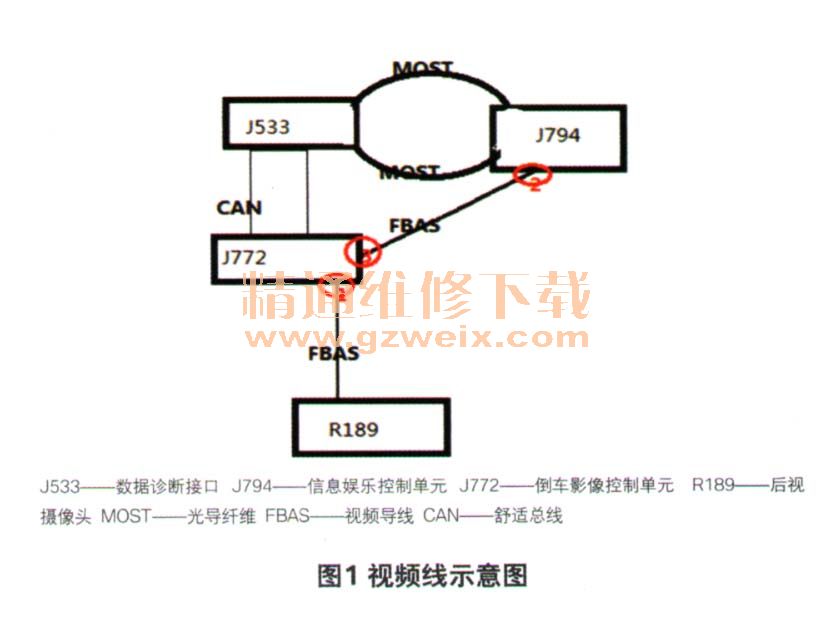

    后视摄像头R189、倒车影像控制单元J772和信息娱乐控制单元J794之间视频导线的传递关系如图1所示。

    故障码显示“与终端单元的视频连接对搭铁短路”，故障点指向倒车影像控制单元J772和信息娱乐控制单元J794之间视频导线或插接器。用引导性故障查询（图2）进一步确定故障位置，按照提示操作，将控制单元J772的视频导线芯与屏蔽线短接，读取控制单元J772的故障码。故障显示，“与终端单元的视频连接搭铁短路”由静态变为偶发，说明倒车影像控制单元J772没有问题，能识别出故障码的变化。

    重新连接图1中标记的插接器3，拆下信息娱乐控制单元J794并断开标记的插接器2，短接2到接线端（FBAS视频导线），读取控制单元J772的故障码依旧是静态，说明J772没有将视频信号通过FBAS视频导线传递给信息娱乐控制单元J794，怀疑图1中2和3之间的视频导线断路。但是当再插回J772的视频导线时，发现有倒车影像显示，读取控制单元J772的故障码变为偶发，分析故障原因是J772的视频导线芯松动，导致在换入倒挡后倒车影像不显示。
    故障排除：处理图1中标记3的插接器，多次试车倒车影像显示正常，故障排除。
回顾总结：按照图2的要求短接J772插接器（图1中标记3），如果读取控制单元J772存储故障码“ 02283----与终端单元的视频连接对地短路，静态”，故障原因可锁定在控制单元J772。断开信息娱乐控制单元J794标记2的插接器，短接2到接线端（FBAS视频导线），读取控制单元J772中的故障码由静态变成偶发，说明信息娱乐控制单元J794存在问题。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
