1、 5052A自诊断发现FLEXRAY总线相关的控制单元都报故障

2、引导型故障查询在线比对显示各控制单元编码正常无需进行更改

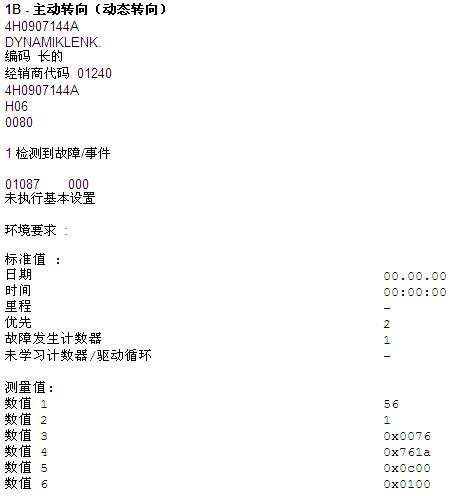

3、打印故障报告分析时发现有1B-主动转向有“未执行基本设定”其它控制单元报U111300接受的错误数值导致功能受限及其它故障。



分析故障信息及结合技术原理





4、了解自学手册知道对于ESP PRENINM 其功能有所扩展（因为要使用动态转向系统）在需要时控制单元J104会“授权”主动转向控制单元J792去执行一个转向修正过程而不管当前司机是如何转向的。于是怀疑故障点 可能是由于1B未执行基本设定导致功能受限，从而导致J104“授权” J792时功能无法正常进行导致J104接受到错误数值而导致FLEXRAY总线各控制单元功能受限。

5、执行测试计划按照引导对动态转向进行基本设置按照步骤基本设置完成后除了J428中报B200500无效数据记录外其它控制单元的故障都可以删除

6、用SVM “GFSXCHG13”激活后消除故障。试车所有功能正常。



解决措施：对J792进行基本设定，激活ACC

附加分析： D4 控制单元较多，建议把故障报告打印下来在电脑上分析，故障码比较一目了然、清晰、方便帮助快速找到故障发生的根本点。

为什么更换J393后会导致1B（J792）故障，可能由于更换J393时未拔掉J792的供电保险，另外只有当“J792和J393当中存有相同的底盘号时才会激活动态转向功能。
