福特翼虎C520轿车发动机无法启动
来源:本站收集  作者:佚名  2013-11-29 09:18:48

    一辆行驶里程仅有20 km的福特翼虎C520 2.0新车。该车接通点火开关后仪表显示车道保持系统故障、低速安全系统不可用、泊车辅助故障、左侧盲区信息感应器故障请检修、右侧盲区信息感应器故障请检修、检修安全带提示系统和驾驶员预警系统故障等故障信息,同时发动机无法启动

    故障诊断:根据故障现象断开蓄电池,测量诊断连接器上高速网络端子6和端子14间的电阻,为60Ω,正常;测量中速网络端子3和端子11间的电阻,为60Ω,正常;测量中速网络电压为2.3V和2.7V,正常,而高速网络电压时常变化。根据检查结果可以确定高速网络存在故障。分析可能的原因有:上述仪表显示的模块故障,PCM故障,相关网络故障。

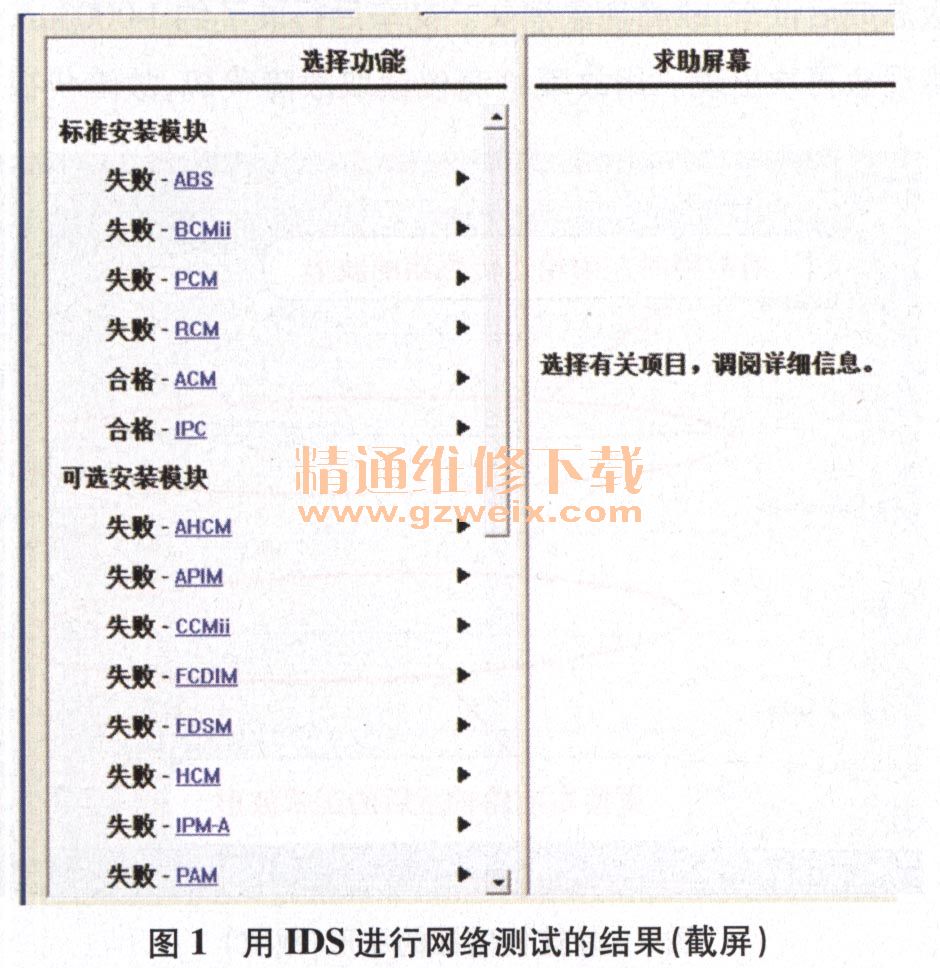

    用IDS进行检测,发现无法进入,通过PCM零件号进入后,自测中途死机,且每次进入都是一样的结果。进行网络测试,发现高速网络上的许多模块检测失败,同时标准模块ABSBCM、PCM、RCM检测失败(图1)。判断可能其中某个模块存在故障或相关线路故障。

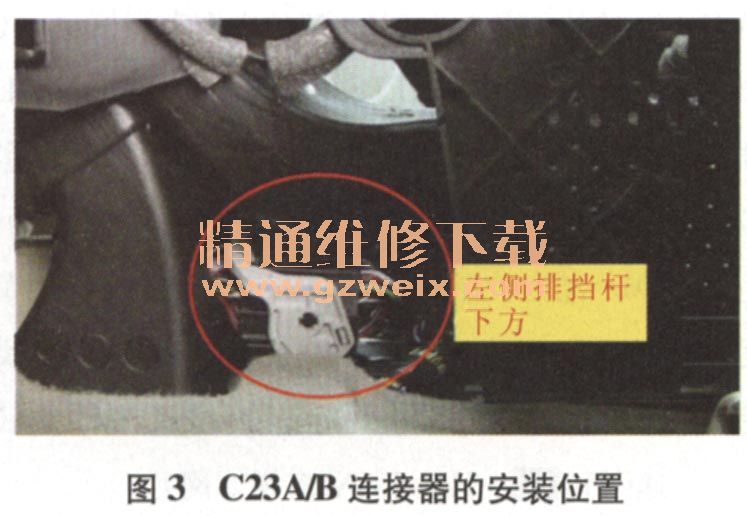

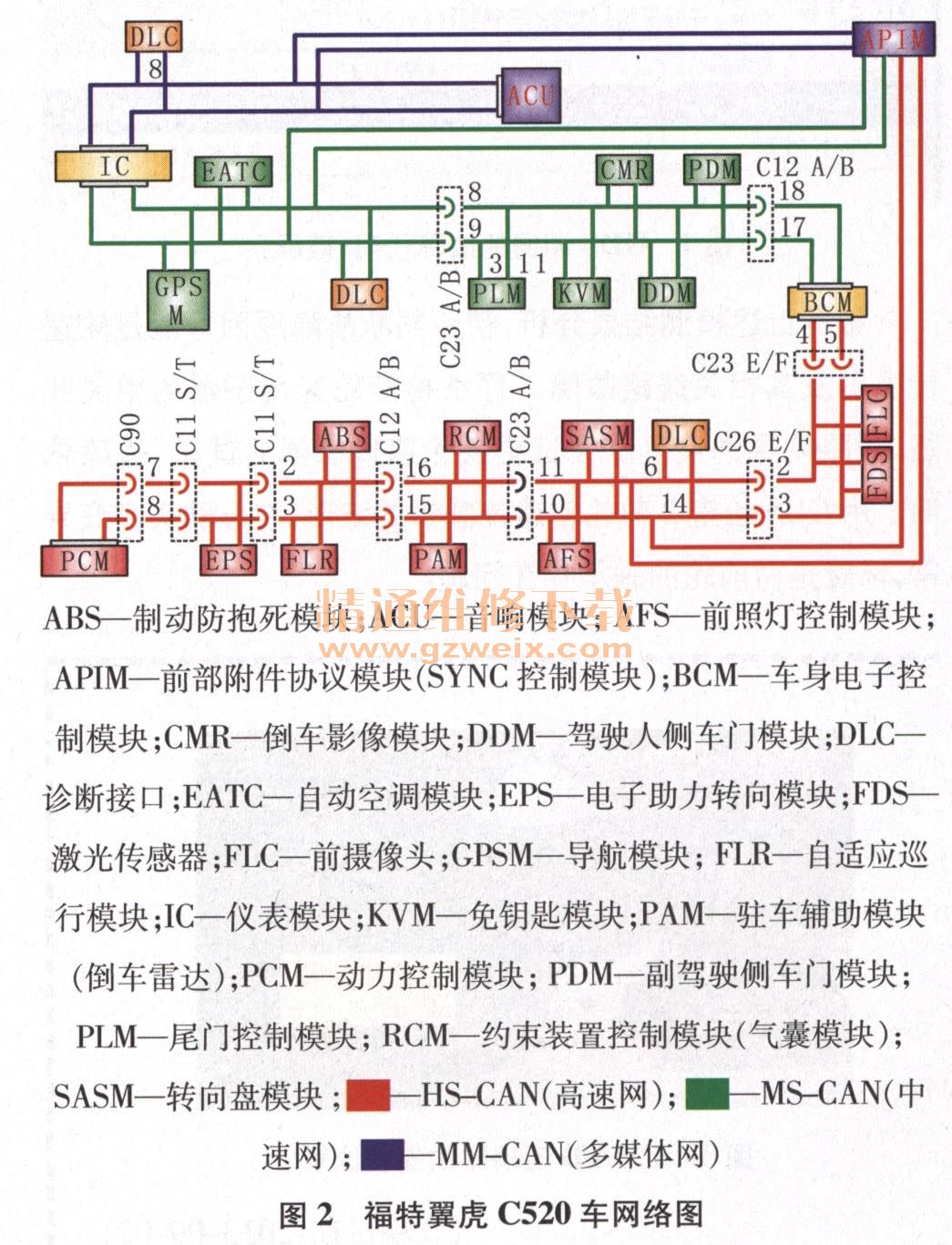

    查看相关线路图后决定先测量蓄电池接线盒(BJB)的连接器C90的端子7和端子8之间的电阻,为120Ω,正常。拆下蓄电池,断开ABS模块的连接,测量连接器C135的端子12和端子13之间的电阻,为60Ω,正常。起动发动机,仍然无法起动。断开ABS模块后同样无法起动发动机。查看该车的参考网络图(图2),发现连接器C23A/B前的模块与网络测试失败的模块一致。连接器C23AB的安装位置如图3所示,断开此连接器后重新插入,接通点火开关后发现故障现象消失。断开连接器C23AB后,故障现象重新出现。

    故障排除:处理好连接器C23AB虚接的部分后故障彻底排除。
