一辆行驶里程约16000km的福特锐界车。车主反映：该车倒车可视影像系统不工作，中央显示器出现报警信息。该车型配有中央显示器，除了可显示DVD及空调的信息外还可显示车辆的报警、故障信息及倒车可视影像系统等（图11）。

    接车后：经查看，中央显示器上显示”rear view camera is unavail-able ,please contact your dealership"(图12)，中文含意为后摄像头不工作，请联系经销商。

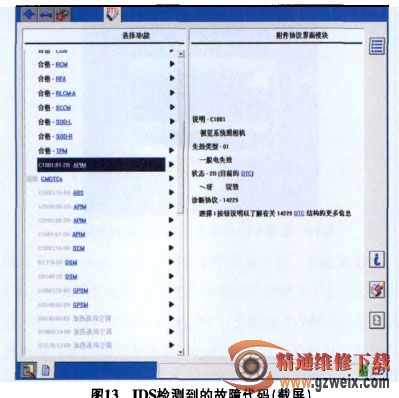

    接通点火开关并挂入R挡，此时中央显示器没有正常显示车辆后部的路况信息（正常情况下在挂入R挡后应显示车辆后方的情况）。而音响及其他功能显示正常。连接福特专用检测仪IDS进行检测，有故障代码C1001．故障代码提示倒车可视影像系统控制电路故障(图13)，而且此故障代码无法清除。

    根据上述故障现象，初步判断故障原因可能有：倒车信号没有传递到倒车可视影像控制模块；倒车可视影像控制模块的供电或搭铁不良；倒车可视影像控制模块故障；车辆后部摄像头故障。

    因在IDS检测仪里无法看到后摄像头的相关数据，于是先检测倒车可视影像控制模块的供电及搭铁，检测发现，其供电及搭铁均正常。用IDS可以看到倒车信号能够从动力控制模块输出．且倒车可视影像控制模块也是连接在网络通讯上的。因此可以判断，倒车信号也能够传递到倒车可视影像控制模块。接着检查后摄像头的线路．也没有发现异常现象。由于后摄像头无法直接进行检测．只能使用替换法。于是将同型号的试乘试驾车的摄像头与该车对换后进行测试，经测试故障车辆的后倒车可视影像系统恢复正常(图14)，因此判断故障是后摄像头工作不良引起的。

 将新的后摄像头装复后试车，故障彻底排除。
