一辆行驶里程约46200KM，装配了1.8L发动机、自动变速器的09款福克斯。车主反映：该车的空调系统不能制冷。

接车后维修人员确认故障现象。启动车辆，将鼓风机开到1挡位置，出风口有风吹出来，证明鼓风机工作正常；按空调面板上的A/C按钮，A/C按钮的指示灯点亮；将出风口温度旋钮调到最低温度位置，1分钟后插在出风口的温度计显示为32℃，确认空调系统不能制冷。打开发动机舱盖，发现冷却风扇没有运转，空调压缩机没有吸合。

按照故障检测流程(图1)，用检测仪IDS读取故障码，显示没有故障码存在。分析压缩机不工作的可能原因有：①空调系统里没有制冷剂，不符合空调压缩机工作条件；②发动机水温高，系统进入保护状态；③环境温度传感器故障或外界温度过低；④动力模块(PCM)未接收到高低压开关信号或空调A/C请求信号；⑤压缩机继电器控制线路故障；⑥动力模块故障。通过使用温度计测量可以排除发动机水温高和室外温度过低的情况。环境温度传感器因很少损坏，可放在最后排除。从空调系统电路图2可以看出，动力模块接收来自空调压力传感器和低压保护开关信号后(红色箭头)，在满足条件的情况下，动力模块1号脚(绿色箭头)为空调继电器提供搭铁，空调继电器3号脚和5号脚(紫色箭头)接通为压缩机电磁离合器供电，压缩机在发动机带动下开始工作。

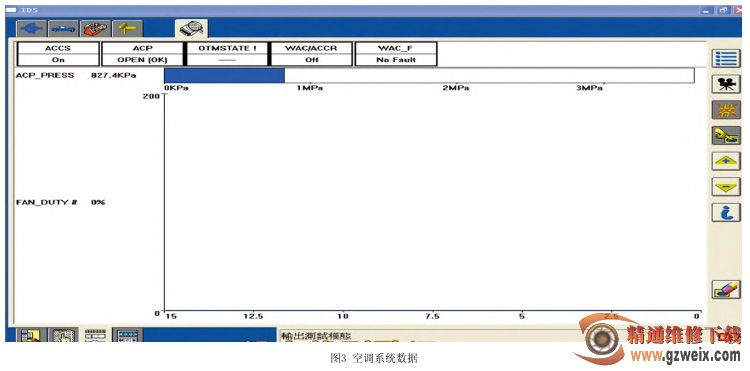

用诊断仪IDS连接到PCM诊断端口，打开IDS诊断软件，进入主界面选择其它所有车型→数据记录器→PCM→空调数据流，读取数据流(图3)。对读取的数据进行分析：

①ACCS为低压开关信号(或压力循环开关)，主要作用是防止空调因泄漏，造成系统压力过低，导致压缩机异常磨损。在鼓风机工作的情况下，按下A/C按钮，A/C按钮指示灯点亮的情况下，ACCS显示为ON；A/C按钮指示灯熄灭的情况下，显示为OFF。在鼓风机开到1挡，A/C按钮指示灯点亮的情况下，拔掉低压开关插头，ACCS显示为OFF，说明A/C请求信号和低压开关信号PCM都收到了，此步骤就排除了PCM动力模块未接收到高低压开关信号或空调A/C请求信号的可能性。
