一辆行驶里程约5万km、配置1.5L发动机及6F15自动变速器的2016年福特福睿斯轿车。该车近段时间车辆锁车后发动机舱间歇性出现“咔咔咔”的异响回厂维修，车辆正常行驶时仪表上没有任何故障提示，发动机故障灯也没有点亮。

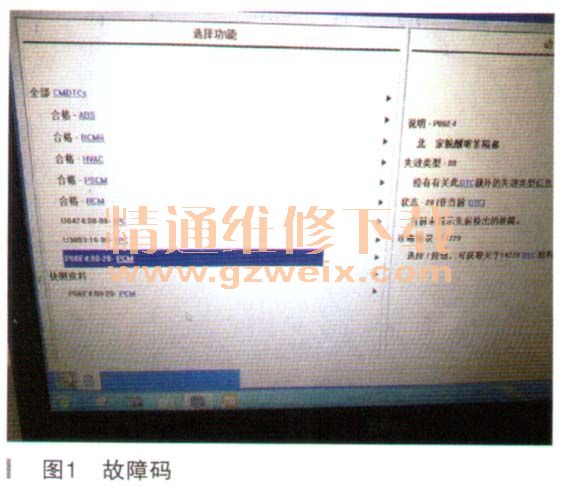

    故障诊断：车辆进厂后目视检查，车辆仪表没有任何故障灯及信号灯点亮，为此首先验证一下故障现象是否能重现。将车辆机舱盖打开，用起子将头盖锁人为锁起，按下遥控器闭锁按钮将车辆上锁。车辆上锁半个多小时后，此时发动机舱确实反复发出了“咔咔咔”的异响，靠近发动机舱并借助听诊器确认，是节气门反复开闭发出的“咔咔咔”响声。同时我们发现此时室内的礼貌灯也出现快速地闪烁现象。由此确认客户反映车辆锁车后发动机舱间歇性出现“咔咔咔”的异响现象确实存在。确认故障现象后接下来用IDS检测车辆。经检查有发动机相关故障码P06E4，如图1所示。

    因软件翻译出现乱码，无法明白故障码的具体含义，因此将软件语言调整成英文后再次检测读取故障码，转换成英文版后故障码的解释就可以清楚的显示了：P06E4控制模块唤醒电路性能，如图2所示。

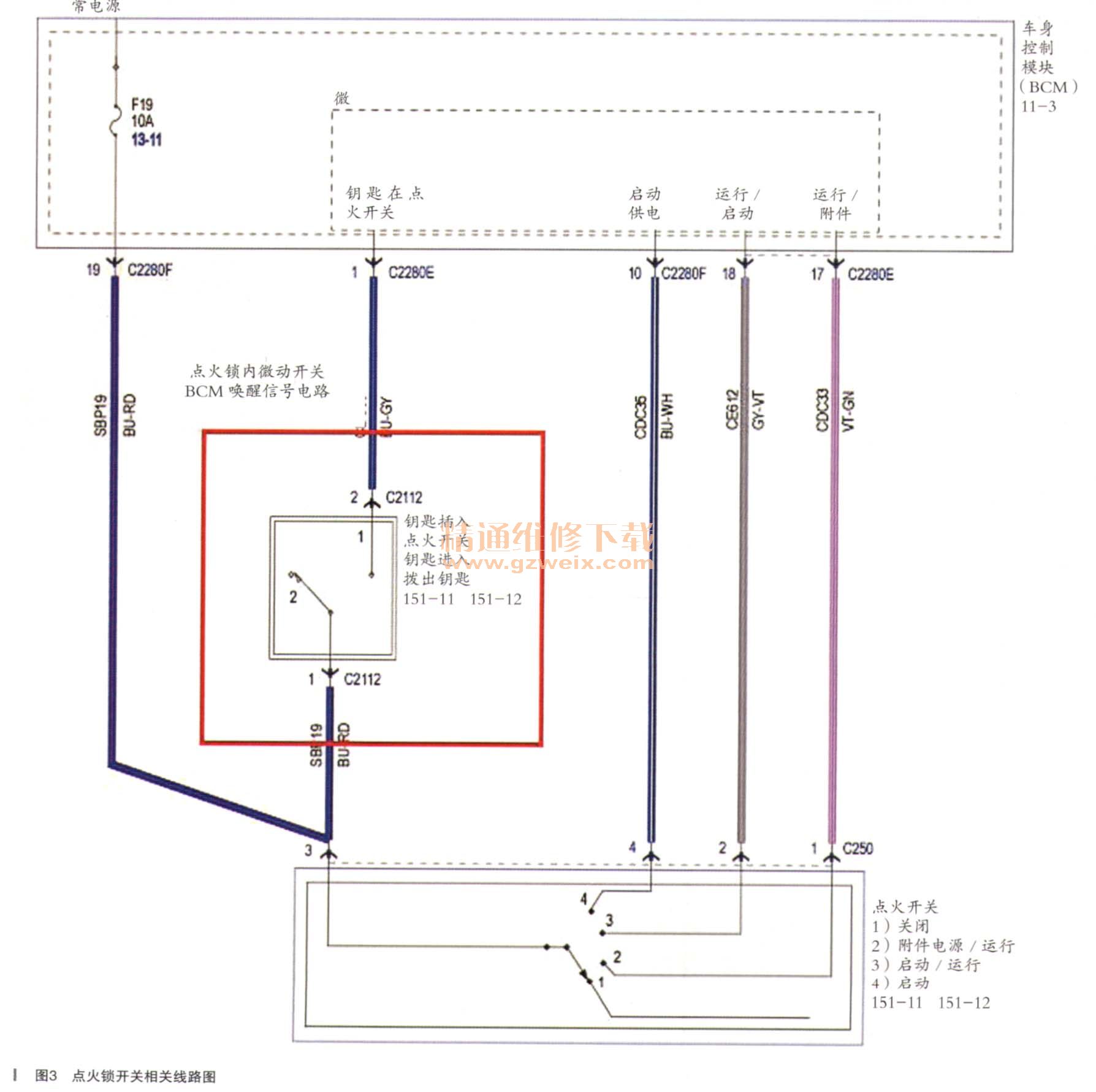

    车辆发动机模块唤醒功能的含义是指，在车辆发动机启动前唤醒控制电路唤醒PCM。发动机控制模块PCM需要在曲轴启动请求之前被激活，这样它才会有时间去完成模块初始化。激活控制电路是由车身电子模块BCM控制的。当车门打开、钥匙插入点火开关或点火开关处于“打开”或“启动”位置时，BCM激活唤醒控制电路。故障码报范围/性能的含义是指电路在正常工作范围之内，但对当前运行的状态来讲不正确，它可以用来指示卡住的或被歪曲的值，显示电路、元件或系统性能不准等。从故障码的含义分析可知，故障原因是车身电子控制模块BCM的激活控制电路出现间歇性故障所致。并且从出现故障时室内礼貌灯（室内灯处于门控状态）出现闪烁的故障现象分析认为是门的微动开关或点火锁内的微动开关或相关线路出现故障可能性较大（车辆锁车开门后室内顶灯会点亮，当插入点火钥匙后室内顶灯熄火）。分析出这两个主要原因后询问车主，在平时用车过程中是否会间歇出现门未关紧的红色指示灯，客户反映没有这方面的现象出现。由此排除了门控微动开关及相关线路故障的可能。下一步重点检查点火锁微动开关及相关线路是否存在间歇短路、断路现象。点火锁开关相关线路图如图3所示。
