检修日产风雅音响故障

来源：本站整理作者：佚名 2012-10-31 08:12:34

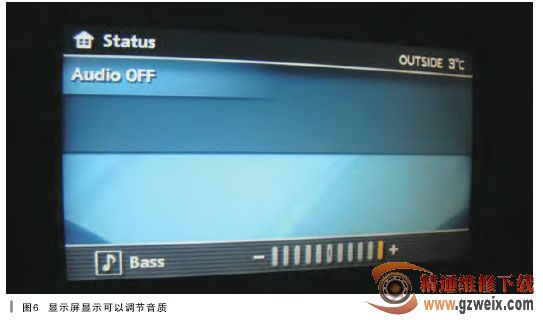

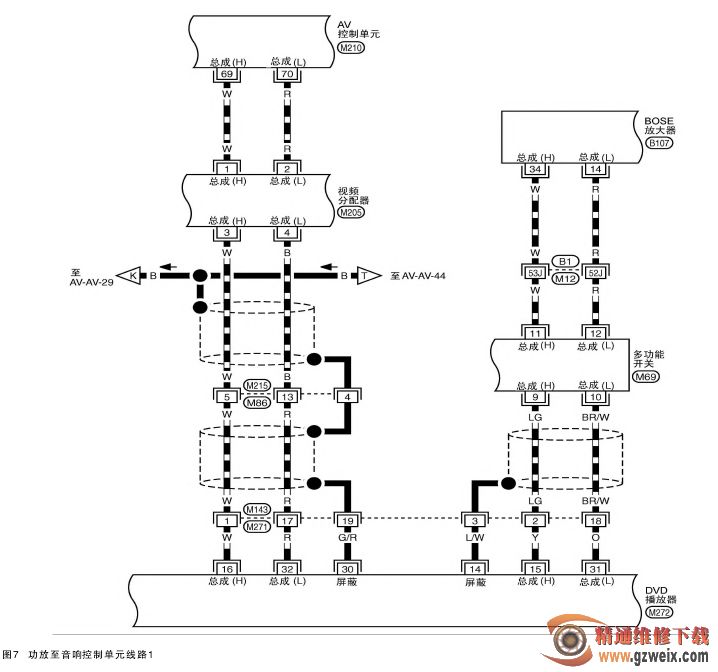

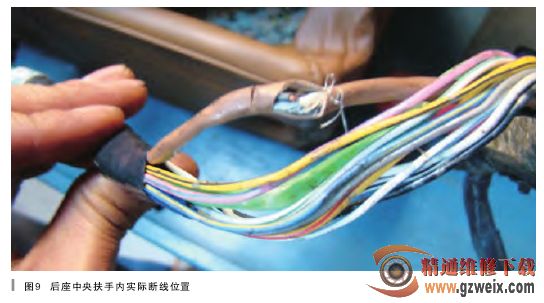

但是在调节音响系统的音质时，前显示屏可以显示已经正常操作（如图6所示），而音质是功放控制的。只有音响的控制不正常，通过原理图可以知道，音响的控制是多功能开关通过数据线进入功放，再由功放对音响控制单元进行控制。现在故障已经基本明了，多功能开关发出的指令只有送到音响控制单元的没有起作用，这也说明故障应该是功放到音响控制单元的数据线或音响控制单元本身有问题，因为音响控制单元已经做了替换试验没有问题，剩下的只有数据线了，在测量了功放到音响控制单元的数据线后发现，这段数据线的确有一根断路，在跨接试验后故障消失。结合线路图（如图7、图8所示），在拆下后座中央扶手并将其拆开，找到了如图9所示的断路点，对这段线路进朽修复后，故障排除。
