一辆行驶里程约1.5万KM的日产新天籁轿车。该车点火按键没有反应 仪表KEY黄灯亮。

    故障诊断：
    1）读取DTC均为智能钥匙系统故障
    IPDM E/R系统有1个代码:
    B210A 转向锁状态开关
    BCM系统有3个代码：
    B2607 转向锁继电器
    B2609 转向状态
    B2612 转向状态
    以上DTC无法删除。
    2）检查FUSE，都完好，没有烧断现象。

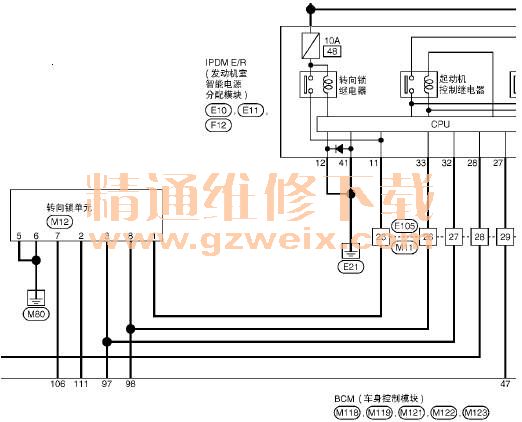

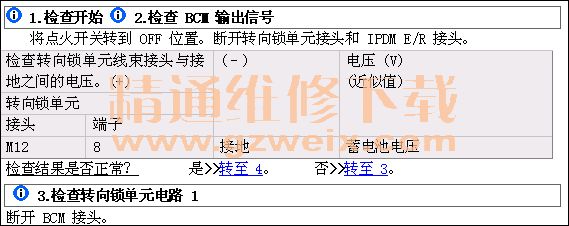

    3）查看相关线路图，结合DTC诊断流程指导，进行检修。
    4）查得是转向锁单元内部故障，作保修换件。

    IPDM E/R (发动机室智能电源分配模块） 相关引脚参考值：

    BCM (车身控制模块） 相关引脚参考值：

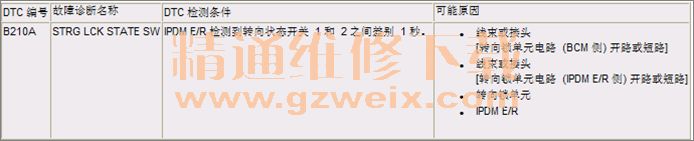

• IPDM E/R: B210A 转向锁状态开关  相关解释：
• 转向锁单元中有两个开关。IPDM E/R 比较那 2 个开关状态，以判断当前转向状态并通过 CAN 通信向 BCM 发送结果。

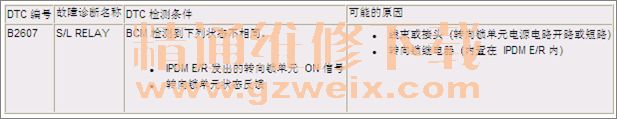

• B2607 转向锁继电器   相关解释：
• BCM 请求 IPDM E/R 向转向锁单元供电。在通电后，转向锁单元向 BCM 发出 ON 信号。

• B2609 转向状态   相关解释：
• 转向锁单元中有两个开关 (转向锁止/解锁开关 1 和 2）。BCM 比较这两个开关的状态，以判断当前转向状态。

• B2612 转向状态   相关解释：
• 转向锁单元中有两个开关。IPDM E/R 比较那 2 个开关状态，以判断当前转向状态并通过 CAN 通信向 BCM 发送结果。

    维修小结：深刻了解系统设计原理，看懂线路图。
    相关资料：2013年东风日产新天籁原厂维修手册
