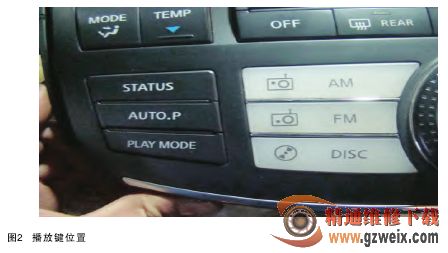

一辆行驶里程约42000KM的日产风雅轿车。车主反映:该车多功能显示屏以及音响无法操作,进入死机状态(如图1所示)。简单的检查保险后,进行了断电处理。重新连接蓄电池后发现多功能显示屏功能正常,只有整个音响系统不工作。该车配备了双显示器以及导航,整个影音系统由前后部显示单元、AV控制单元、导航控制单元、视频分配器、音响控制单元、功率放大器、DVD播放机以及摄像头控制单元等多个控制单元共同工作。经过进一步检查发现,该车的多功能显示屏可以正常工作,后视摄像可以正常工作,多碟CD机和DVD播放机可以正常进出碟,只是在按下多功能开关的AM, FM以及CD, DVD播放键时(如图2所示)整个影音系统没有反应,也就是娱乐系统没有反应。根据以往的维修经验判断,AV控制单元和视频分
配器应该没有什么问题,如果这两个控制单元有问题,那么整个显示屏都将是黑屏。难道是其他哪个控制单元损坏了吗?对照线路图测量了每个控制单元的电源接地都正常,试着和其他正常车辆的控制单元进朽更换,故障依旧。仔细研究了整个影音系统的控制原理图(如图3一图5所示)发现,该车影音系统使用了独立的数据线,整个系统是串联在一起的,AV控制单元作为整个影音系统的网关,通过CAN总线把整个影音系统的信息和车辆其他控制单元信息相互交流。整个系统只有音响不工作,其他诸如导航、设置、空调工作是正常的,说明多功能开关对这些系统的控制是正常的。这时还发现一个现象,虽然音响无法工作,
