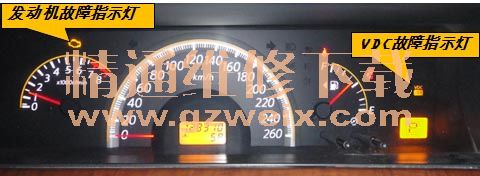

一辆行驶里程约12.8万Km的日产天籁轿车。该车油门踏板踩到底,发动机转速不能提升,且发动机故障指示 灯跟VDC故障指示灯点亮。
故障诊断:

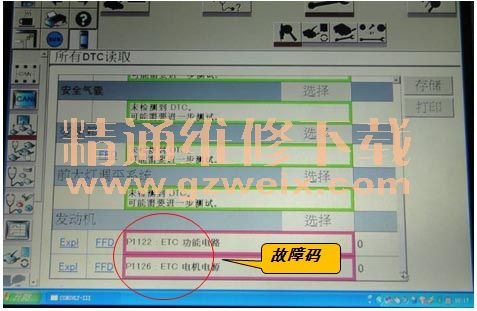

1)使用CONSULT-3,检测故障码为:P1122;P1126。

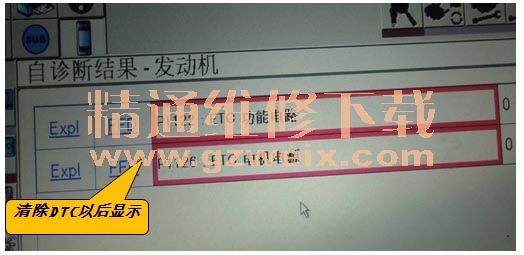

2)使用CONSULT-3不能清除故障码,显示如下:

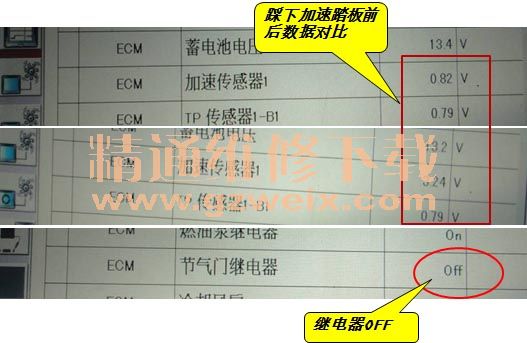

3)通过CONSULT-3检测数据流如下:
4)数据流分析:
①通过对以上数流据流分析可以看出,当踩下加速踏板后,加速传感器电压由0.82变至3.24V时,节气门位置传感器始终为0.79V没有相应变化,说明车辆加不上油故障的直接原因是电子节气门没有投入工作。
②节气门控制继电器的数据流显示“0ff”,说明点火开关ON时,ECM没有收到电子节气门控制继电器提供电的12V电源,故识别为节气门继电器 “off”。
5)万用表检测:(第8页附电路图)
① 检查15A保险正常
② 打开点火开关,将万用表置于电压档,分别检测电 子节 气门的蓝线和黄线(电子节气门的3#和6#端子),电压为0伏。说明ECM没有控制节气门电机工作。
③ 进一步检测IPDM 的E9连接器的47#端子电压(插接器 连接状态):当点火开关OFF时电压为12V,点火开关ON时为0V 。说明点火开关ON时,ECM控制继电器线圈接地, 电压由12V变为0V。由此可以判断ECM及电子节气门继电器控制线路正常。

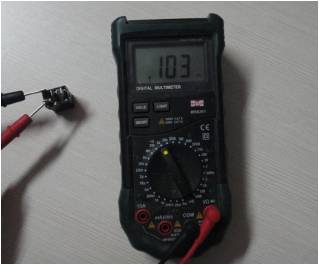

④反复开关点火开关,并用手触摸节气门控制继电器,可感觉到继电器的吸合动作,说明节气门控制继电器线圈正常。拆下继电器,将万用表置于欧母档,测量继电器的线圈电阻,阻值为:103 欧,充分说明继电器线圈很好。
⑤检查IPDM的E8连接器的42号端子,当点火开关ON时电压为0V。
分析: 通过以上测量结果,可判断为节气门控制继电器触点烧蚀,无法给ECM提供12V电源。
相关电子节气门控制电路图如下:
6)故障真正原因及处理措施:
①故障真正原因:电子节气门控制继电器故障。

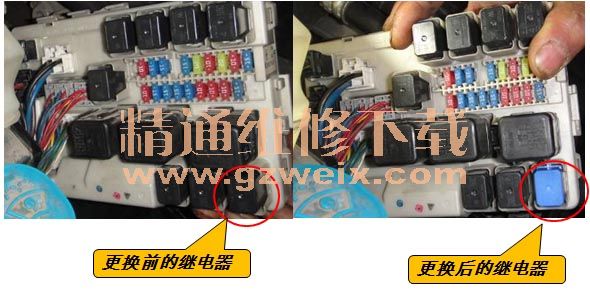

②处理措施:更换电子节气门控制继器(附图)。(IPDM已出保修期)
7)故障排除后的确认
①起动发动机,发动机故障灯及VDC故障指示灯均熄灭;踩油门踏板,感觉加速有力。

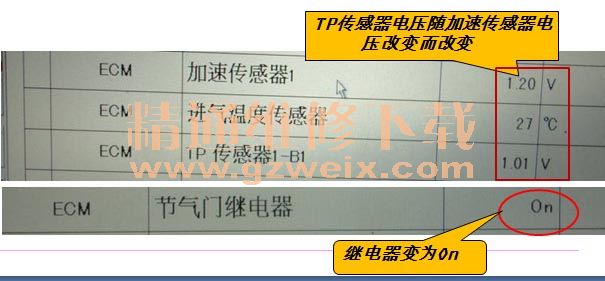

②CONSULT-3检测更换节气门后的数据流,踩下加速踏板,当加速传感器电压为1.2V时,节气门位置传感器的电压随之变为1.01V,节气门继电器的数据流也显示为On。
③清除故障码后,显示未检测到DTC
④通过以上确认:更换电子节气门控制继电器后,故障彻底排除。
相关资料:2004-2007年东风日产天籁原厂维修手册
