日产轩逸轿车空调压缩机不工作
来源:本站收集  作者:佚名  2015-02-15 07:41:25

    一辆行驶里程约4500 km的 2013年产东风日产轩逸轿车。该车因事故而进厂修复,修复过程中空调压缩机不工作(空调压缩机电磁离合器不吸合),无法加注制冷剂。
    故障诊断:经分析可知,导致空调压缩机电磁离合器无法吸合的原因有:空调压缩机损坏;空调压缩机电磁离合器无供电;制冷剂压力传感器及其线路故障;空调控制开关故障;空调控制放大器及其线路故障;BCM配置有问题。
    对车辆执行自动主动测试,发现空调压缩机电磁离合器能够正常吸合,说明空调压缩机电磁离合器及其相关线路是正常的。接着,用东风日产专用检测仪检查BCM的配置,正确;读取BCM关于空调系统的数据流(图1),发现空调控制放大器显示为OFF,正常情况下在接通点火开关后应显示为ON。

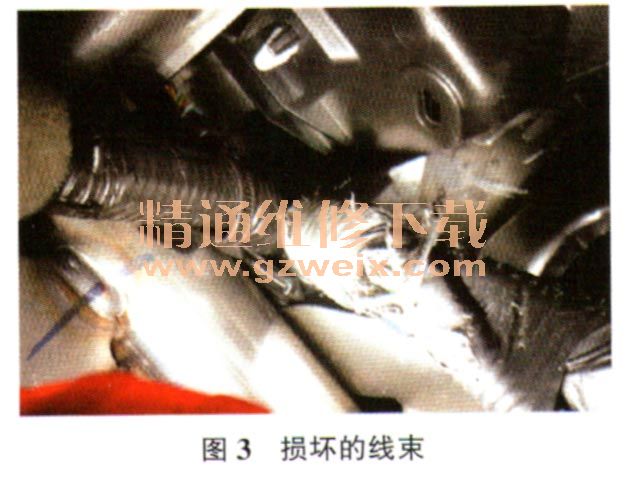

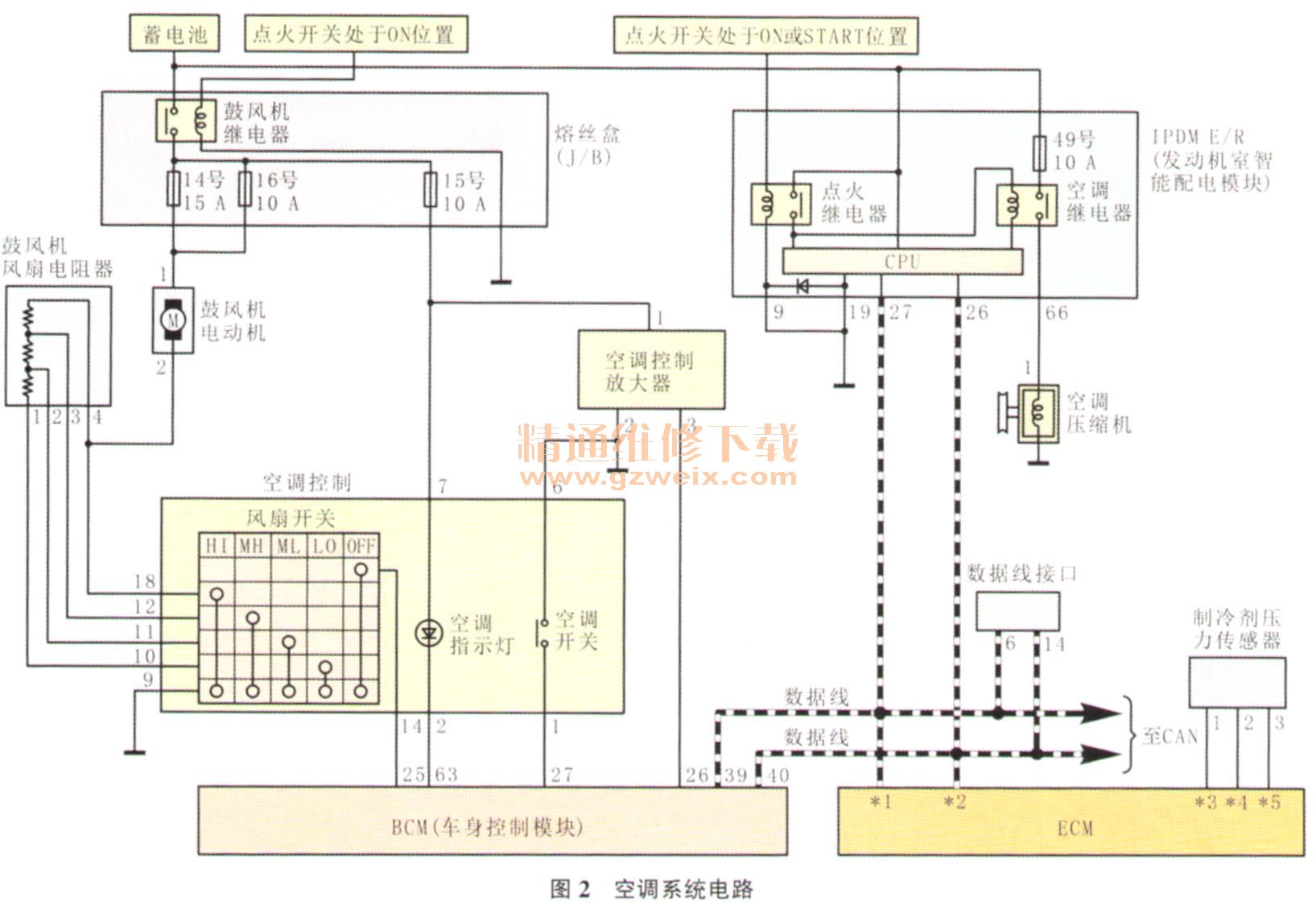

    于是根据电路图(图2)对空调控制放大器进行测量,测量空调控制放大器端子1的电压,为12V,正常;测量端子2与搭铁之间的导通情况,不导通;测量端子3和BCM端子26之间的导通性,导通良好。根据检查结果,判断为搭铁故障。顺着空调控制放大器的线路查找,发现线束有碰撞损伤的痕迹(图3),拨开线束,发现搭铁线已经折断。



    故障排除:对线束进行处理后试车,故障排除。
