检修天籁前照灯、驻车灯、尾灯、前雾灯开钥匙后一直亮故障
来源:本站整理  作者:佚名  2013-02-18 08:17:22


    本着先易后难的原则,先对IPDM E/R模块的外围线路进行检查,只有在已排除外围线路故障的情况下才更换IPDM E/R模块。

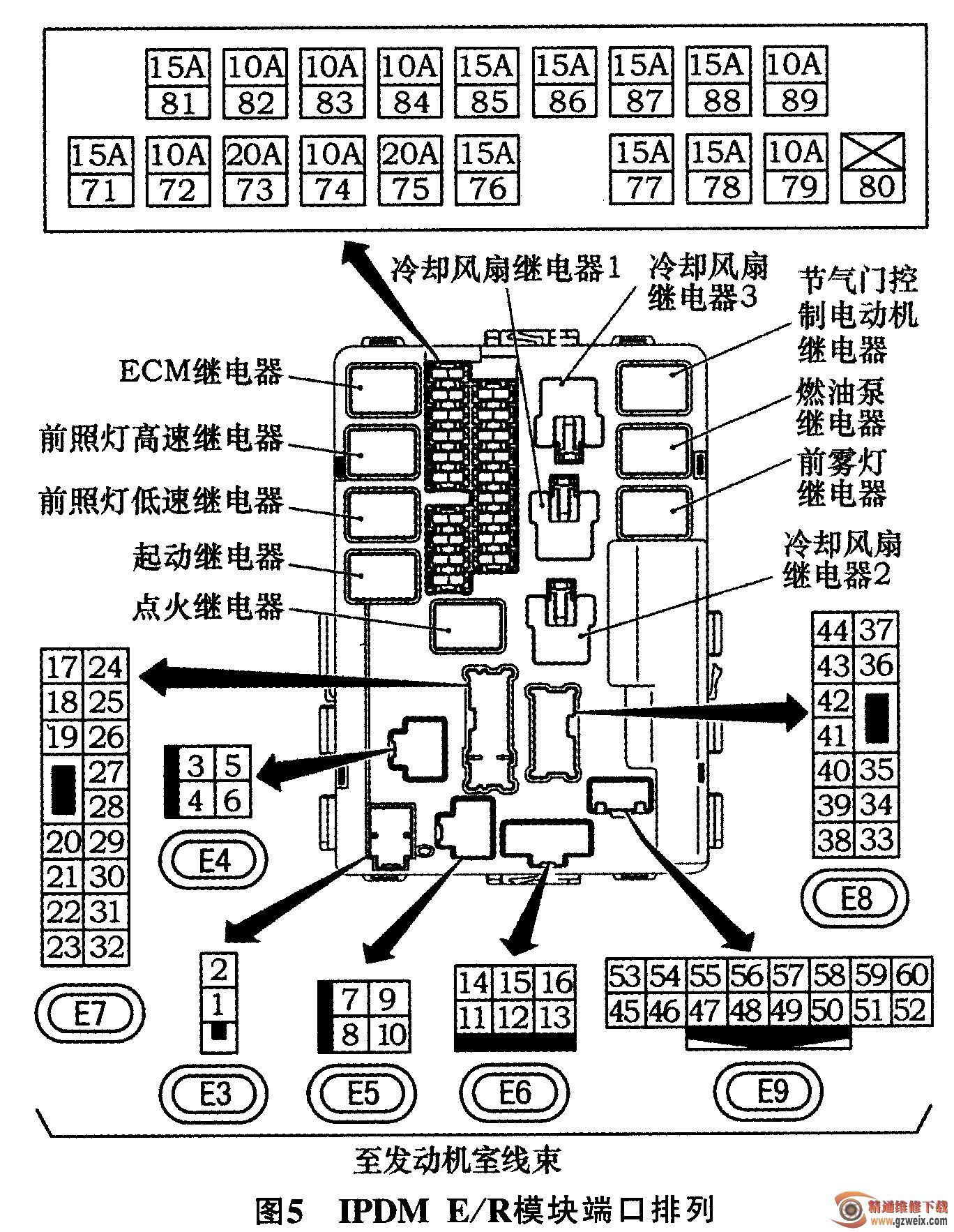

    1)检查IPDM E/R模块供电线路。IPDM E/R模块端口排列如图5所示。接通点火开关,用万用表直流电压档从线束接头背面,测量IPDM E/R模块线束接头E3端口1, 2与搭铁之间的电压,结果为12.8 V,供电正常;断开点火开关,用万用表电阻档测量IPDM E/R模块线束接头E8端口38,接头E9端口50,60与搭铁之间的导通性,为0.1 Ω,搭铁正常。



    2)检查CAN-BUS网络。断开点火开关,断开蓄电池负极,断开IPDM E/R模块线束E9接头。用数字万用表200Ω电阻档,测量IPDM E/R模块端口4849之间的电阻值为126 ,H,此为IPDM E/R模块内置的CAN-BUS终端电阻,测量结果正常。



    3)再检查CAN-H线路和CAN-L线路。用万用表测量IPDM E/R模块线束接头E9端口48 (CAN-H线)和49 (CAN-L线)之间的电阻,为无穷大。因两条网线还连接着车上的其他模块,正常约为108-132Ω。检查结果说明,IPDM E/R模块与CAN-BUS网络连接点之间的其中一条网线或两条网线出现了断路故障,造成IPDM E/R模块与其他控制模块无法通信。



上一页  [1] [2] [3]  下一页
