日产GTR右侧后视镜不能上下调节
来源:汽车与驾驶维修  作者:佚名  2017-07-21 07:13:07

    一辆行驶里程约4万km的2010年日产GTR。用户反映:该车用后视镜调节开关调节后视镜,右侧后视镜左右能调动,上下却不能调动,左侧后视镜上下左右均能正常调节。
    检查分析:经过诊断仪检测,无相关故障码。查阅相关技术资料,得知后视镜调节的原理,后视镜调节相关组成部件主要为后视镜调节开关、调节电机(集成在后视镜内部)和相关的传动部件。调节开关给出调节后视镜的信号,经过相关的线路,再控制需要调节的相应的电机,使电机工作。电机再驱动镜片座运动,从而达到后视镜的镜片能上下左右调节的目的。
    根据工作原理分析,造成故障的可能原因有以下几种。
    ①右侧后视镜调节电机上下调节电机)的故障。
    ②右侧后视镜内部相关的传动机构(镜片座)内部卡滞。
    ③右侧后视镜的相关线路故障。

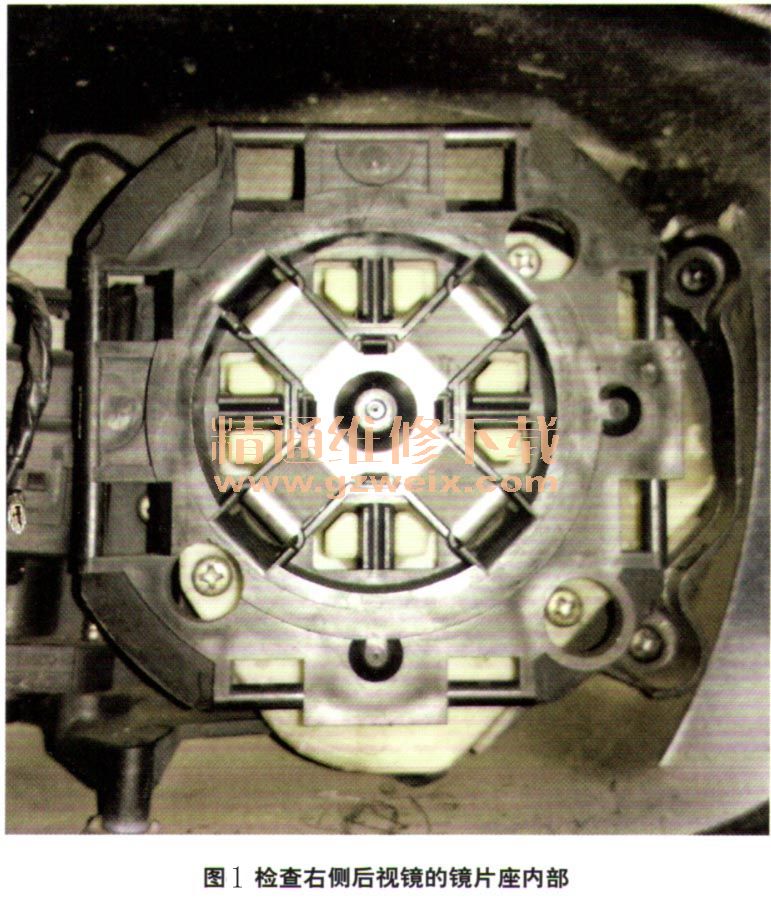

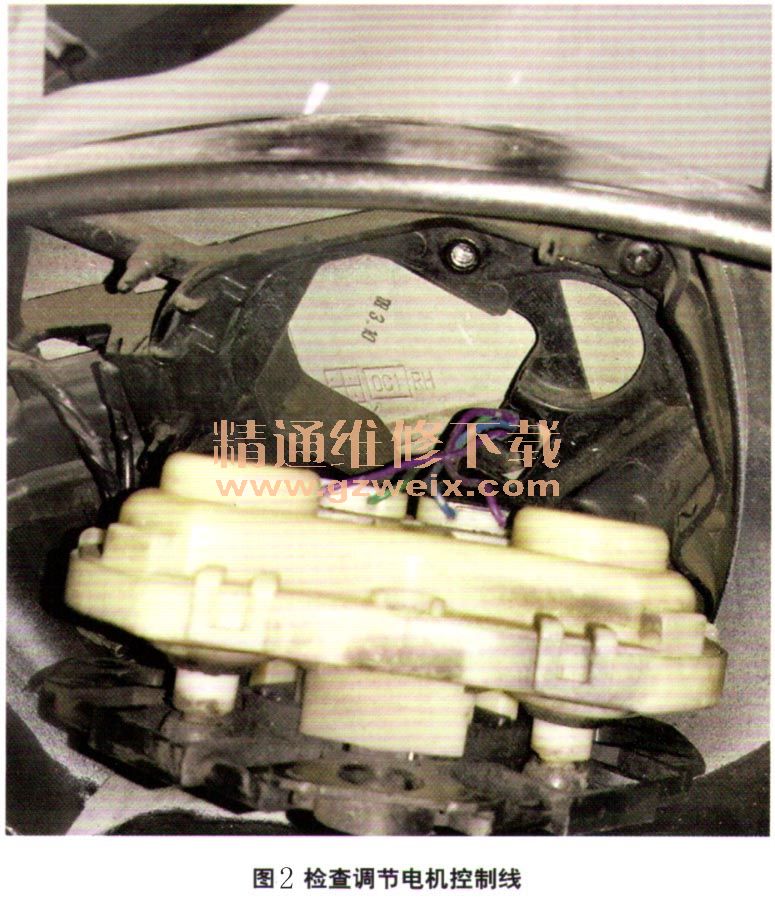

    因为右侧后视镜的左右能够调节,决定首先从容易的入手,拔下右侧后视镜的镜片,发现右侧后视镜的镜片座内部并无异物(图1)。接着,拆下镜片座的3个固定螺丝,找到镜片的调节电机控制线(图2),线路也未见破损和接触不好的现象。接着,用万用表测量电机在调节时的供电和搭铁。测量时,另外一名技师操纵后视镜调节开关,发现,上下调节时,上下调节电机的两根控制线之间的电压差为12.6 V,左右调节时,左右调节电机的两控制线之间的电压差也是12.6 V,既然控制线路的供电和搭铁都正常,说明是上下调节电机的故障而导致后视镜不能上下调节。



    故障排除:查阅该车型的零件系统,该电机是与后视镜集成在一起。于是,更换右侧后视镜总成,经过反复测试,右侧后视镜上下左右都能正常调节,故障排除。


关键词:后视镜
