四、VIS和VTCS 系统各组成部分介绍

1. 阀片

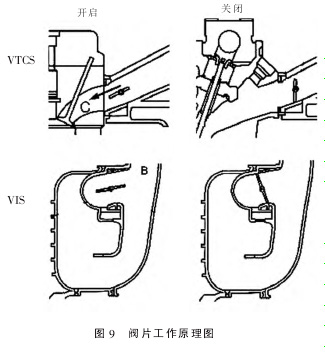

阀片是实现 VIS 和VTCS 系统功能的执行元件，其工作原理如图 9所示。

2.执行器

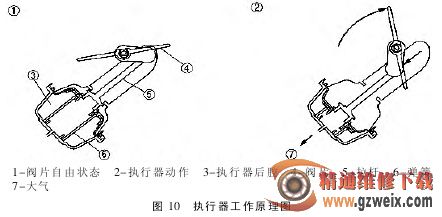

执行器的作用是带动阀片转动，其工作原理如图 10 所示：阀片自由状态下，靠弹簧力将阀片固定在①的状态；当执行器后腔③接通真空后，凭借执行器前后腔的压差，同时克服弹簧力将阀片旋转到另一个状态②；当执行器后腔没有真空度的时候，依靠弹簧力，阀片将回位到自由状态①。

3.真空室和真空控制阀

真空室只是一个储存真空度的空腔，具有连接胶管的管接头等结构。其内的真空度主要是靠真空控制阀来控制，其工作原理如图 11 所示。发动机停机状态时，真空室里是大气压，随着发动机起动，进气歧管容积腔里产生了真空度，内外的压力差使控制阀向外移动，真空腔内逐渐产生与进气歧管容积腔同样的真空度。此时提高发动机负荷，进气歧管内的真空度逐渐减小，控制阀便会回位并处于关闭状态，使得真空室内保持一定的真空度

4. 电磁阀

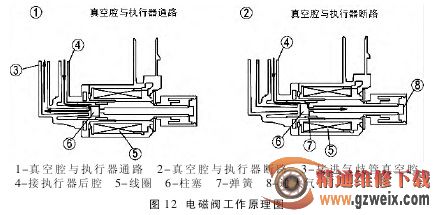

电磁阀的作用是接收 ECU的信号，控制真空室与执行器之间的通路，其工作原理见图12 所示。
