马自达睿翼轿车不能升入4挡
来源:汽车维修与保养  作者:佚名  2018-03-14 08:51:17

    一辆行驶里程约9.4万km、发动机型号L5,排量2 488mL的 2010年马自达睿翼轿车。用户反映:该车更换自动变速器油后行驶中换挡闯车严重,且不能升入4挡,仪表上的AT变速器报警灯点亮。

    故障诊断:首先用诊断仪对变速器控制单元进行诊断,存储有故障码P0758(含义:换挡电磁阀B电路故障),清除故障码后再挂挡,立即再次出现此故障码。根据故障码提示查阅维修手册,并按照图1所示,对电磁阀各端子进行检测,检测标准如表1所示。经测量发现电磁阀B电阻接近0,标准应为1.0~4.2Ω,怀疑电磁阀损坏,于是拆卸变速器油底壳进行进一步检查。

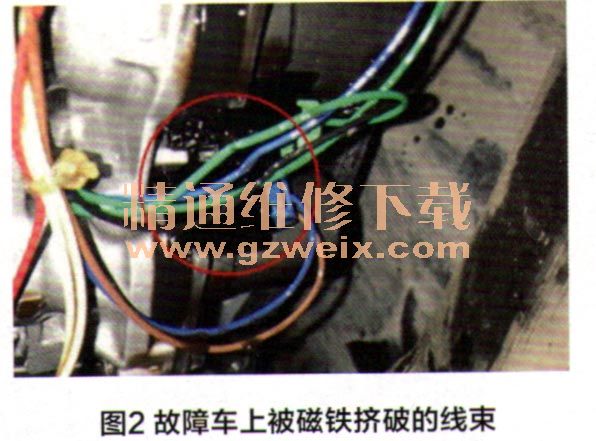

    拆卸油底壳发现电磁阀线束已被油底壳内磁铁挤破,并贴在阀体上,造成换挡电磁阀B控制线束对搭铁短路(图2)。调整线束后并测量电磁阀电阻为2.7Ω,恢复正常。变速器油底壳磁铁的正确位置如图3所示,如果放错位置就会有挤碰线束的风险。该故障车之所以出现线束被挤压,很可能是更换自动变速器油及滤芯后安装油底壳时,磁铁没有被放到正确的位置,从而人为制造了故障。


[1] [2]  下一页
