马自达阿特兹发动机故障灯和动力转向故障灯异常点亮
来源:本站收集  作者:佚名  2018-06-21 08:33:11

     一辆搭载2.5L发动机的2016年马自达阿特兹轿车。该车发动机启动着机后,组合仪表上发动机故障灯和动力转向故障灯异常点亮,转动转向盘,转向沉重。
    故障诊断:用故障检测仪检测,读取到的故障代码为“U0131:00-08-ABSEPS模块通信错误”“C.0051:67-08-ABS EPS模块的异常信息” “U0131:00-08-IC与EPS模块通信错误” “U0131:00-28-PCM与EPS模块通信错误” “U0131:00-OA-SSU与EPS模块通信错误” “U0131:00-2B-TCM与EPS模块通信错误”,全部都是CAN通信故障,且都与EPS(电动助力转向)模块有关。根据故障代码的提示,分析认为造成故障的可能原因有:HS CAN总线故障;EPS供电和搭铁故障;EPS模块故障。

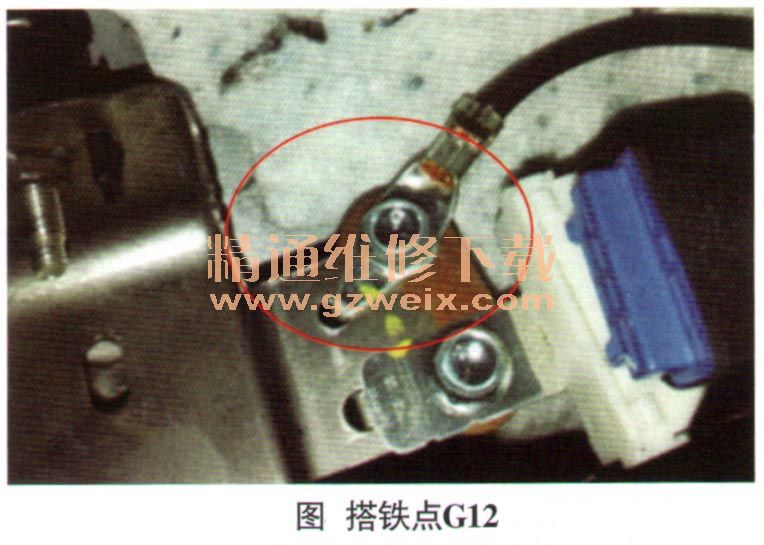

    用故障检测仪进行网络测试,测试结果全部合格,说明故障的出现具有一定的偶发性。查阅EPS模块相关电路,用万用表测量EPS模块的供电,均为12V,正常;测量搭铁端子与车身搭铁之间的导通性,导通良好;检查搭铁点G12(图1),发现搭铁点G12固定螺栓松动,并且搭铁点表面已锈蚀。

    排除方法:用砂纸打磨处理搭铁点G12表面,按照标准力矩重新拧紧搭铁点G12的固定螺栓。
