一辆行驶里程约34100km的北京现代伊兰特悦动轿车。该车最近出现发动机无法起动，并同时出现前挡风雨刮器不能工作，空调开关打开后风机也不转动的故障。先对故障现象进行总体分析认为，这辆车前一天工作完全正常，放置一晚不可能出现机械性或电气元件损坏的情况发生，最有可能是相应的熔断丝或继电器出现故障，造成上述故障现象的出现。

1． 首先对蓄电池进行检查

1）对蓄电池外观进行检查，没有出现外壳变形，电解液渗漏现象。

2）利用汽车专用万用表对蓄电池电量进行检测，电量显示为 13.8V，在正常范围内。

延伸阅读：现代索纳塔／伊兰特4缸发动机正时传动带的安装方法

2． 利用 KT600 故障诊断仪读取发动机控制系统故障码，结果显示无故障码，表明发动机控制系统工作正常，没有出现控制系统故障。

3． 对相应的起动机熔断丝、继电器，雨刮器熔断丝，空调开关、风机熔断丝进行检查。

1）先找到室内保险盒进行检查

北京现代伊兰特室内保险盒在驾驶侧仪表盘左侧面，如图 1 所示。

主要检测了室内保险盒中 4 个保险丝的通断性能：①起动保险丝；②空调开关保险丝；③空调保险丝；④前雨刮器保险丝。

检测结果全部显示正常。

2）再对发动机室保险盒进行检查

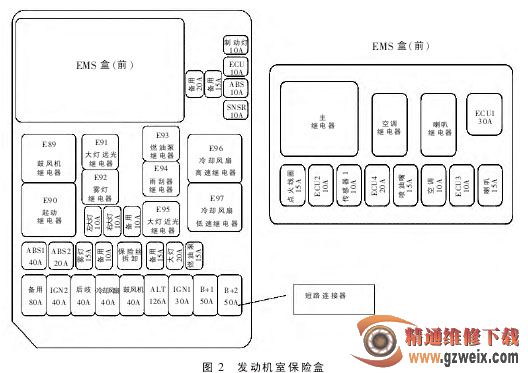

伊兰特轿车发动机室保险盒在蓄电池旁边，结构如图 2 所示。

在发动机室保险盒内对起动继电器、鼓风机继电器进行检查结果也显示正常。

4． 通过上述检查表明起动机、空调、雨刮器的保险和继电器都正常，这时开始怀疑是否出现电器元件损坏故障。为了验证判断是否正确，找来 1 根跨接线直接将起动继电器进行短接检查起动机的性能，结果发动机正常起动着车，并且发动机工作性能稳定，无任何不正常现象产生，在发动机着车状态对空调、雨刮器进行检查仍然不能正常工作，这时想到是否这 3 个电器元件由同一路电源控制，随后进行电源电路检查。
