一辆行驶里程约12万km、搭载2.0L发动机和5挡手动变速器的2008年北京现代领翔轿车。用户反映:该车长期停车后蓄电池亏电,用24V起动电源进行应急起动,起动失败,之后车辆钥匙遥控、中控锁功能失效。之前更换过车身控制单元(BCM),故障依旧。
检查分析:维修人员接车后试车,操作驾驶员侧中控锁开关、钥匙遥控器,无法给车辆解锁、闭锁,但用钥匙操作时

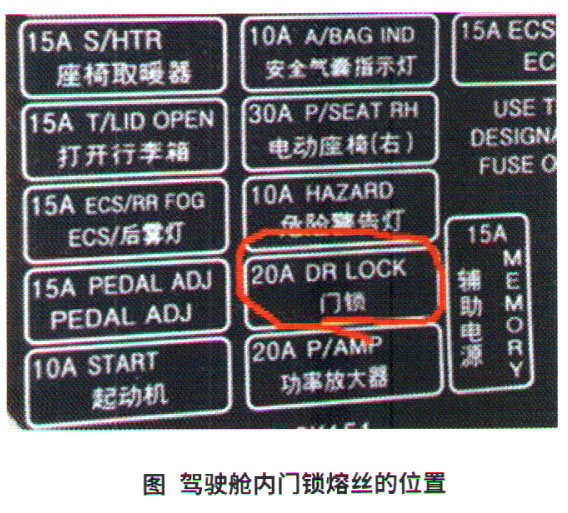

危险警告灯可以工作正常。检查驾驶舱内门锁电机的供电熔丝(图1),正常。测量熔丝电压为12V,且用试灯测量可以点亮。
用诊断仪进入车身控制单元(
BCM)检测,无故障码。检查
数据流,无异常。进行门锁驱动测试,驾驶舱内会出现继电器工作的“哒哒”响,说明开、闭锁的继电器工作,而门锁却没有动作。由此可以判断故障可能是门锁电机或者相关线路故障引起的。
于是测量驾驶舱内接线盒输出给门锁电机的电压,发现为8V,明显偏低。前面测量过门锁电机熔丝的供电电压为12V,因此故障应发生在接线盒内部。
故障排除:更换驾驶舱内接线盒总成,故障排除。
