东风悦达起亚K2安全气囊警告灯点亮
来源:汽车维修技师  作者:佚名  2015-05-01 08:52:16

    一辆行驶里程约4000km,配置1.4L发动机、自动变速器的2014款东风悦达起亚K2轿车。用户反映:该车安全气囊警告灯点亮。

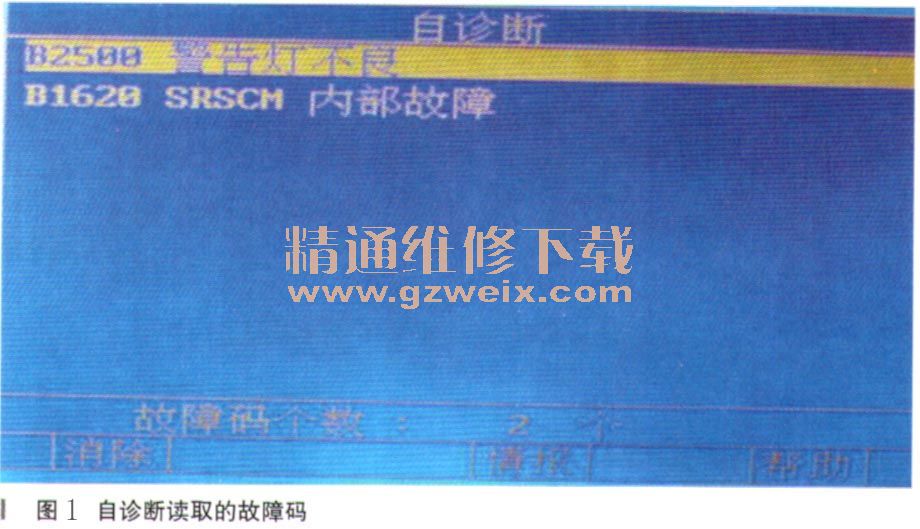

    故障诊断:客户在某个早上启动发动机以后发现仪表上的安全气囊警告灯一直是处于点亮的状态,于是就把车开到我店进行检查。维修技师使用起亚汽车诊断仪进入到该款车型的安全气囊系统进行自诊断,读取到了两个故障码(如图1所示),分别为B2500警告灯不良、B1620 SRSCM内部故障。

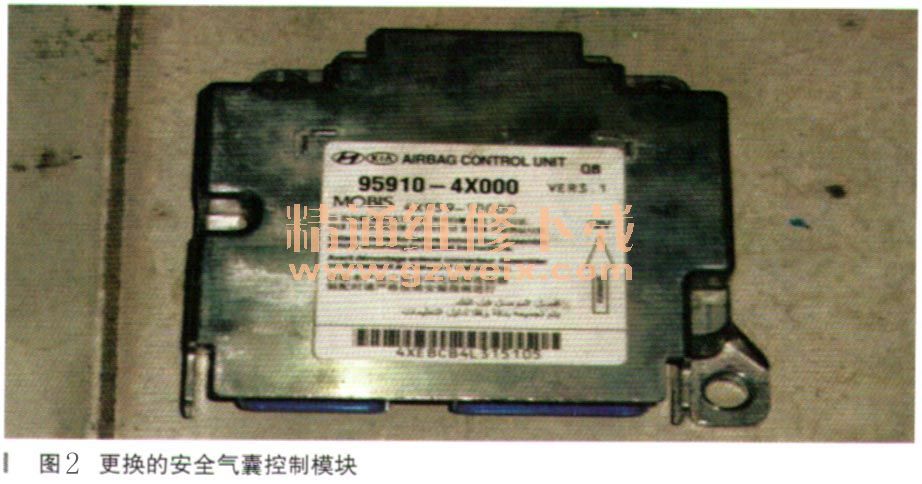

    气囊警告灯位于仪表上,当点火开关打开到ON位置时,SRSCM气囊控制模块执行气囊系统的自诊断,如果系统没有故障,气囊警告灯在闪烁几秒之后就会熄灭。SRSCM检测气囊警告灯输出端子的电压,以检查气囊警告灯的操作是否与SRSCM发出的控制信号一致,如果气囊电路断路或与搭铁短路,SRSCM就会记录故障码B2500。导致这一故障码产生的原因有气囊警告灯烧坏,气囊警告灯电路断路或短路,气囊系统保险丝熔断和SRSCM气囊模块故障。SRSCM气囊模块是安全气囊系统的控制中枢,如果该模块内部有问题时,就会产生B1620的故障码。综合两个故障码的信息,维修技师判断该车的故障原因是安全气囊控制模块内部损坏。不过在最终确定更换部件之前,维修技师还是对安全气囊的电源和搭铁的电路进行了检查,确认线路没有问题之后更换一个新的SRSCM气囊控制模块(如图2所示),装车后故障排除。

关键词:起亚K2 安全气囊
