关掉点火开关,插回节气门插头后,重开钥匙,发现仪表上SERVICE故障灯熄灭,用诊断仪读取故障码,如图6所示。
用诊断仪清除故障码后,仪表上的发动机故障灯熄灭,着车后,开空调,空调功能恢复正常。当我们来回测试空调功能时,发现仪表上的发动机故障灯和SERVICE同时点亮,空调压缩机停止了工作。
来回测试时,发现在断
蓄电池线或拔掉发动机电脑板后,P2123故障码会变为间歇,如果不作任何操作,-P2123一直显示永久故障,并且故障码不能用检测仪清除。
这些操作怎么有点像电脑板出问题一样,为了准确,我们用示波器测量节气门位置1传感器的波形。

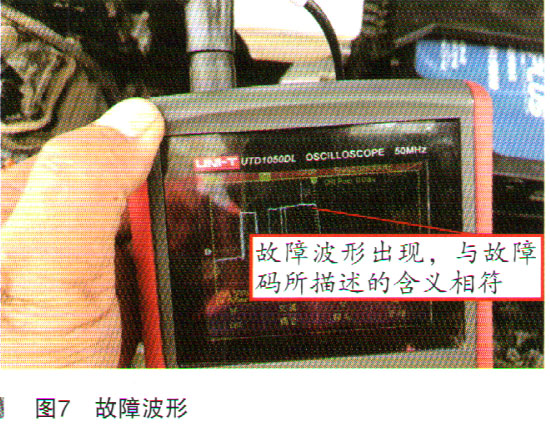

测量波形需要确定1号针脚与2号针脚哪一个是节气门位置1传感器信号。将节气门插头插回,打开点火开关,在插针背部取信号测量,在踩加速踏板时发现1号针脚电压能上升到4.5V,2号针脚最大1.5V,从两个针脚电压可以确定,2号针脚是我们要找的针脚。用示波器测量波形,如图7所示。
从波形来看,节气门在怠速时,调节的波形很少有向上的尖峰,但这个波形向上拉升,造成节气门1号传感器信号电压过高,从电脑板报出一个信号对正极短路故障。问题终于可以明确了,但解释不了断
蓄电池线、拔电脑板插头时故障码可以清除,功能短暂恢复的现象。原来做这个操作,相当于给发动机做了一个RESET(复位)工作,因为故障码的采集有周期性,当在一定时间内采集到一定次数之后,就会变为永久,并且点亮SERVICE,取消空调控制功能。
更换一全新节气门体,反复试车,问题没有再出现,故障排除。
故障总结:维修此类故障,需要不断地云难故障现象。多验证,加深理解,能为我们解决问题起到事半功倍的作用。
