一辆行驶里程约14.8万km、配置1.6T发动机及6AT变速器的东风标致408。客户反映:该车发动机突然不能正常点火启动的故障。
故障诊断:
(1)将车辆拖至店里后,首先进行相关信息交流,通过和客户沟通了解到故障发生前车辆的所有功能一切正常。今天早上准备用车时突然出现不能启动的现象。接下来对车辆进行检查,发现以下故障现象:喇叭不工作,灯光不工作,点火开关转动到ON时仪表不点亮,转动点火开关到启动挡时启动机不工作,应急警报灯指示正常,但灯光不亮。故障表现类似于整车无电。
(2)用诊断仪对车辆进行故障读取操作,得到的故障信息是诊断仪与车辆上的所有控制单元不能通信。

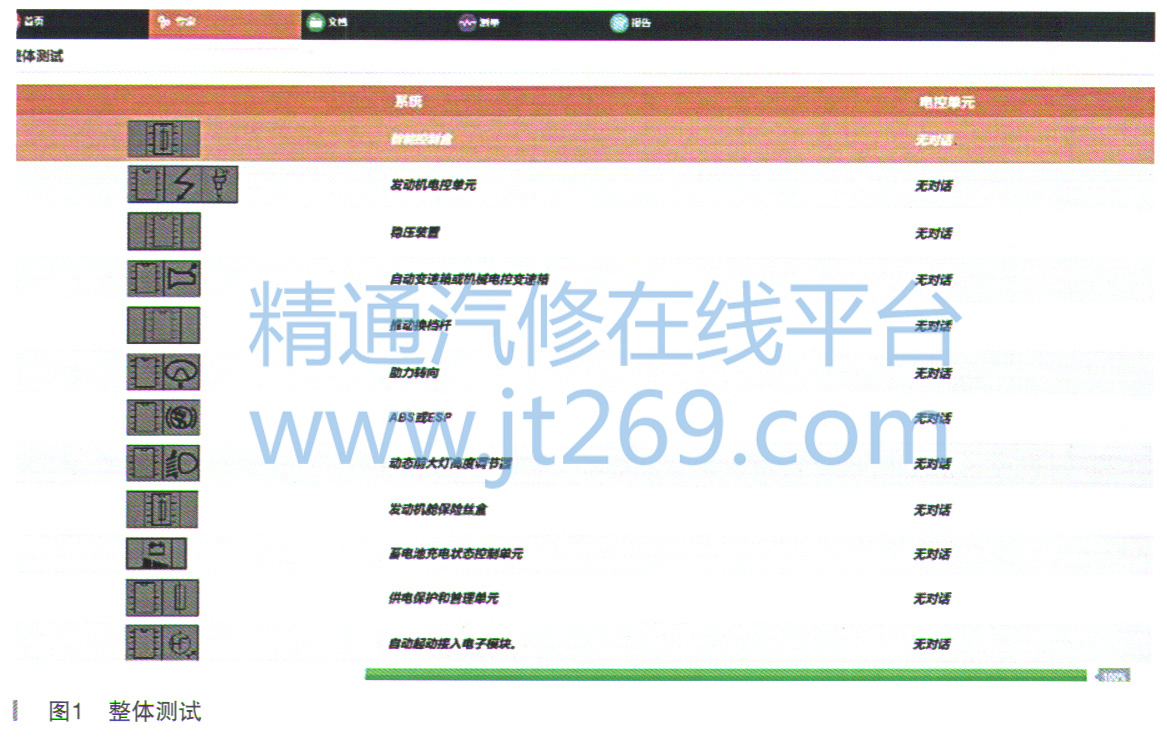

整体测试的诊断仪截图如图1所示。
(3)对车辆的
蓄电池及其相关线路进行排查,用专用

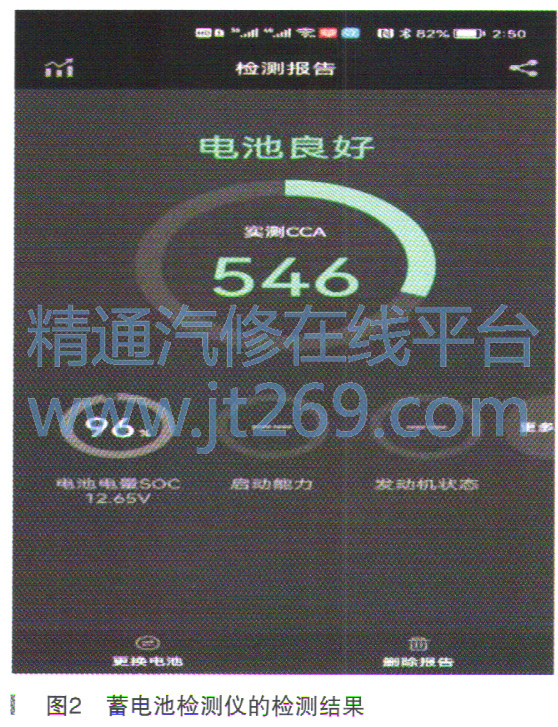

蓄电池检测仪在点火开关关闭和打到启动挡两种状态下进行检测,对检测结果进行分析,
蓄电池本身是正常的。接着对正负极电缆线进行状态检查,没有发现异常情况,说明
蓄电池及其相关线路是正常的,与故障的产生无关。
(4)根据以往车辆的维修经验,接下来检查智能控制盒(BSI)的供电和搭铁线路是否正常。

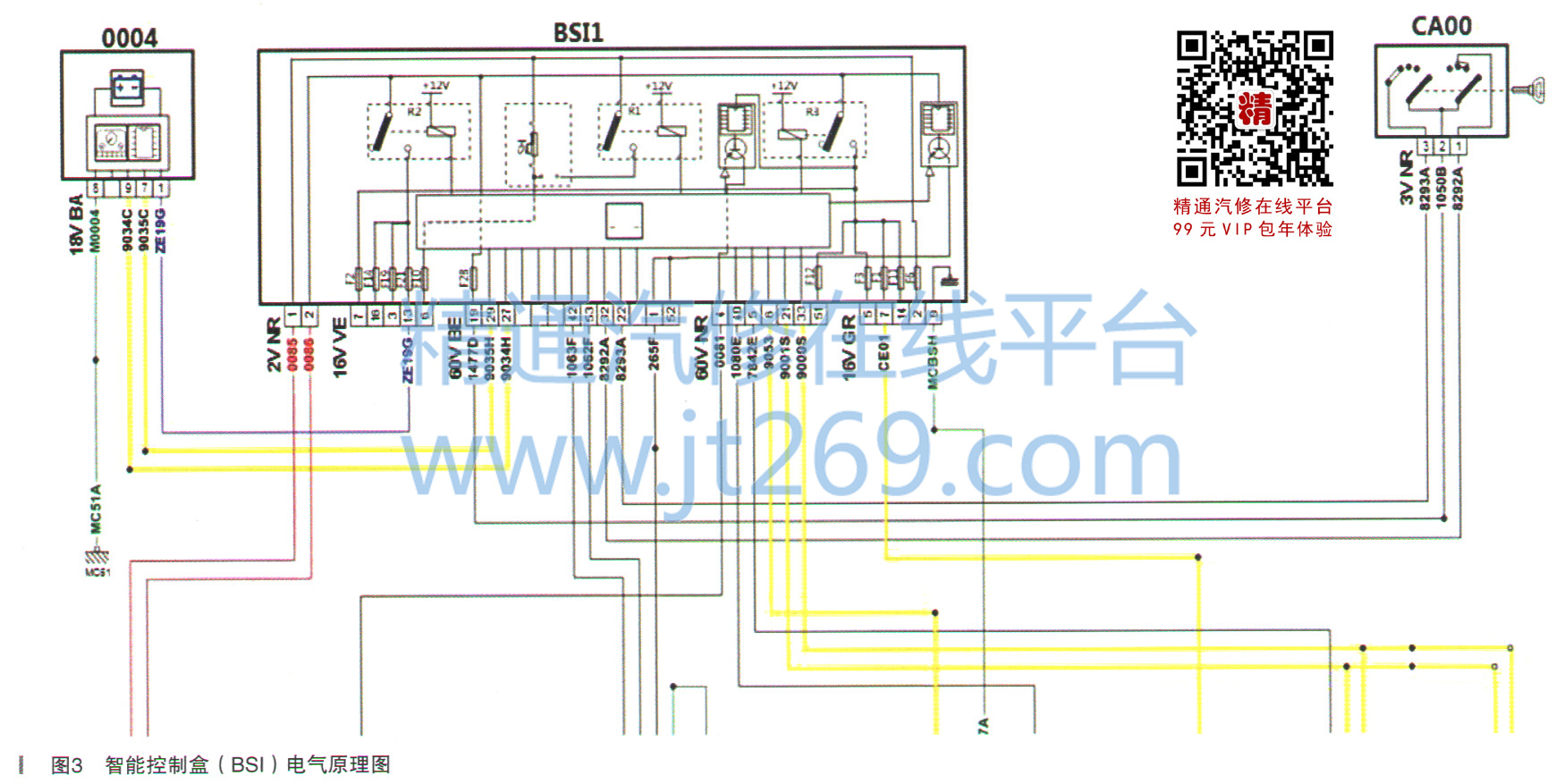

智能控制盒(BSI)电气原理图如图3所示。
