雪铁龙C5轿车变速杆被锁止在P挡
来源:本站整理  作者:佚名  2013-11-07 08:41:09

    一辆行驶里程约5.9万km,发动机型号为EW10A, ECU型号为MM6LPB,自动变速器型号为AT8的2010年雪铁龙C5轿车。该车在使用过程中,突然出现变速杆被锁止在P挡,车辆无法挂挡行驶的故障。

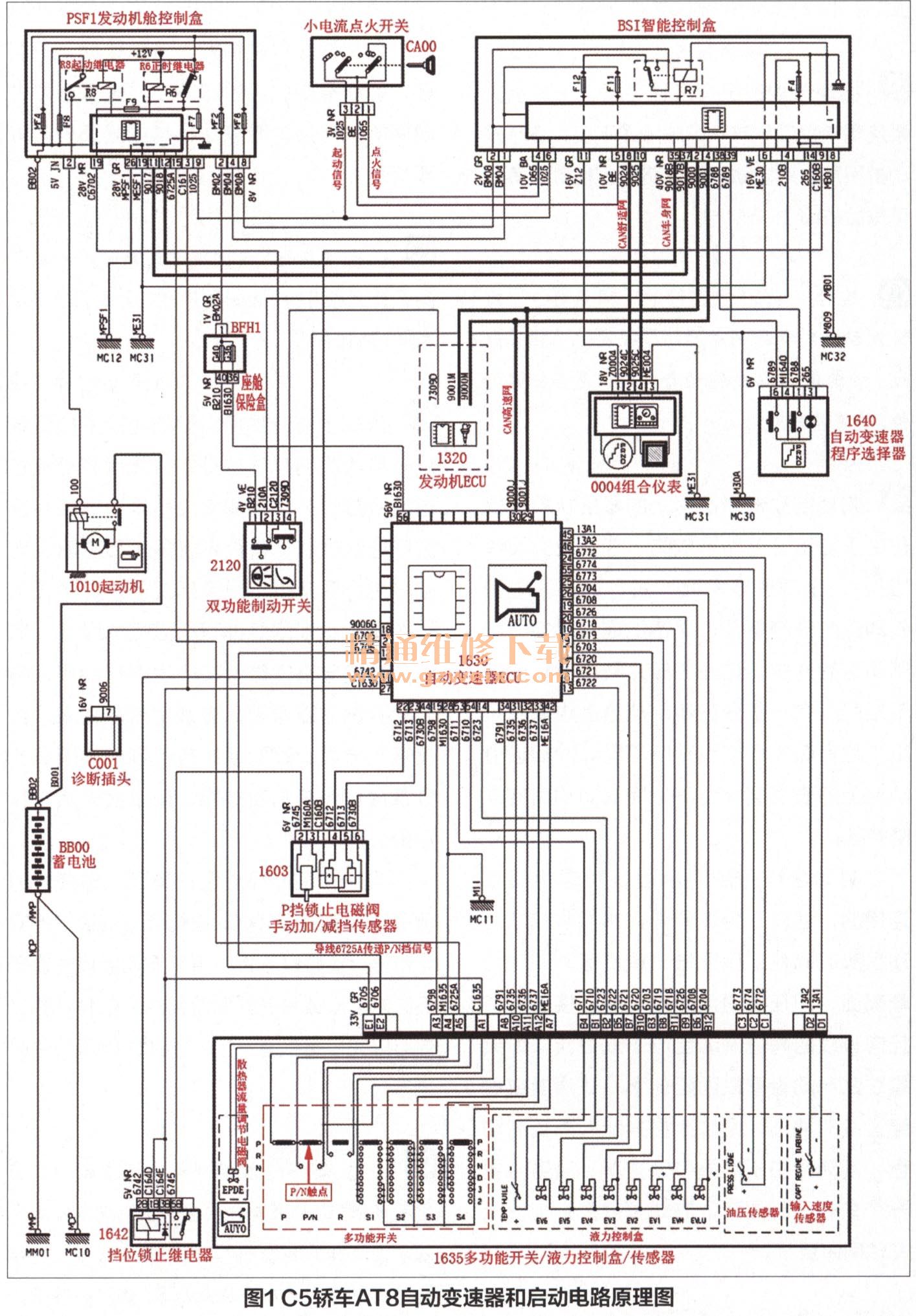

故障诊断:根据C5轿车自动变速器控制原理(图1)可知,变速杆被锁止在P挡的主要原因有:①点火开关不能把点火信号传递到智能控制盒BSI;②1635中的多功能开关有故障,造成不能正确传递P挡信号;③双功能制动开关2120有故障,造成不能正确传递制动信号;④自动变速器ECU损坏,不能控制挡位锁止继电器1642通电工作;⑤挡位锁止继电器损坏,不能控制P挡锁止电磁阀1603解锁;⑥1603中的P挡锁止电磁阀损坏,不能控制P挡解锁。

    接通点火开关点火挡后,组合仪表0004上有变速器P挡、水温、燃油量等信息显示,说明点火开关可以把点火信号传递到智能控制盒BSI.将雪铁龙轿车的专用诊断仪连接到车上的诊断插座,操作诊断仪进入到1630自动变速器ECU内读取故障,诊断仪显示没有故障。接着进行参数测量,诊断仪显示在踩下制动踏板时,制动开关的相关参数正常。用一字螺丝刀将P挡锁止电磁阀的机械锁止杠杆从锁止位置拔开,使变速杆从P挡退出,再将变速杆依次挂入N挡、R挡、D挡、P挡时,组合仪表上显示的挡位与自动变速器实际挂入的挡位一致。进一步操作诊断仪进入自动变速器控制单元内进行挡位参数测量,当把变速杆挂入不同挡位时,诊断仪的参数测量结果与变速杆挂入的实际挡位完全一致,说明多功能开关能正确传递各挡位信号,自动变速器ECU也能接受多功能开关传递的挡位信号,并能将挡位信号通过CAN高速网和CAN舒适网传递给组合仪表显示出来。在确定多功能开关和自动变速器ECU基本没有故障后,拆下仪表台左下方装饰板和一些附件,更换一个新的挡位锁止继电器后,原故障被排除。

维修小结
    ①将点火开关旋到点火挡时,点火开关通过导线1065将点火信号传送到智能控制盒BSI, BSI获得点火信号后将全车网络唤醒进入工作状态;②CAN车身网唤醒后,BSI通过CAN车身网导线9017和9018将点火信号传递给发动机舱控制盒PSF1,PSF1获得点火信号后控制其内部的正时继电器R6工作;③继电器R6工作后,通过导线C161分别为自动变速器ECU的27脚、挡位锁止继电器1642的1B和3B脚、多功能开关的A1脚供电,通过导线C6702为双制动开关2120的3脚供电;④此时当驾驶员踩下制动踏板后,双制动开关将制动信号通过导线210A和导线7309D同时传递给BSI和发动机ECU, BSI收到制动信号后,一方面控制点亮制动灯,另一方面通过CAN高速网的网线9000和9001将制动信号传递给自动变速器ECU;⑤自动变速器ECU的27脚得到供电和通过CAN高速网获得制动信号后,控制自动变速器ECU的11脚与28脚之间的电子开关接通,于是挡位锁止继电器1642的线圈通电工作;⑥继电器1642线圈通电后,其触点闭合,于是P挡锁止电磁阀通电工作,其电流走向为蓄电池BB00正极→PSF1内的R6继电器触点和保险F7→导线C161→继电器1642的触点→1603中P挡锁止电磁阀的线圈→搭铁点MC30→蓄电池负极;⑦P挡锁止电磁阀线圈通电后,变速器杆才能从P挡位置脱出,挂入D挡或R挡等。

    本案例由于挡位锁止继电器1642损坏,造成P挡锁止电磁阀不能得电工作,显示变速杆锁止在P挡,车辆无法挂挡行驶。

关键词:变速杆锁止
