一辆搭载三菱4G63发动机，QR523手动变速器的07款奇瑞瑞虎SUV，行驶里程约7万 km。车主反映该车打开点火开关后所有车门的玻璃都无法升降，关闭点火开关玻璃升降正常。


　　维修师在接车后，首先确认了故障，并根据故障现象判断该系统相关硬件及玻璃升降器线路正常。查阅资料得知，该车玻璃升降电机是由车身控制单元控制的，控制原理如下：操作玻璃升降器开关，向车身控制单元提供低电压信号，作为玻璃升降请求信号。车身控制单元接收到请求信号后，在满足下列条件后使玻璃升降电机工作：①具备30号常电；②具备点火开关电源；③搭铁正常。

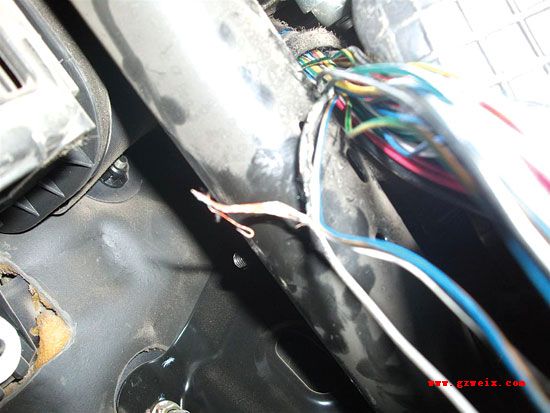

　　根据上述玻璃升降电机工作原理，维修师认为故障可能原因有：①在点火开关ON时，电源与玻璃升降器开关11端子短路（11端子为驾驶员侧玻璃升降器开关上的公共搭铁线）；②车身控制单元内部故障；③点火开关ON时，车身控制单元缺少点火开关电源。用万用表测量玻璃升降器开关11端子，发现该端子并没对电源短路。测量车身控制单元电源端，发现IGN2电源在点火开关打开时缺失，该电源由熔丝F15提供，而检查F15熔丝并未熔断，且熔丝的电源输入端有12 V电压，该电压由点火开关IGN2端输出。为检查点火开关IGN2输出端是否存在问题，检查了使用该路电源的其他用电器（包括电动后视镜、倒车灯、仪表背光、大灯调节开关和内外循环开关），发现均正常，这便排除了点火开关损坏的可能性。测量发现车身控制单元PE3/10端子与F15不导通，进一步检查发现车辆实际线路与电路图不符。根据实际线路的走向，找到在右侧出风口后方存在断路（图1）。

故障排除：将损坏的线路修复后，试车故障排除。


　　回顾总结：由于该车的电路图有误，使故障诊断走了不少弯路。F15并不向车身控制单元供电，而是由点烟器熔丝F5为其供电。那为什么在关闭点火开关后，玻璃升降正常呢？这是因为在关闭点火开关后车身控制单元进入了延时状态，在延时状态下相关用电器在设定时间内能继续工作，这时的车身控制单元是在点火开关IGN2无输出的条件下工作的。而打开点火开关后，车身控制单元进入正常工作状态，这时由于未满足点火开关IGN2有输出这一条件，所以出现上述故障。
