一辆行驶里程约11万km，搭载473发动机的2010年产奇瑞QQ3轿车。用户反映：该车加速无力，怠速抖动。

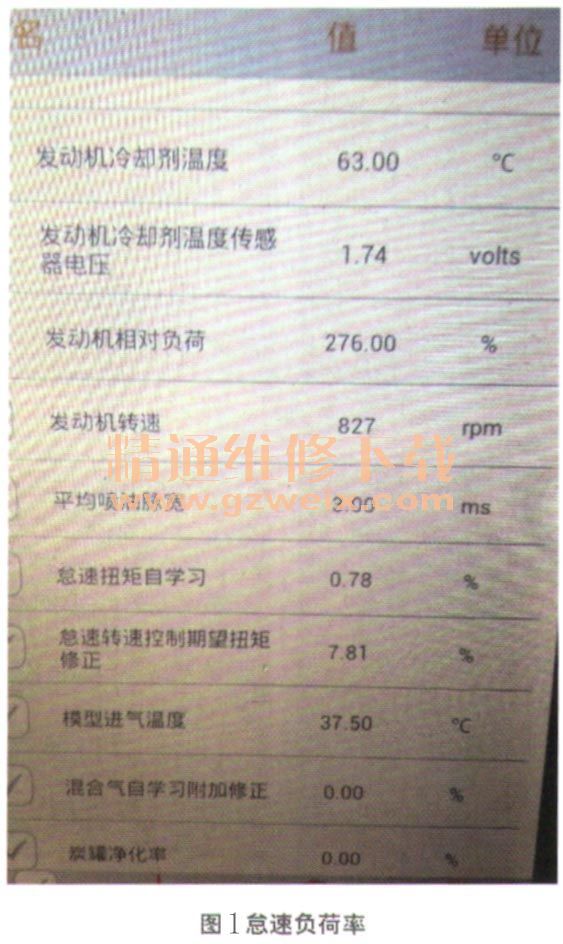

    检查分析：维修人员检测发动机控制单元，发现故障码P0340----凸轮轴位置传感器安装错误。发动机怠速运转时，观察数据流（图1），发现负荷率达到276%、严重过载。将怠速提高到2 000 r/min左右时，负荷率有所下降（图2），但仍然是很高。在高怠速时，发动机仍然过载，说明混合气的燃烧存在问题。



    检查配气相位，发现正时皮带跳齿，排气凸轮轴的角度向推迟的方向移动了将近30°（图3）。由于进排气相位的重叠，导致排气气流进入发动机，破坏了混合气的燃烧过程。

    故障排除：重新安装正时皮带，并调整皮带的张紧度，试车确认故障排除。
