一辆配置1.5T发动机的奇瑞星途LX。客户反映:该车有时不能启动。
故障诊断:(1)客户电话反映新车有时不能正常启动,经销商派技师上门救援。
(2)技师用万用表测量
蓄电池电压为12.52V,启动时电机能正常作动,就是发动机不能点火成功,技师救助笔者。
(3)用诊断仪诊断故障码如图1所示。
(4)故障码显示,在EMS中的
蓄电池电压不合理及电子水泵反馈信号对地短路。
(6)
数据流显示,在EMS模块中,
蓄电池电压为2.10V,查阅电路图,如图3和图4所示。
(7)用火花塞做跳火试验,火花塞跳火微弱。油泵也不工作,结合电子水泵的故障码,参考电路图,测量水泵的E-087的4号脚电压值为1.55V;测量保险丝EF04的15A保险丝电压为2V。

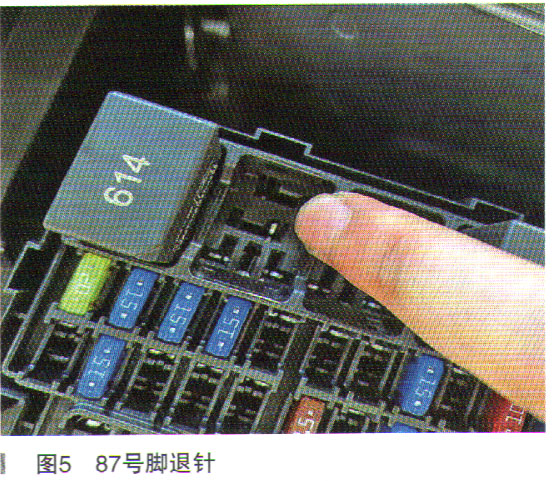

(8)参考电路图,拆下机舱的保险丝盒02号主继电器,点火开关打开,准备测量继电器的87号脚,发现87号脚退针,如图5所示。
(9)至此故障点找到,主要原因是保险丝盒与主继电器的87号脚接触的脚退针,导致与继电器有时接触不良,从而导致车辆有时不能启动。
故障总结:故障的根本原因是机舱的保险丝盒PIN脚工艺不良。技师在诊断的时候一定要理清思路,结合诊断仪的故障码和相关的
数据流进行分析,同时参照电路图测量分析验证。
