一辆奇瑞星途TXL;
故障现象:客户反映车辆在解锁及开门的状态下,两前门后视镜下的迎宾灯均不亮;
故障诊断:
1、经过与客户现场确认,车辆在遥控解锁或者开门的状态下,两前门的后视镜下的迎宾灯无论在白天还是夜晚,左右两迎宾灯均不亮;按照正常情况,两边都不亮,线路和灯的可能性不大;用诊断仪诊断相关模块,无相关故障代码;
2、查阅星途车辆维修手册获悉,迎宾灯点亮的条件有以下 4 条:
1)、车辆解防状态; 2)、后视镜展开; 3)、晚上(夜间)模式;
4)、任一车门从关闭状态变成打开状态;
3、试车遥控开门或者感应开门后视镜均能展开,四门均能解锁解防,排除以上 3 种开门的状态;接下来就是重点就排除是不是在晚上(夜间)模式失效;

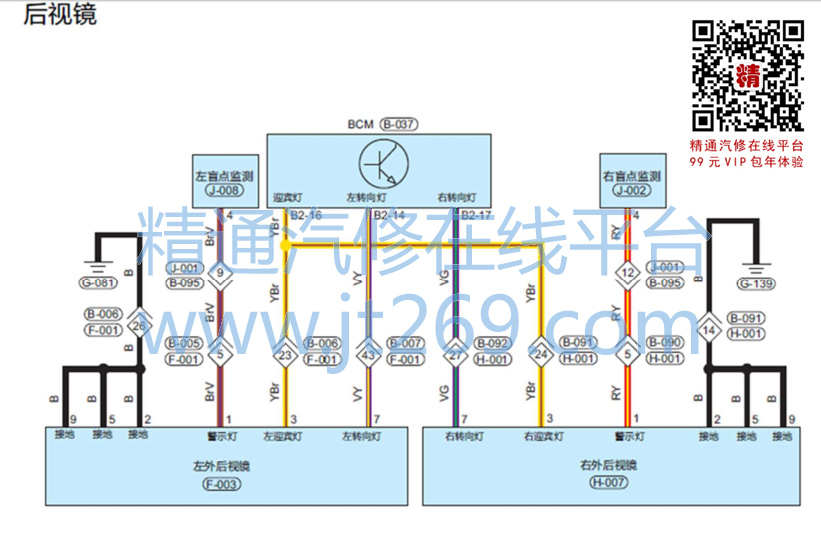

4、查阅星途汽车后视镜的电路图,截图如下:
5、为排除迎宾灯和线路的故障,直接在
BCM 的 B2-16 端子供电,左、右的迎宾灯正常点亮,排除左、右的迎宾灯及线路正常;
6、考虑是不是夜间模式失效,用诊断仪读取空调 CCU 模块的

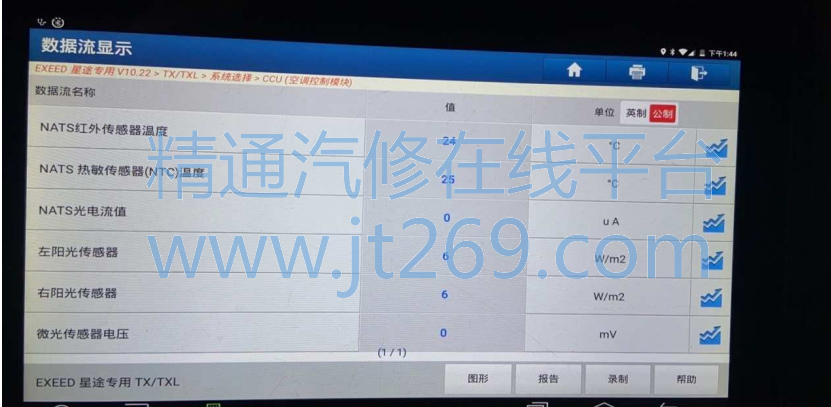

数据流,发现微光传感器的
数据流为 0v,如下图:为快速确认故障,更换一个微光传感器,读取
数据流仍然是 0v,再次排除微光传感器本身的故障;
思路处于迷茫中,再次询问客户故障什么时候发现的,客户告知新车就不亮,咨询相关研发的工程师,车辆配置软件不对也会导致类似的故障,用诊断仪读取空调 CCU 的配置数据如下,感觉这个配置数据明显不对,于是用车辆的 VIN 号从厂方获取新的空调 CCU 的配置数据:
7、获取新的配置数据,重新写入如下图:
9、手动把反光镜复位,试车故障排除;
故障故障总结:故障的根本原因是 CCU 的配置码不正确,导致微光传感器的数据不正确,默认为强光模式,导致功能失效,微光传感器的信号是给空调和
BCM 共用的。空调模块采用微光传感器电压信号,通过 CAN 线发给
BCM,
BCM 通过微光传感器的电压值的变化来判断车辆是否是在夜间还是白天的模式,从而触发迎宾灯是否点亮。
