（二）检查燃油泵继电器及电路
      1．检查燃油泵继电器
    关闭点火开关，拆下燃油泵继电器，更换1个新的继电器，再起动，车辆不能起动，因此确定故障点不在继电器。
    2．检查燃油泵继电器（如图1电路总图）端子ER04的112号插孔是否供电
    先关闭点火开关，拆下燃油泵继电器，选择万用表直流12V挡位，一只表笔与蓄电池负极接触，另一只表笔与燃油泵继电器ER04的112号（如图2保险盒）插孔相连，此时万用表显示12.64V，因此燃油泵继电器ER04的112号插孔供电电路正常。
    3．检查燃油泵继电器ER04的108号插孔和110号插孔（如图1电路总图）对应电路
    关闭点火开关，断开燃油泵继电器。选择万用表直流12V挡位，一只表笔与燃油泵继电器ER04的108号（如图2保险盒）插座相连，另一只表笔与燃油泵继电器ER04的110号（如图2保险盒）插座相连，在转动点火开关从OFF挡位到ON挡位后的2s内检测，此时万用表显示12.64V，因此可以确定燃油泵继电器ER04的108号与110号对应的电路正常。
    4．检查燃油泵继电器端子ER04的111号（如图1电路总图）插孔到油泵搭铁

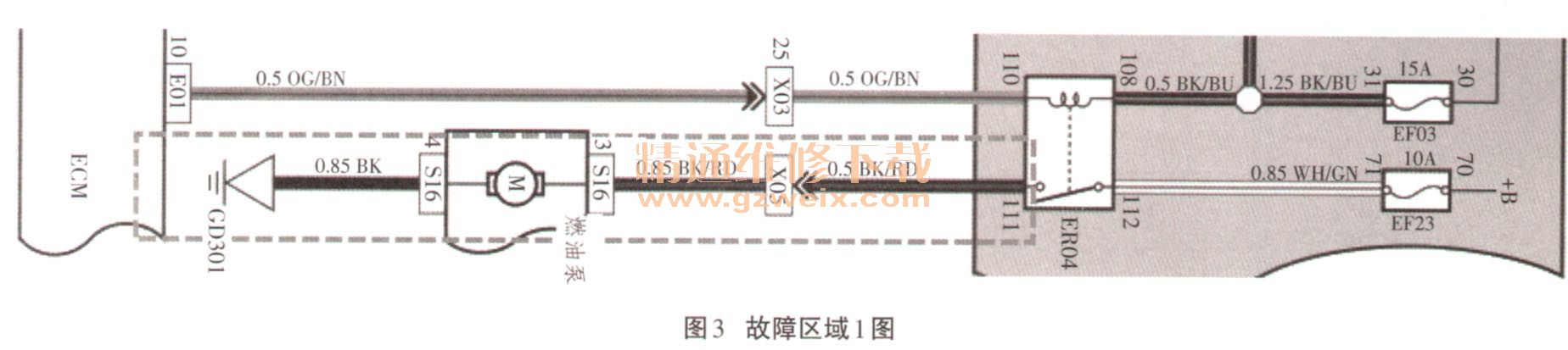

    选择万用表蜂鸣挡位，一只表笔与ER04的111号插座相连，另一只表笔与搭铁相连，此时蜂鸣器没有发出声音。由此可以断定为燃油泵继电器ER04的111号与油泵搭铁部分（如图3故障区域1图）之间存在断路。

      （三）检查燃油泵插接器S16

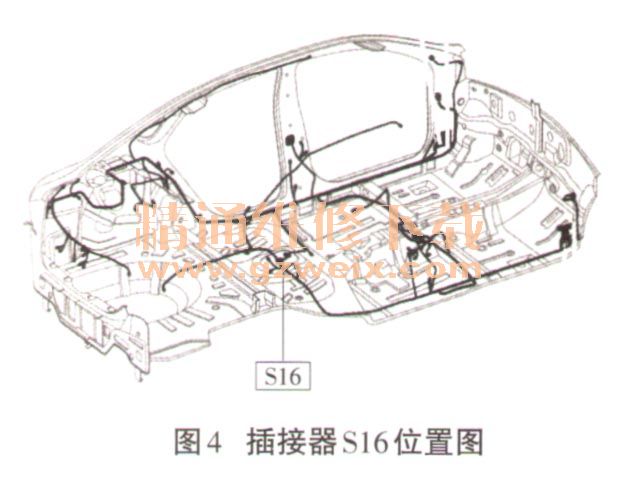

    首先找到燃油泵插接器S16的位置（如图4插接器S16位置图）在后排座椅下面，将钥匙开关置于OFF挡位，扒开燃油泵插接器S16。

    1．检查插接器S16的4号脚与车身搭铁

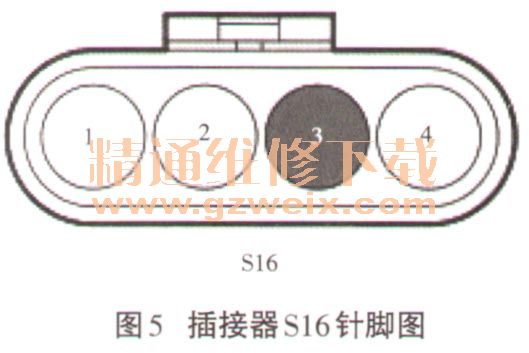

    根据电路图（如图1电路总图）所知插接器S16的4号线是燃油泵的搭铁线，因此要检查燃油泵的搭铁是否正常，就需要检查插接器S16的4号线搭铁是否正常。选择万用表蜂鸣挡位，一只表笔与插接器S16非油泵端的4号脚（如图5插接器S16针脚图）相连，另一只表笔与车身相连，此时蜂鸣挡发出声音。因此可以确定插接器S16的4号脚与车身搭铁正常。
