捷豹XJ前遮阳帘电机无法停止工作
来源:汽车维修技师  作者:佚名  2014-01-08 13:47:23

    一辆行驶里程约1.2万km的2011款捷豹XJ轿车。用户反映:该车开启前部天窗遮阳帘后,电机一直转,前天窗遮阳帘无法关闭。
    故障诊断:接车确认故障,拆看前遮阳帘电机,操作前帘开关按钮,发现无论开闭电机一直顺时针转动。

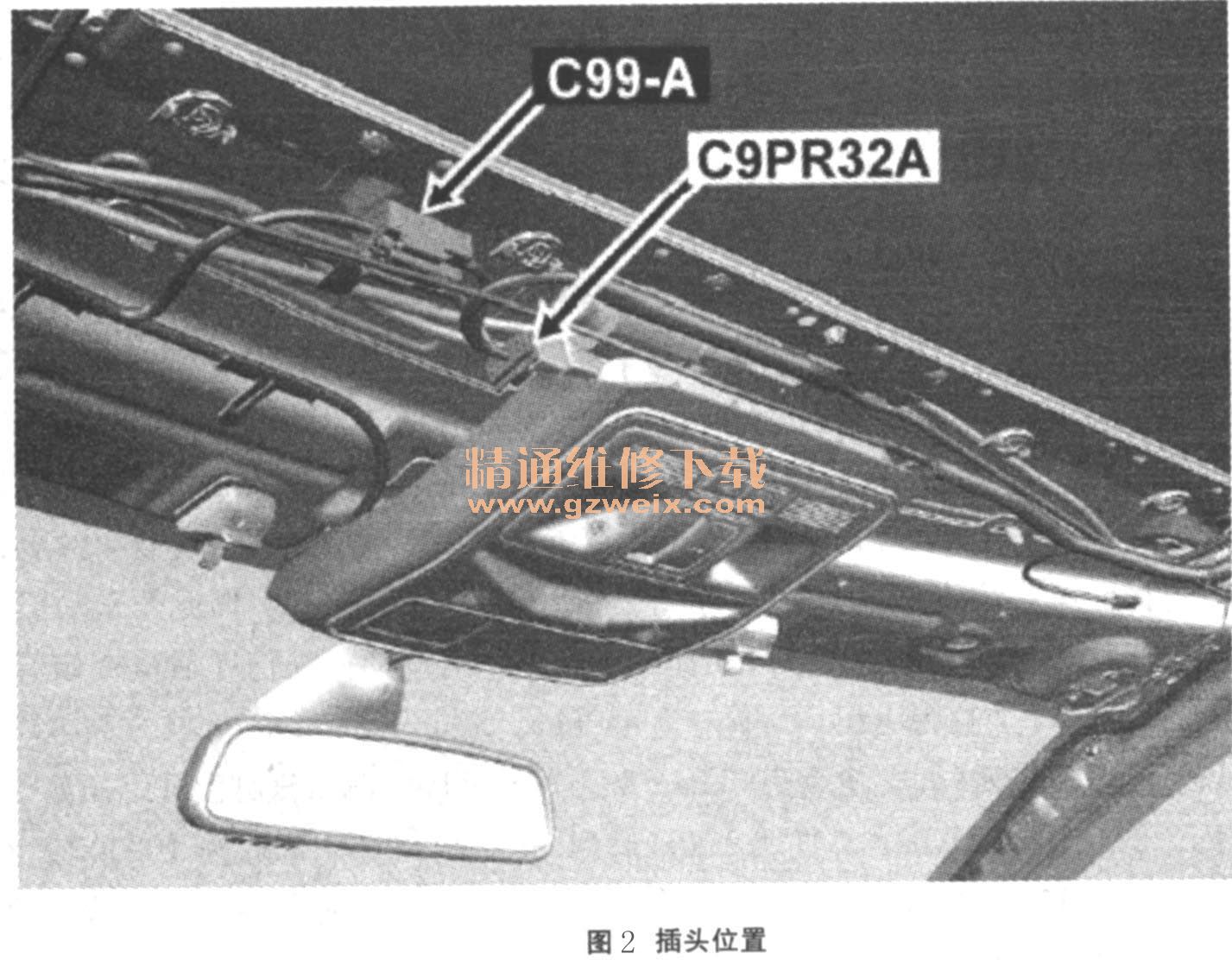

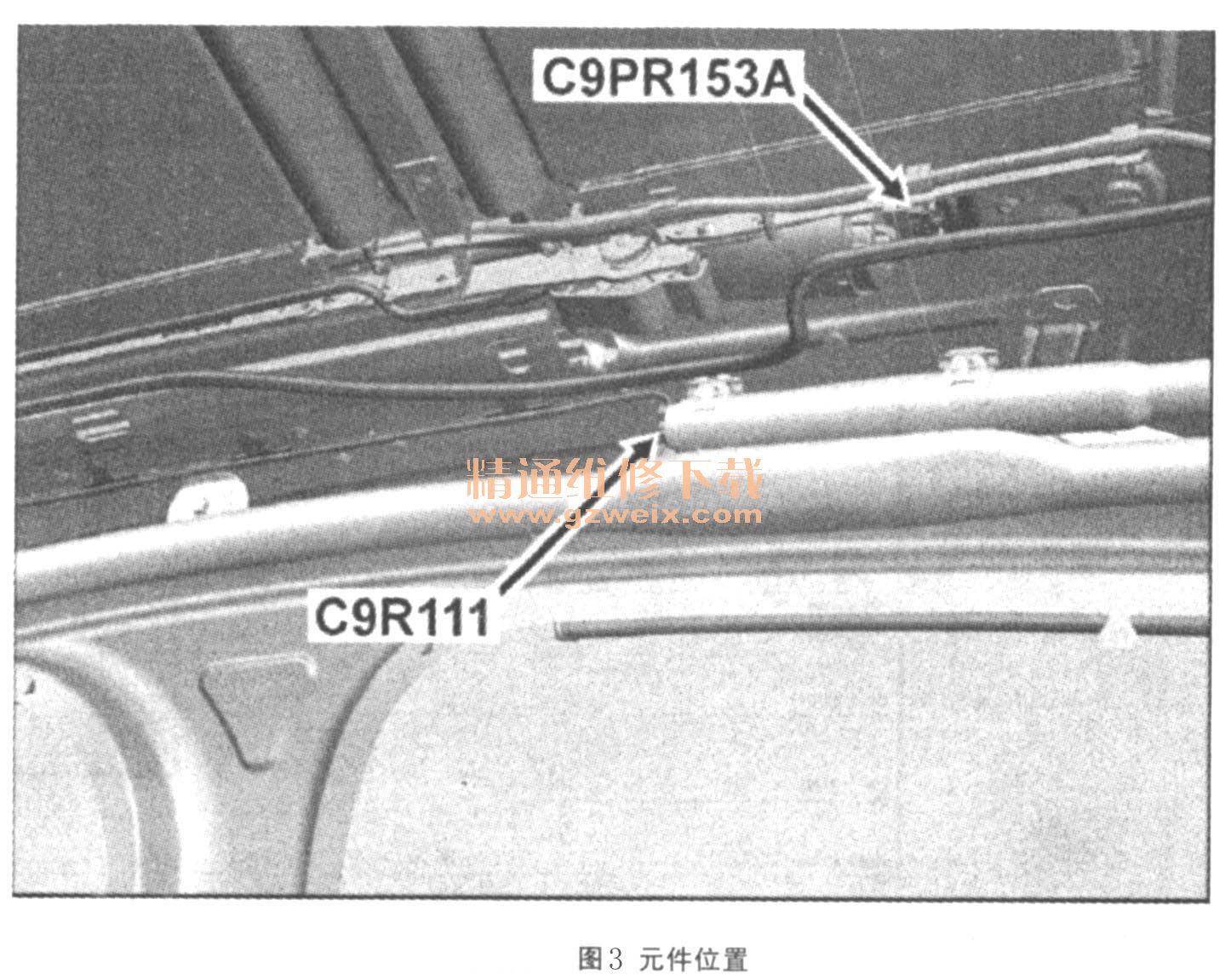

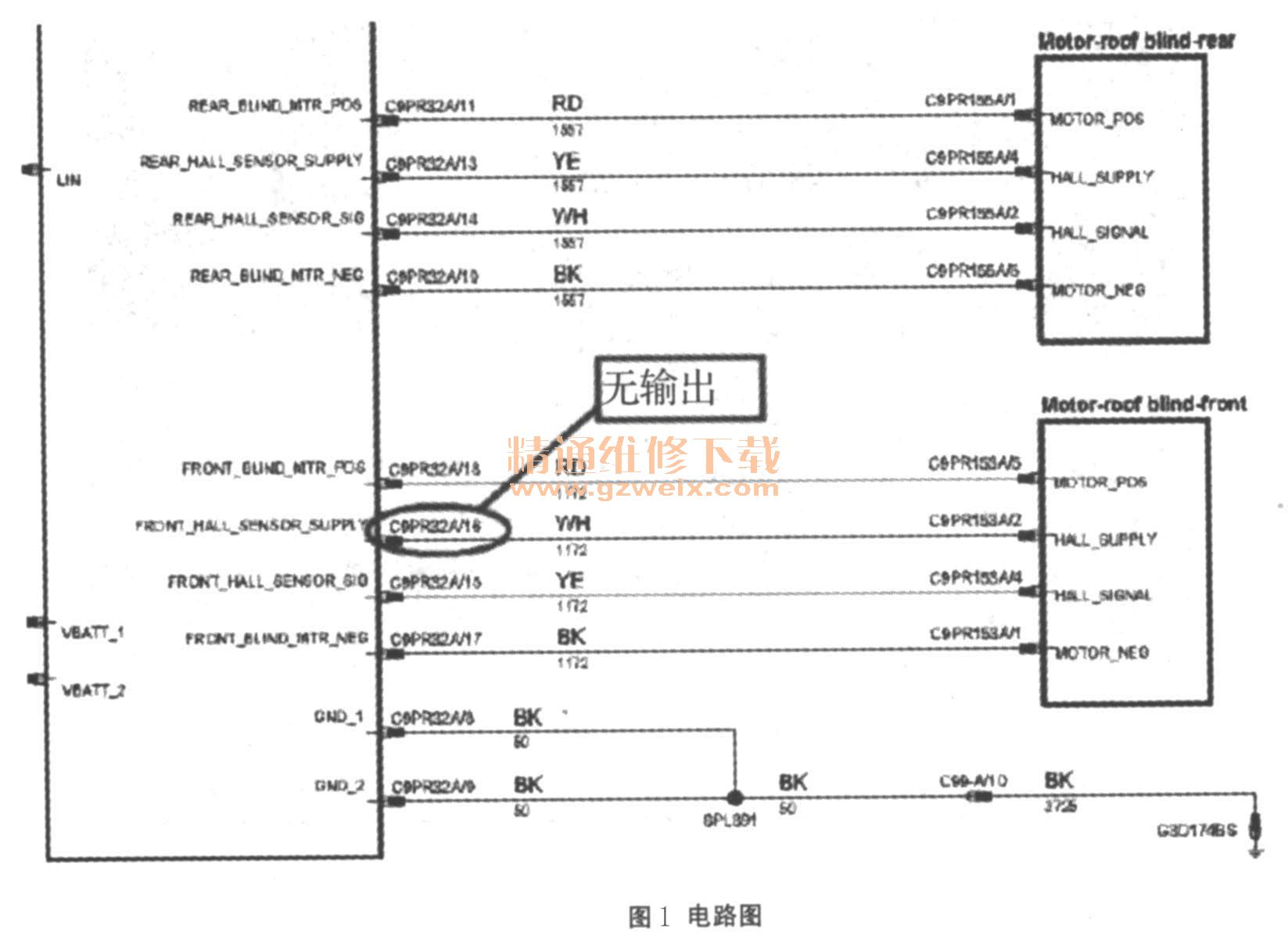

    检查前帘电机插头连接良好针脚没有脱出。测量霍尔传感器C9PR153A-2无供电,正常应为蓄电池电压,检查C9PR32A-16到C9PR153A-2之间导通良好。插头C9PR32A安装良好针脚无松脱。检查天窗遮阳帘模块供电及搭铁正常,LIN线C9PR32A - 3为8. 1 V正常。判断是天窗遮阳帘控制模块对前遮阳帘电机的霍尔传感器没供电输出(如图1~图3所示),导致模块无法判断遮阳帘位置而出现故障。





    故障排除:更换遮阳帘(控制)模块后故障排除。

关键词:捷豹XJ 遮阳帘
