一辆2012款路虎极光。该新车PDI检查时发现中央显示器点击导航时显示黑屏。

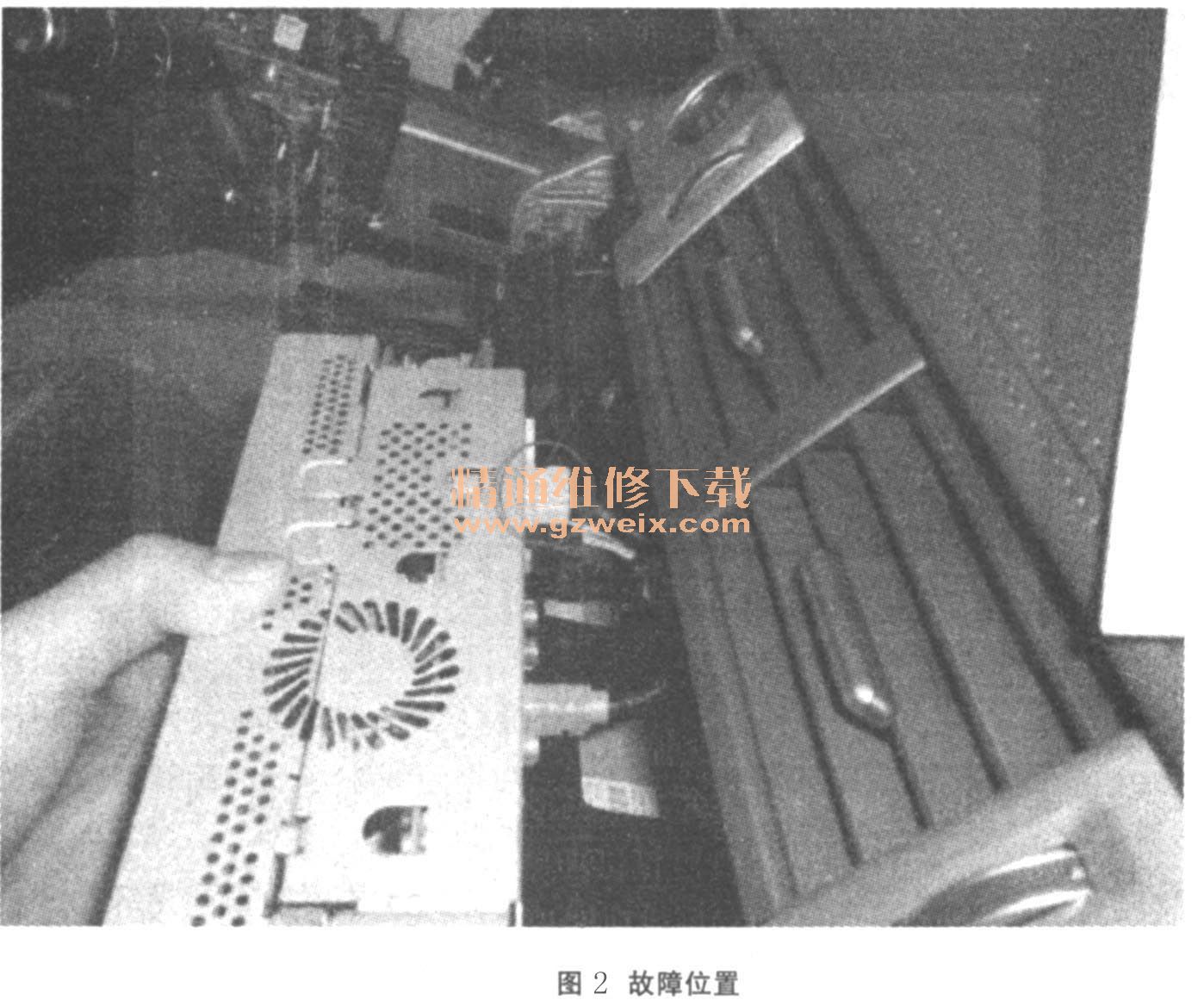

    故障诊断：点击开启导航时显示黑屏，其他娱乐系统工作正常。确认导航盒功能正常，且导航的3个电器插头连接良好。查看电路图（如图1所示）测量导航电源供电C4 MN23 A-1及搭铁C4 MN23 A-7正常，MS-CAN连接正常CAN＋为2.8V，CAN-为2.2V。判断是LVDS视频线连接不良。检查LVDS视频线中间插头C23 E - 2及到显示器的插头C2MC02JA，发现LVDS到中央显示器的蓝色插头未插到位（如图2所示），导致故障。

    故障排除：插回LVDS插头，故障排除。
    故障总结：应该是工厂安装显示屏后插头时，未安装到位。
