按下面板时喇叭不工作或者需要过大的力才能工作，2010年之后
    型号：Discovery 4／LR4 （LA），车型年：2010起，汽车识别号系列：AA513326起；Range Rover （LM），车型年：2010起，汽车识别号系列：AA306627起；Range Rover Sport（LS），车型年：2010起，汽车识别号系列：AA215623起。
    故障现象：
    按下面板时喇叭不工作或者需要对面板施加过大的力喇叭才能工作。
      故障诊断：
      喇叭面板内的触点。
      故障排除：
    （一）Discovery 4/LR4（LA）&Range Rover Sport（LS）
      1．旋转方向盘以便能够接触喇叭开关上的4个内梅花螺栓（请参见步骤4获取内梅花螺栓的位置）。
    2．在步骤16之前，请勿重新连接蓄电池接地电缆。断开蓄电池接地电缆的连接。
    3．卸下驾驶者安全气囊模块。

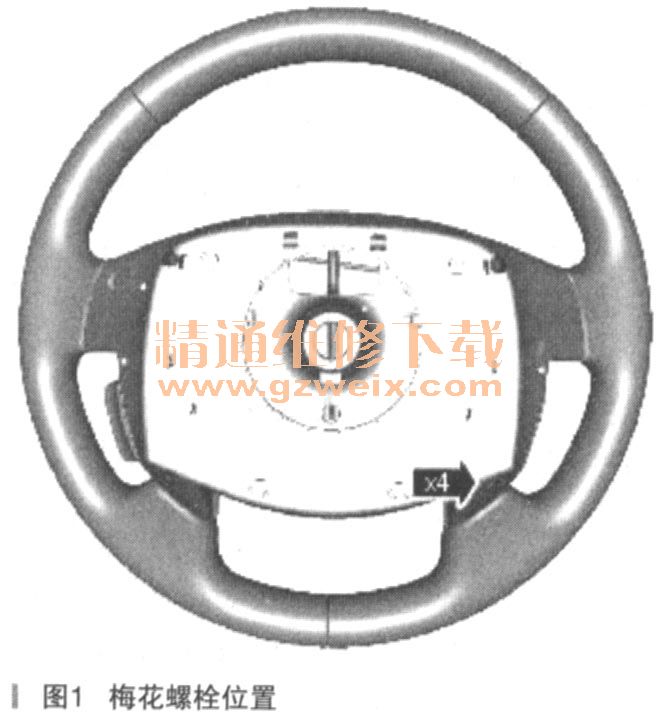

    4．卸下4个内梅花螺栓，见图1。

    5．拆除之前，请记下部件的安装位置。

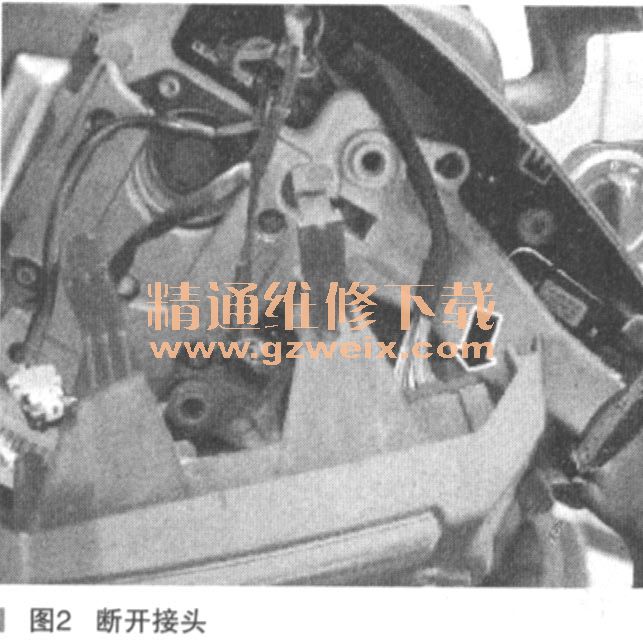

    拆除右侧喇叭开关总成。断开电气接头，见图2。

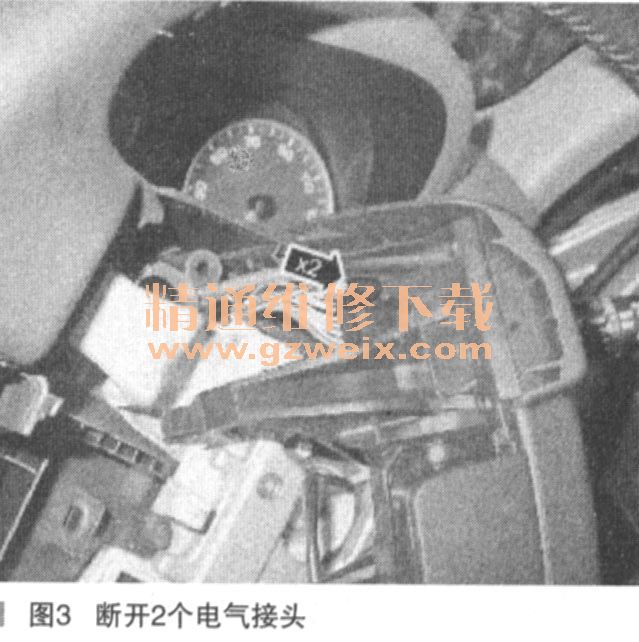

    6．拆除之前，请记下部件的安装位置。拆除左侧喇叭开关总成。断开2个电气接头，见图3。

    7．新的左侧喇叭开关配有一条连接导线，它可以拆除并丢弃。要安装喇叭开关，请反向执行步骤4～6。
    拧紧4个内梅花螺栓至6 N·m。
    8．请勿在此步骤连接蓄电池接地电缆。安装驾驶者安全气囊模块。
    9．确保蓄电池接地电缆已断开。
    卸下中央接线盒（CJB）。
    10标识拟切割的导线。
    ·接头C0584
    ·针脚28
    ·棕色／绿色（NG）
    ·松开绝缘胶带以接触导线

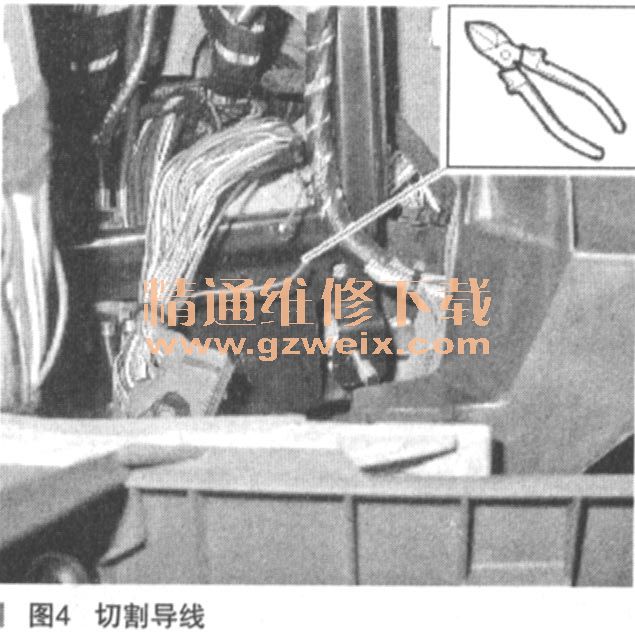

    11．使用合适的工具，在离接头大约50 mm处切断导线，见图4。

    12．使用热气枪时，确保周围的元件和饰件都保护妥当，未能遵照此说明可能导致车辆受损。
    确保切断导线的暴露端已用热缩套管完全绝缘。
    使用合适的热气枪，将热缩管安装至暴露导线的两端。

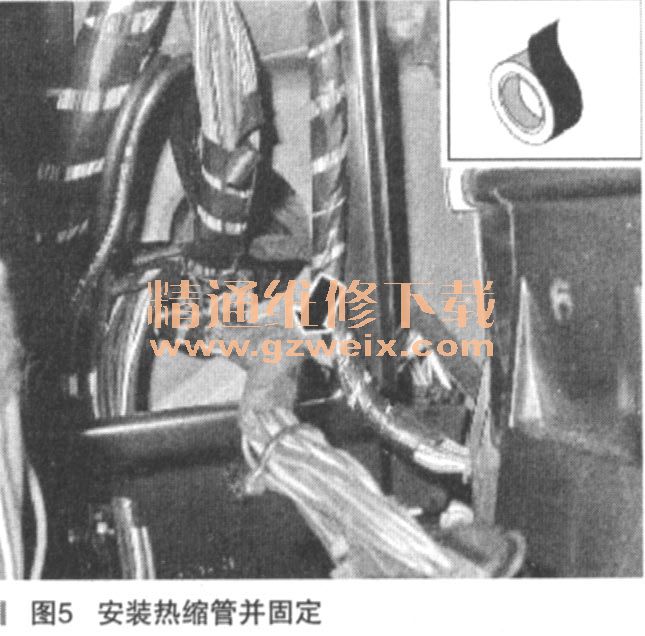

    13．使用合适的胶带，将导线的两端与现有的线束牢固连接。见图5。

    14．请勿在此步骤连接蓄电池接地电缆。
    安装中央接线盒（CJs）。

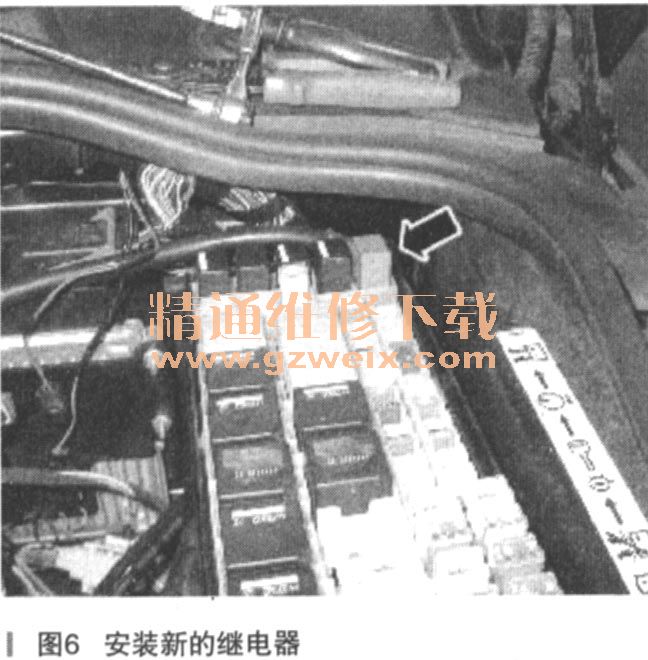

      15．更换喇叭继电器，见图6。

      ·卸下发动机熔断丝盒盖
      ·卸下并丢弃继电器R5
      ·安装新的继电器
      ·安装发动机熔断丝盒盖
      16．连接蓄电池接地电缆。
    （二）Range Rover （LM）
    1．打开下部手套箱。
      2．请勿在此步骤重新连接蓄电池接地电缆。
      断开蓄电池接地电缆的连接。
    3．请勿在此步骤重新连接蓄电池接地电缆。
    更换两个喇叭开关。
    4．拆除车颈侧内饰板。
    5．拆除落地式控制台装饰板。

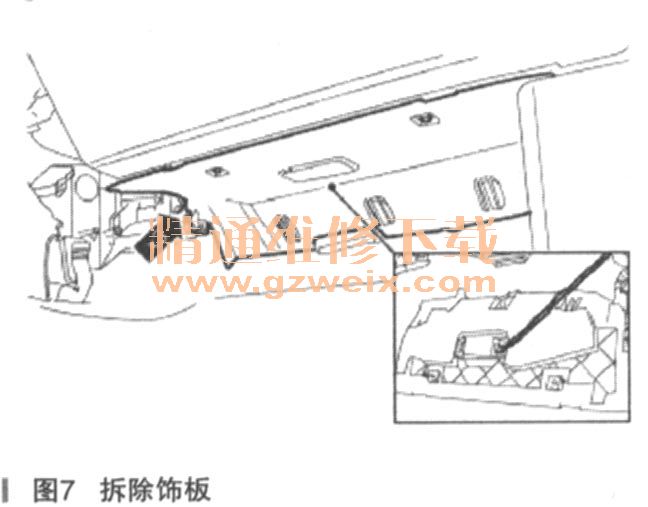

    6．拆除乘客一侧封闭饰板，见图7．

    ·卸下3个螺钉
    ·断开脚坑灯电气接头

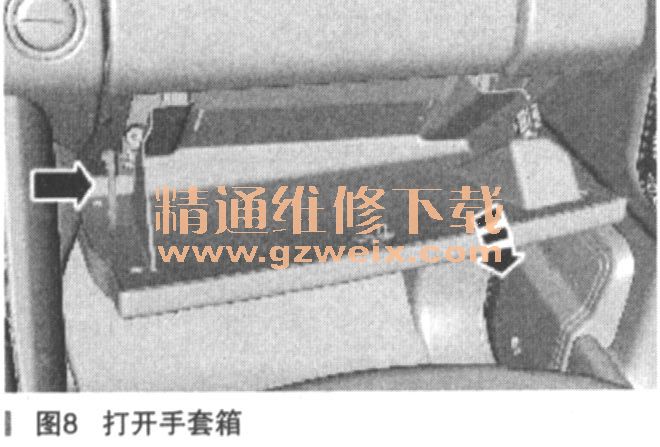

    7．将下部手套箱打开至维修位置，见图8。

     8．松开3个接头。

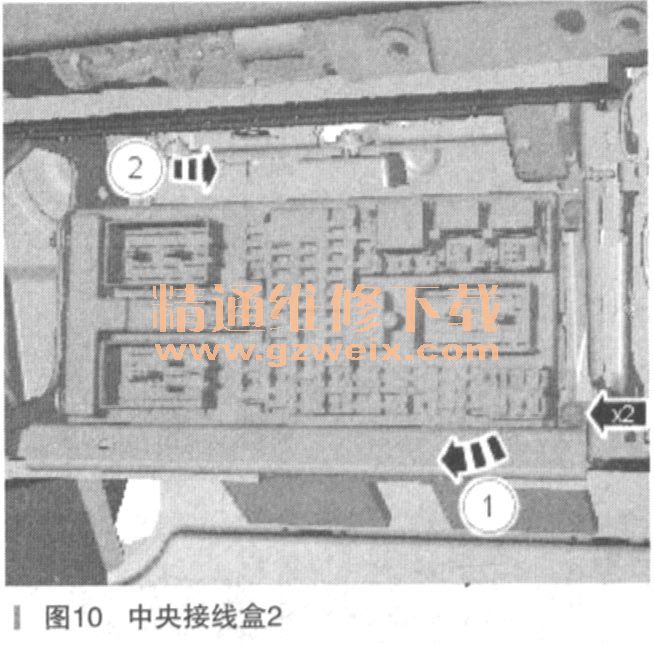

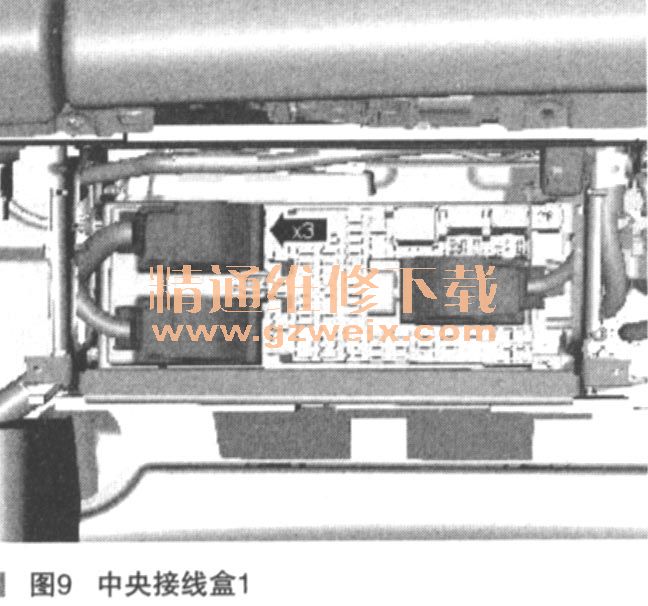

    9．重新定位中央接线盒（CJB），见图9、图10。卸下2个螺栓。

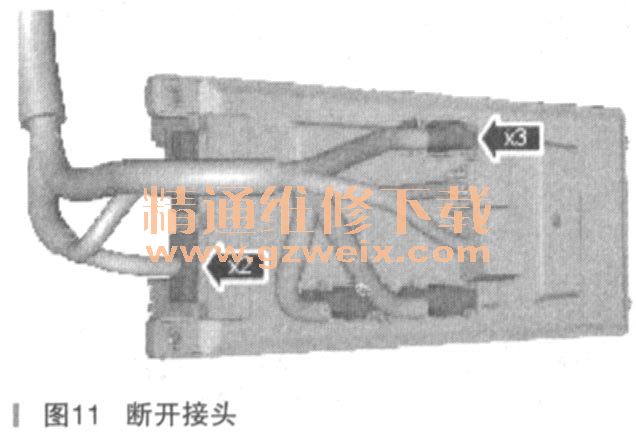

      10．断开电气接头，见图11。

      11．标识拟切割的导线。
    ·接头C0584
    ·针脚28
    ·棕色／红色（NR）
    ·松开绝缘胶带以接触导线
    ·卸下并丢弃接头扎紧带

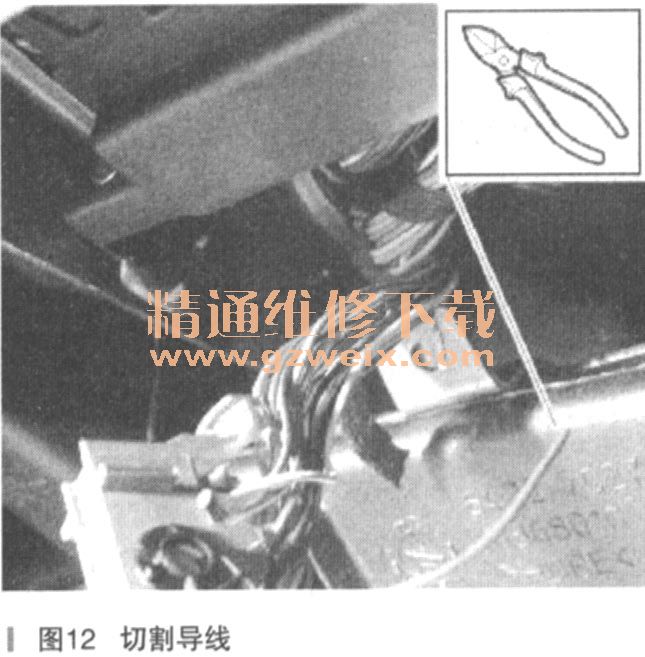

    12．使用合适的工具，在离接头大约50毫米处切断导线，见图12。

    13．使用热气枪时，确保周围的元件和饰件都保护妥当，未能遵照此说明可能导致车辆受损。
    确保切断导线的暴露端已用热缩套管完全绝缘。
    使用合适的热气枪，将热缩管安装至暴露导线的两端。
    14．使用合适的胶带，将导线的两端与现有的线束牢固连接。
    15．使用合适的扎紧带，将线束牢固连接至接头。
    16．要安装，请反向执行步骤4～10。
    ·拧紧CJs螺栓至10 N·m

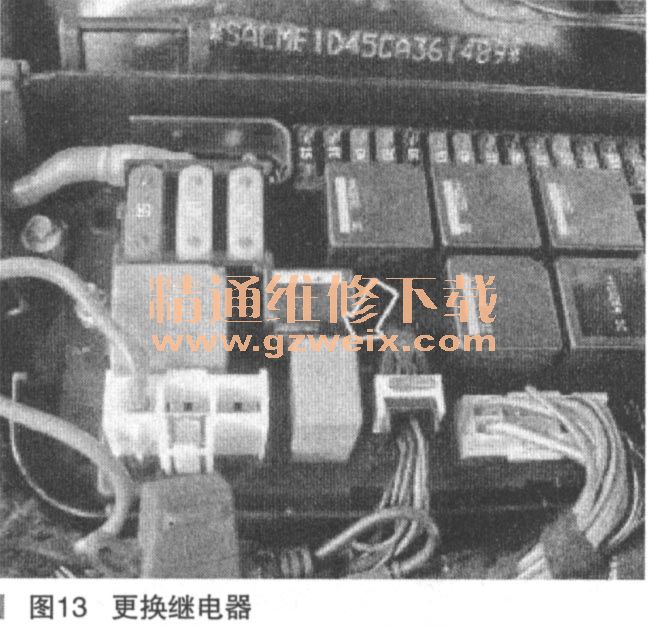

    17．更换喇叭继电器，见图13。

    ·卸下发动机熔断丝盒盖
    ·卸下并丢弃继电器R8
    ·安装新的继电器
    ·安装发动机熔断丝盒盖
    18．连接蓄电池接地电缆。
