路虎车系技术通报十则
来源:汽车维修技师  作者:佚名  2014-06-18 14:45:55


    3.0L TDV6 P1247-00涡轮增压器增压压力过低
    型号:Discovery 4/LR4(LA),仅限于3.0LTDV6,车型年:2010起,汽车识别号系列:AA513326起;Range Rover Sport (LS),仅限于3.0 LTDV6,车型年:2010起,汽车识别号系列:AA215623起。
    故障现象:
    本技术维修通讯仅供帮助诊断涡轮增压器增压压力问题。如果增压压力在预先设定的时间无法达到要求的阈值(增压压力设置点),则会出现P1247.00代码,车辆性能会受到限制。
    故障诊断:
    这只能是由进气系统的任何部分存在泄漏、空气通道的组成部分出现故障或排气系统存在堵塞所造成的。
    故障排除:
    1.连接Land Rover认可的蓄电池调节器/供电电源。
    2.通过读取当前车辆的VIN并启动数据收集序列,将SDD连接至车辆并开始新的诊断会话。
    3.选择诊断会话类型。
    4.选择“症状”选项卡,然后输入以下任何症状:
    ·电气/仪表/警告灯/红色主警告灯/灯点亮
    ·电气/仪表/警告灯/发动机故障指示灯/灯点亮
    ·电气/仪表/信息和消息中心/信息显示区域/动力系统
    5.选择“推荐”选项卡。
    6.读取故障码。

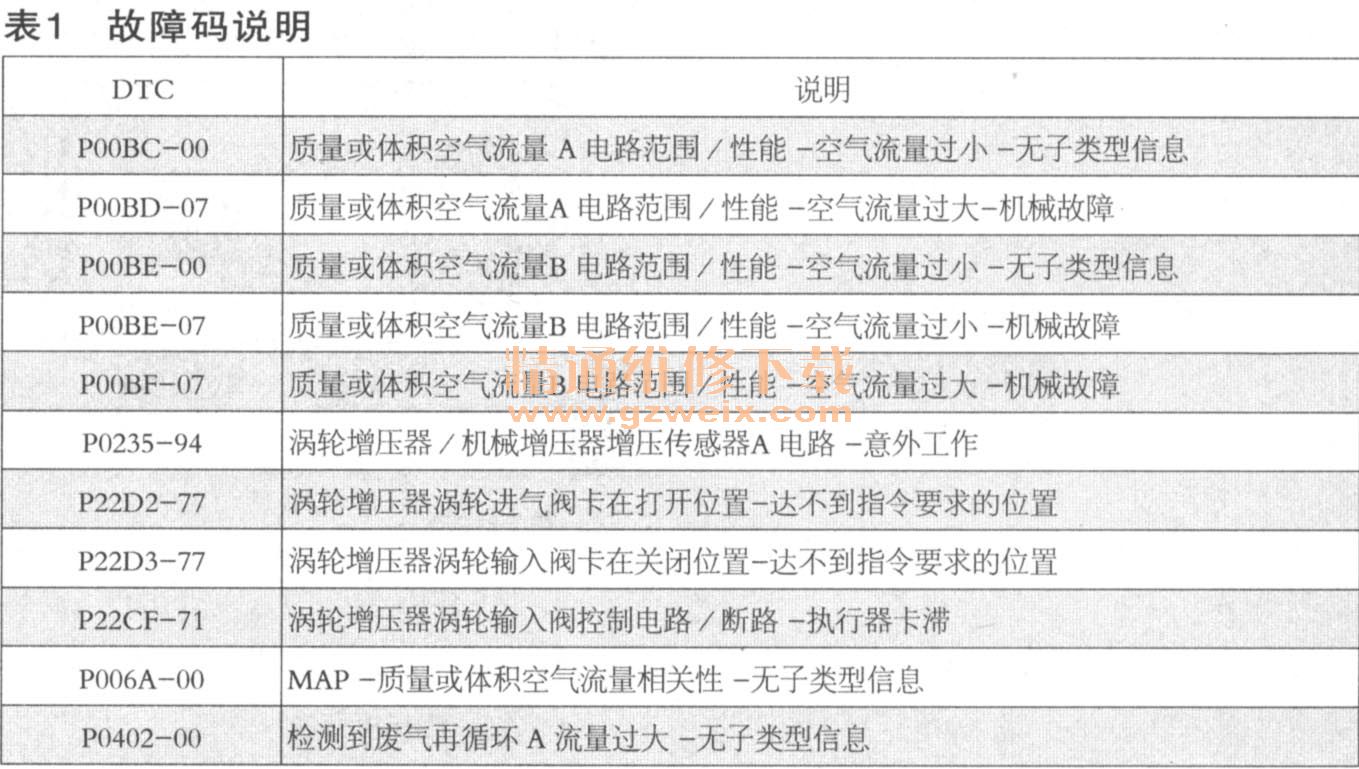

    ·如果DTC P1247-00与表1中所列任一DTC或其他进气通道相关DTC一同记录,则参考相关DTC并采取相应的措施,同时执行增压系统泄漏检查程序请参阅步骤7~16

    ·增压系统泄漏检查程序执行以下步骤并纠正发现的任何故障
    7.如果需要,请用适合的烟雾测试仪帮助确认泄漏。
    进行彻底的增压系统泄漏和排气系统受限测试。检查进气系统是否存在堵塞。检查排气系统是否存在堵塞,特别是催化转换器。
    8.检查进气软管。
    ·确保所有进气软管安装正确
    ·确保所有进气软管安装牢固
    ·检查是否存在明显的损坏迹象
    9.检查增压软管。
    ·确保所有增压软管安装正确
    ·确保所有增压软管安装牢固
    ·检查是否存在机油泄漏或起雾迹象
    ·检查是否存在破裂或其他损坏迹象
    10.检查排气系统。
    ·检查是否存在穿孔、损坏或破裂
    ·检查是否存在打结或凹痕
    ·检查是否存在变色或生锈
    ·检查是否存在断裂或托架缺失
    ·检查尾管或其他部件是否存在松动
    ·检查催化转换器是否存在过热迹象
    ·检查前级柴油颗粒过滤器(DPF)排气夹紧器是否存在机油泄漏迹象

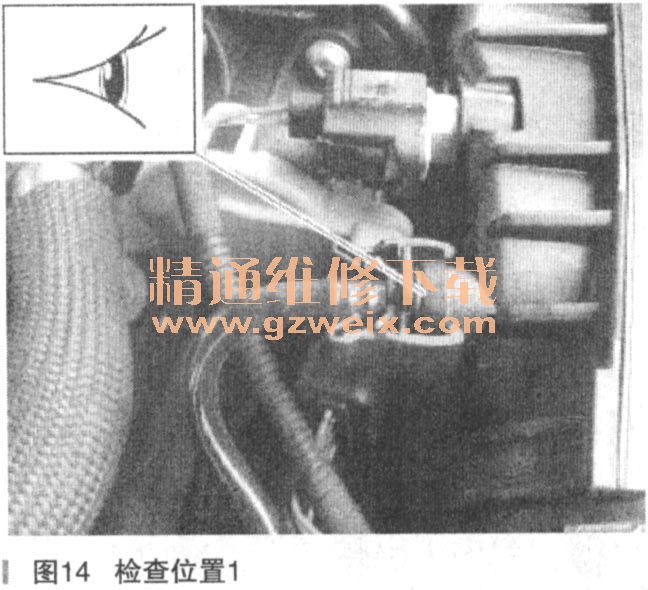

    11;检查辅助涡轮增压器管道是否牢固,密封区周围是否存在机油泄、漏,见图14。

    12.检查进气歧管,确认密封圈和密封胶周围是否存在机油泄漏,见图15。

    ·单独提供。形密封圈
    ·密封胶周围有泄漏迹象表示存在密封胶问题

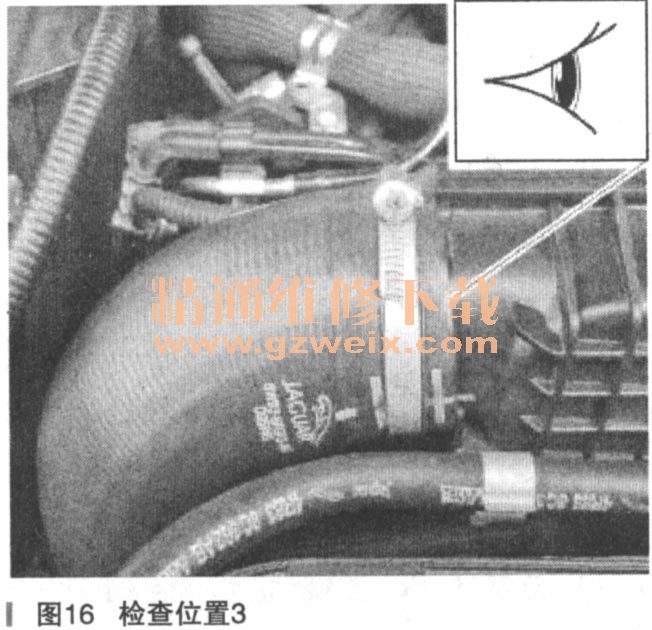

    13.检查增压空气冷却器至炭罐软管是否存在机油泄漏迹象,见图16。

    ·如果发现存在机油泄漏,则卸下软管并清除机油
    ·检查软管是否损坏
    ·如未发现损坏,则装上软管并固定卡夹

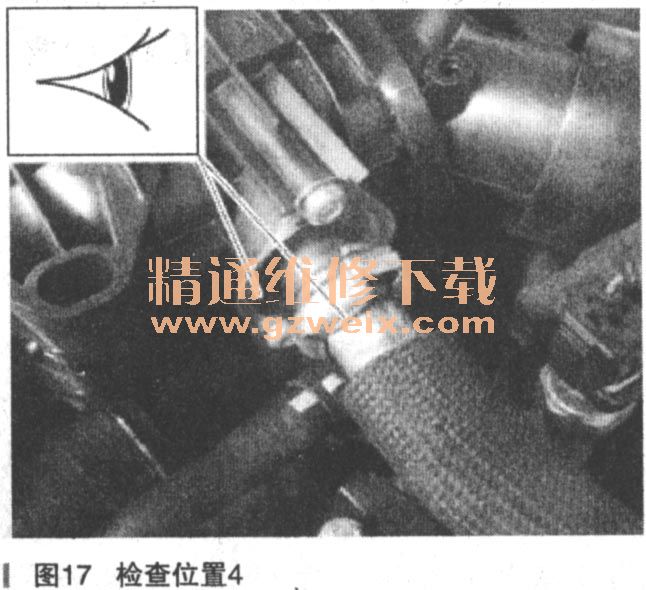

    14.检查节气门进气歧管至EGR管是否存在机油泄漏,所示两个区域是否存在烟尘,见图17。

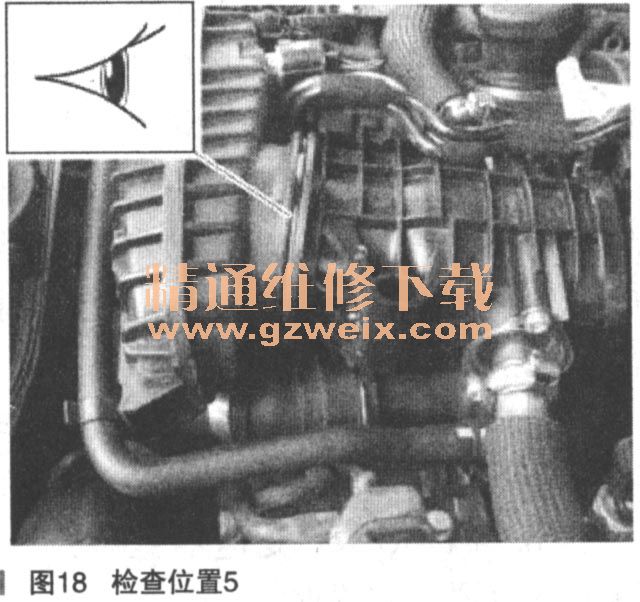

    15.检查节气门进气歧管至炭罐密封圈是否存在。形密封圈处机油泄漏,见图18。

    ·单独提供O形密封圈

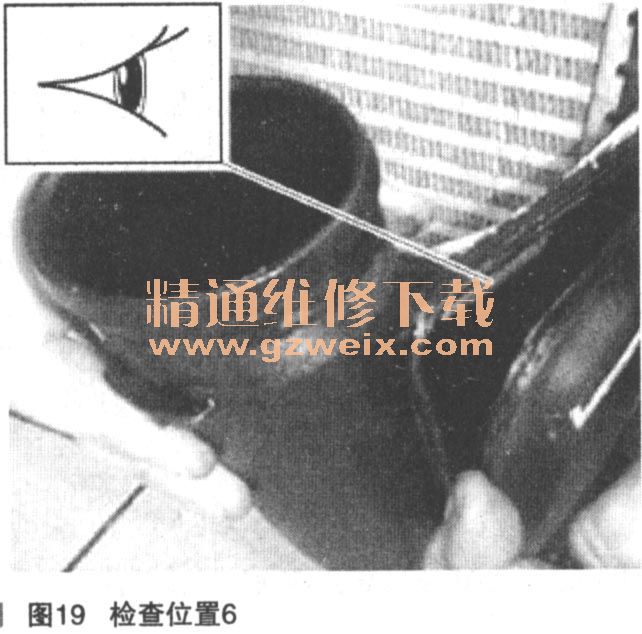

    16.检查增压空气冷却器塑料端盖是否存在机油泄漏或损坏,见图19。这种情况将在接缝处更为明显。
