一辆北京切诺基汽车，在行驶途中机油压力表指示发生异常，表针指在H（高压）侧不动。
    故障检修：
    （1）故障可能性分析
    北京切诺基汽车采用的是电磁式机油压力表，表针指示高压不动的可能原因有：
    1）机油压力指示表至传感器的连接导线断路。
    2）传感器内部有断路故障。
    （2）故障诊断方法

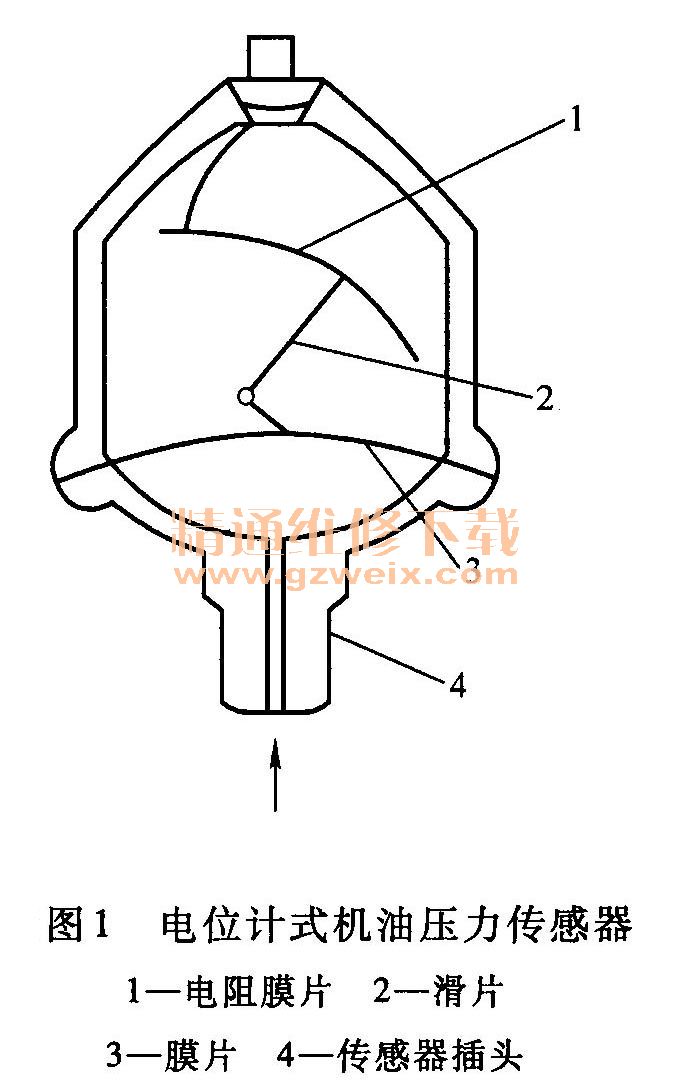

    检查传感器的线路连接，未发现断路，拔下传感器的线路插头，并将插头的S端子直接搭铁，机油压力指示表指针即指向L（低压）侧，说明传感器内部有断路故障。该车机油压力传感器采用美国产的电位计式传感器（图1），可能是电位计滑片与电阻接触不良或滑片与电阻脱离。

    （3）故障处理措施
    拆开传感器后发现滑片已滑出陶瓷片（电阻）而使陶瓷片弹出，致使传感器内部断路。用螺钉旋具将滑片拨回到陶瓷片上，按该机油压力表技术要求进行调试，并按原样密封，再进行装车试验，机油压力表能正常工作，故障排除。
    故障分析：该车采用滑片电阻式机油压力传感器，将机油压力转换为电阻的变化，通过改变指示表中左、右线圈的电流而使指针偏摆。机油压力传感器将机油压力引入膜片的下方，通过膜片的塑料齿轮副转动，并带动金属滑片在陶瓷片上滑动，从而使串入仪表电路的电阻随机油压力而变。出现该故障的原因可能是机油压力发生异常（突然增大）时，滑片滑出了陶瓷片而使陶瓷片弹出，致使滑片与电阻膜片脱开断路。
    在修理时，为防止上述情况再次发生，应在金属滑片与陶瓷膜片滑动线圈顶端固定一个阻止滑片弹出的绝缘块。该传感器的调整数据如下：机油压力表指示为0MPa、0.3MPa、0. 54MPa时，对应的传感器电阻应为1Ω、46Ω、87Ω 。
