北京切诺基电子点火系统电路故障检修
来源:本站整理  作者:佚名  2014-11-18 09:25:16

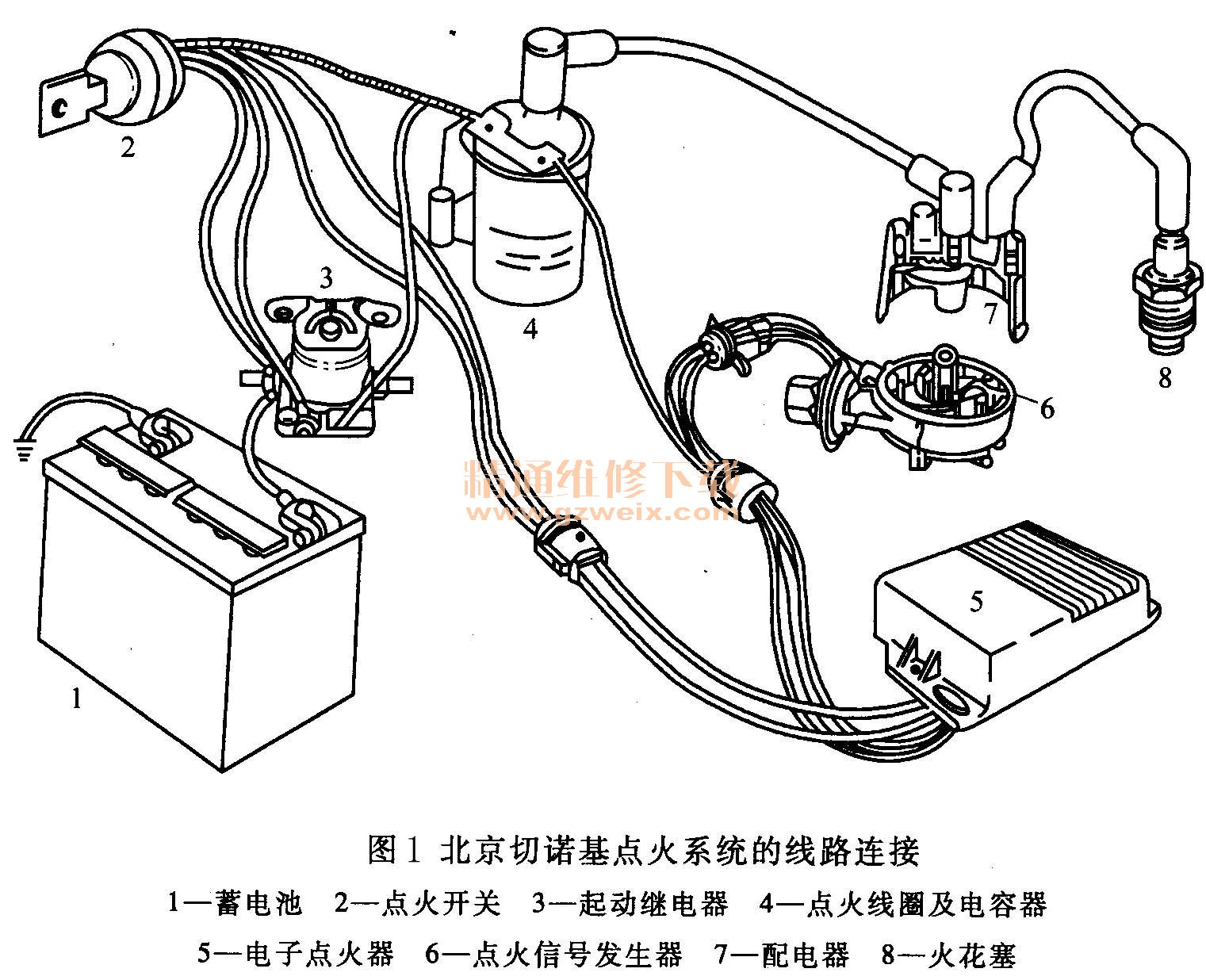

    北京切诺基轻型越野汽车(非电子控制)点火系统线路连接如图1所示。

    1.电路特点
    北京切诺基汽车点火系统采用磁感应式无触点分电器,点火系统线路连接采用了线间插接器,用起动继电器接通起动时的点火线圈电源。此外,点火线圈还连接了一个抗干扰电容器。电子点火器安装在车上右翼子板上方靠近起动继电器处,采用两个插接器与线束相接。
    2.电路原理
    北京切诺基汽车点火系统电路原理如图2所示。

    接通点火开关时,点火线圈初级绕组通过点火开关连接电源,电子点火器也由其E2端子接入电源。分电器内磁感应式点火信号发生器产生的点火信号通过C2、C3端子输入电子点火器,控制电子点火器中开关晶体管的导通和截止,通过C4与C1端子使点火线圈初级绕组适时地通断,点火线圈的次级绕组产生高压。
    该电子点火电路初级电流通路为:蓄电池正极→点火开关(B-I ) →点火线圈初级绕组、插接器(D4-C4) →电子点火器内开关晶体管→插接器(C1-D1) →插接器(A1-B1) →搭铁→蓄电池负极。
    该电子点火电路在起动时的初级电流通路为:蓄电池正极→点火开关(B-S ) →起动继电器(S-I) →点火线圈初级绕组→插接器(D4-C4 ) →电子点火器内开关晶体管→插接器(C1-D1)→插接器(A1-B1) →搭铁→蓄电池负极。
    3.电路故障检修
    (1)分电器的检修
    1)真空、离心点火提前调节器的检查。真空、离心点火提前调节器与触点式分电器相同,因而其检查方法也相同。点火提前角调节性能的检查应符合图3所示的点火提前调节特性曲线。

    2)点火信号发生器的检查。检查点火信号发生器感应线圈的电阻,应为400~800Ω否则需更换信号发生器总成。
    应注意的是:切诺基汽车点火系统的分火头的导电片上涂有硅电介混合物(导电膏),它起减少对无线电干扰的作用。在汽车行驶数千公里以后,在高压电的影响下,这些混合物会形成碳化物,这属正常现象,检修时无需刮掉导电片上的残渣。若更换新的分火头,应在其导电片上涂上少量的硅电介混合物。
    (2)点火线圈的检修

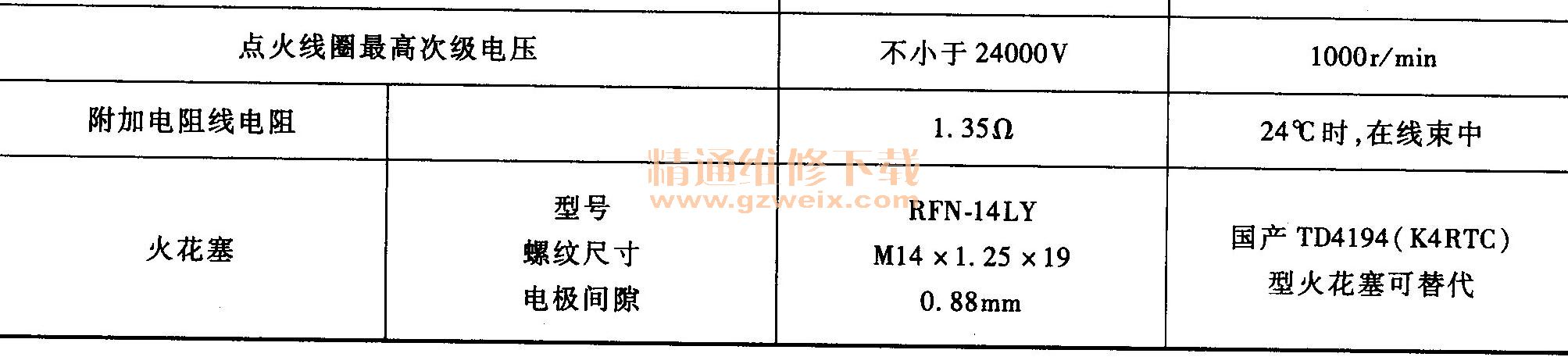

    检测点火系统初、次级绕组的电阻,应符合表1所示的规定值,否则需更换点火线圈。应注意的是,在检测点火线圈电阻时,同时要检测点火线圈的温度。因为在温度升高时,点火线圈绕组的电阻值也相应增大,如果用温度高时测得的电阻值去跟室温时的标准电阻值比较,就易得出错误的判断。


    (3)电子点火器的检修
    1)测电流法检查。压下点火线圈导线插接器,在点火线圈(+)与其引线之间串联一量程为10A左右的电流表,用一导线将点火线圈(-)直接搭铁,然后接通点火开关,看电流表指示的电流值。
    如果电流超过7. 6A,说明点火线圈初级绕组有短路,需更换点火线圈。
    如果电流指示为零,而点火线圈(+)上电压正常(12V),则说明点火线圈初级绕组断路,也应更换点火线圈。
    如果电流示值约为7A,属正常,再将点火线圈(-)连接电子点火器的连线接上,看电流表指示电流值:若电流为4A左右,属正常;若电流大于5A,说明电子点火器已损坏,需更换电子点火器;若电流小于3. 5A,应检查电子点火器插接器接触是否良好。线路连接均良好则应更换电子点火器。
    2)模拟点火信号法检查。如图4所示,将额定电压为12V的灯泡接于电子点火器插接器的E2 (E1)-C4之间,用以检查电子点火器开关晶体管的导通和截止情况。模拟点火信号用蓄电池的一个单格电池(2V),也可用一节1. 5V的干电池,接于电子点火器插接器的C2-C3之间。当模拟点火信号电压在C2、C3端正反交替相接时,灯泡相应亮、灭变化。如果灯泡始终亮或始终不亮,均说明电子点火器已损坏,需更换。
