路虎神行者无法启动故障检修
来源:汽车维修与保养  作者:佚名  2015-12-12 09:41:15

    一辆行驶里程约14.8万km,配备TD4柴油增压发动机的2012款二代路虎神行者。该车在行驶中突然无法加速直至熄火,无法再次启动。

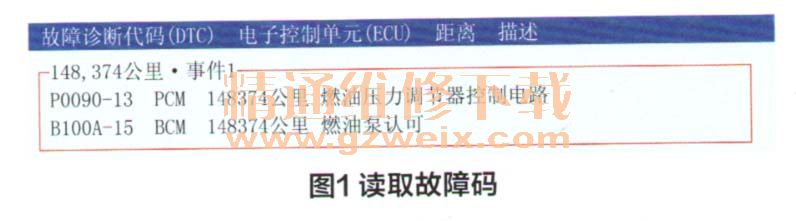

    故障诊断:首先用SDD诊断仪读取故障码(图1)。

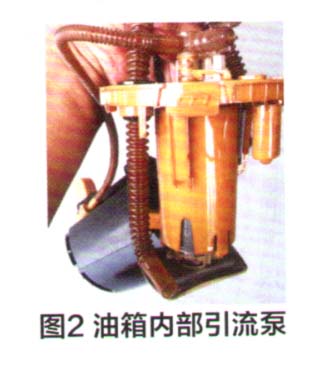

    根据故障码和故障现象,初步断定为燃油供给系统故障。根据故障码B100A-15(燃油泵认可)提示,在发动机柴油滤芯处拔掉了进油管,启动车辆未发现有柴油流出(柴油车维修的比较少,误认为供油原理与汽油车相同),在后座处打开了燃油泵盖,测量燃油泵电源线,结果为12V正常。于是认为油泵损坏,拆下油泵后仔细观察发现,从电动油泵所出来的油并未通到柴油滤芯,根据经验判断该电动油泵为油箱内部引流泵(图2)。

    发动机供油是靠高压油泵(HP)吸入燃油,检查油箱到高压油泵进油管之间是否有空气或者柴油滤芯堵塞现象,在油箱加油口处用空气加压,这时燃油就会流向高压油管,但是未发现漏油漏气现象,更换了柴油滤芯,拔掉高压油泵HP进油管,在油箱加油口再次加压直到有油流出,等到油路中的空气已全部排出,插好油管,再次启动车辆,但依旧无法启动
    根据故障码P0090-13(燃油压力调节器控制电路),经查阅相关资料,PCM是通过发送PWM脉宽信号控制燃油压力调节阀(PCV),进而控制喷油轨中燃油压力的。其安装位置如图3所示。燃油压力调节阀PCV,在室温20℃时,其电阻3.6Ω。用数字万用表测量其电阻为3.8Ω,属于正常。

    打开点火开关,测量PCV电磁阀电源线路,经测量1号针脚为0,2号针脚受ECM控制。经查电路图,PCV电磁阀的1号针脚由熔丝F11供电,遂发现F11已经熔断,于是更换熔丝,车辆正常启动。在路试中突然车辆再次出现同样的症状,检查F11熔丝又被烧断,怀疑PCV电磁阀自身故障或线路对地短路故障。于是拔下PCV电磁阀插头,根据PCV供电线路走向,发现PCV供电线外皮已磨破。修复线束、更换F11熔丝,再次试车故障彻底排除。
    相关资料:2013年路虎神行者2 L359维修电路图
