路虎发现4发动机故障灯点亮
来源:汽车维修技师  作者:佚名  2016-10-21 10:12:55

    一辆行驶里程约1.2万km、配置2.7L柴油发动机的路虎发现4。用户反映:该车发动机故障灯点亮。

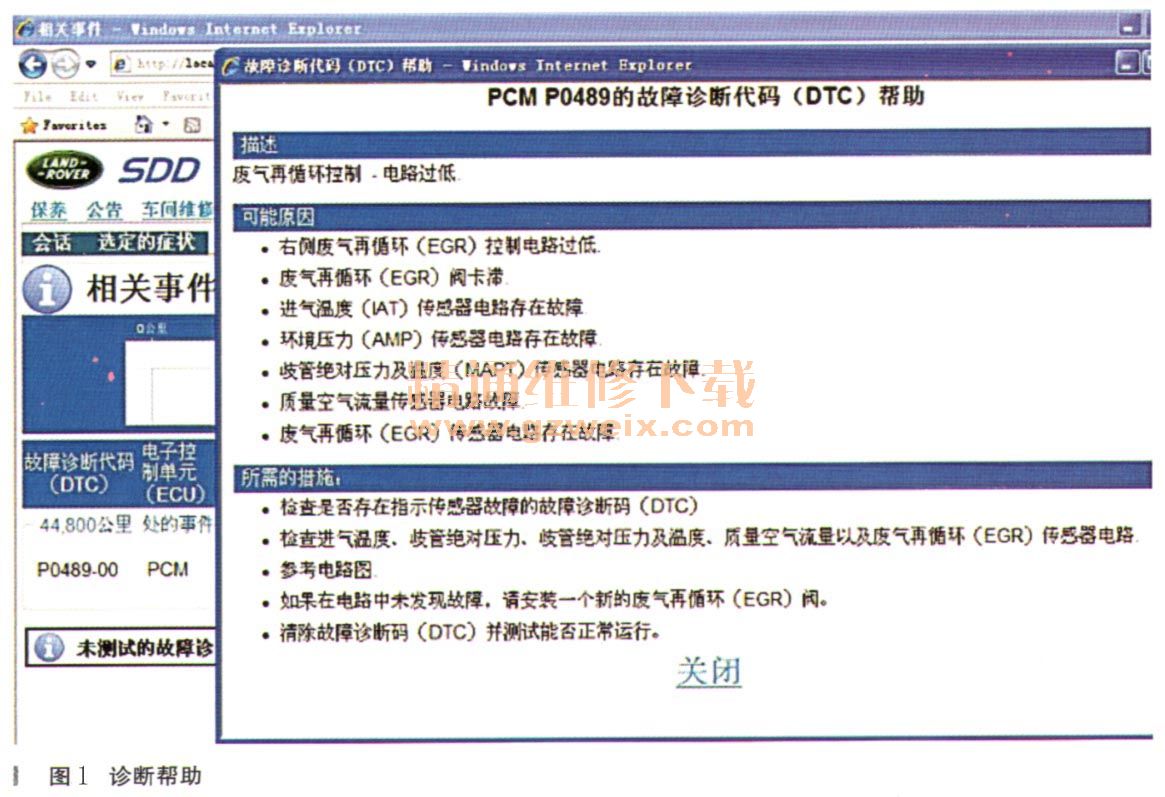

    故障诊断:连接SDD读取故障码为P0489-00 PCM相关率100%,根据诊断仪给出的诊断帮助(如图1所示),主要检查了以下几个方面:

      (1)检查发动机控制模块插头C2518、C0411、C0872是否锁紧;
      (2)检查EGR阀执行器插头C2254H是否锁紧;
      (3)根据电路图(如图2所示)测量发动机控制模块与EGR阀导线:C2518H-D2到C2254H-6的电阻值为0.1Ω、C2518H-H2到C2254H-4的电阻值为0.1Ω,C2518H-A3到C2254H-2的电阻值为0.5Ω、C2518H-H1到C2254H-3的电阻值为0.1Ω 、C2518H-C3到C2254H-1的电阻值为0.1Ω。

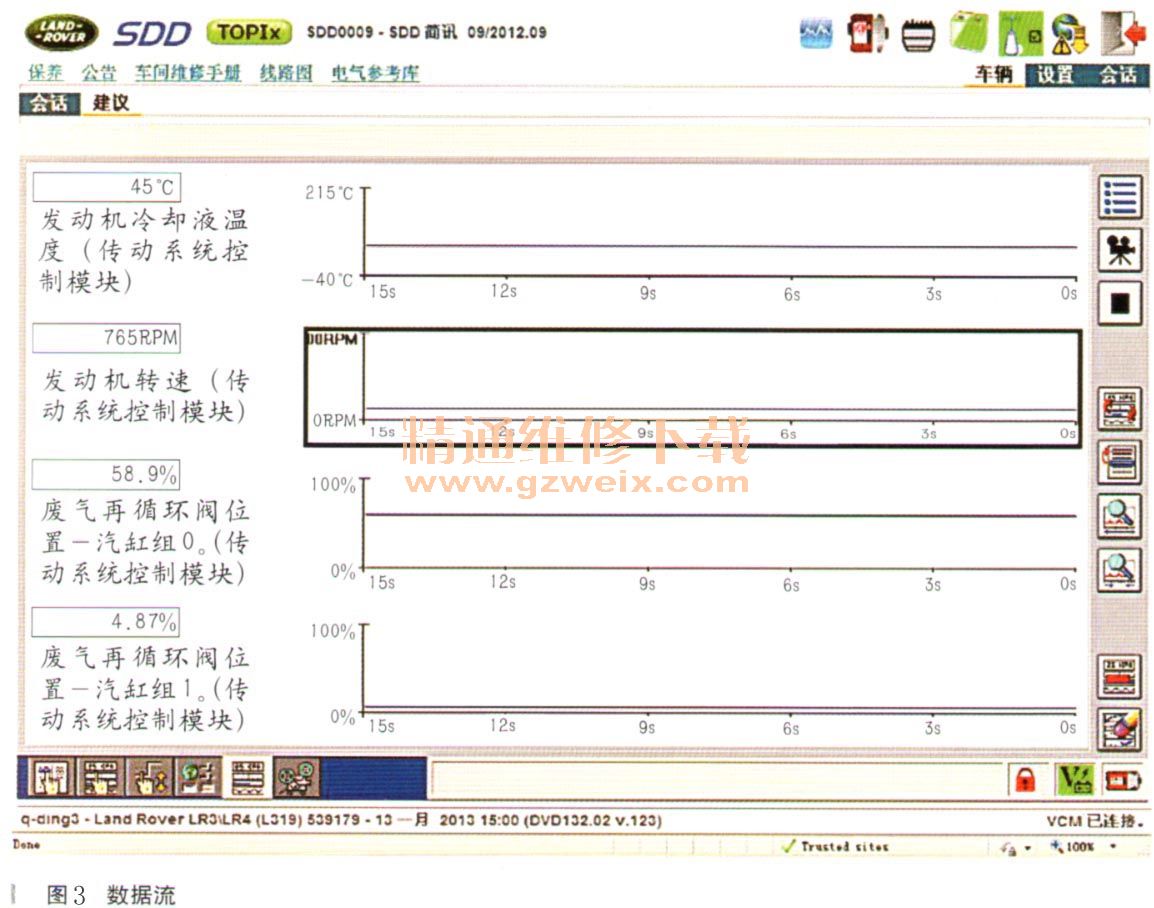

    用诊断仪读取EGR阀的数据流如图3所示,发现缸组0和缸组1数据相差很大。折下两个缸组EGR阀检查发现汽缸组1的EGR阀上面有积炭已经卡死。更换新的EGR阀,多次试车未发现故障。分析是由于客户所加燃油质量较差,导致EGR阀内部积炭卡死,关闭不严,造成发动泪做障灯点亮。
