一辆行驶里程约3.2万km的2011年别克英朗轿车。客户反映：该车辆偶尔可以启动，但在无法启动时，没有挡位显示，而且防盗灯亮，启动机无反应。
故障诊断：技师连接故障诊断仪，检测结果是高速动力网络所有模块无法通信，如图1所示。
技师从维修手册得知，高速串行数据在两条绞合线上传送，最高速度为500KB/s。双绞线的终端有两个120Ω电阻器，电阻器作为车辆高速GMLAN总线上的负载。
高速GMLAN串行数据总线十和高速GMLAN串行数据一与车身搭铁一般2.5V左右。系统工作时高速GMLAN串行数据总线＋电路将增加1V电压，而高速GMLAN串行数据总线一电路将减小1V电压。如果高速网络出现模块故障（线路正常），相应模块设置一个未通信代码。如果出现模块故障或者线路，诊断仪将无通信。

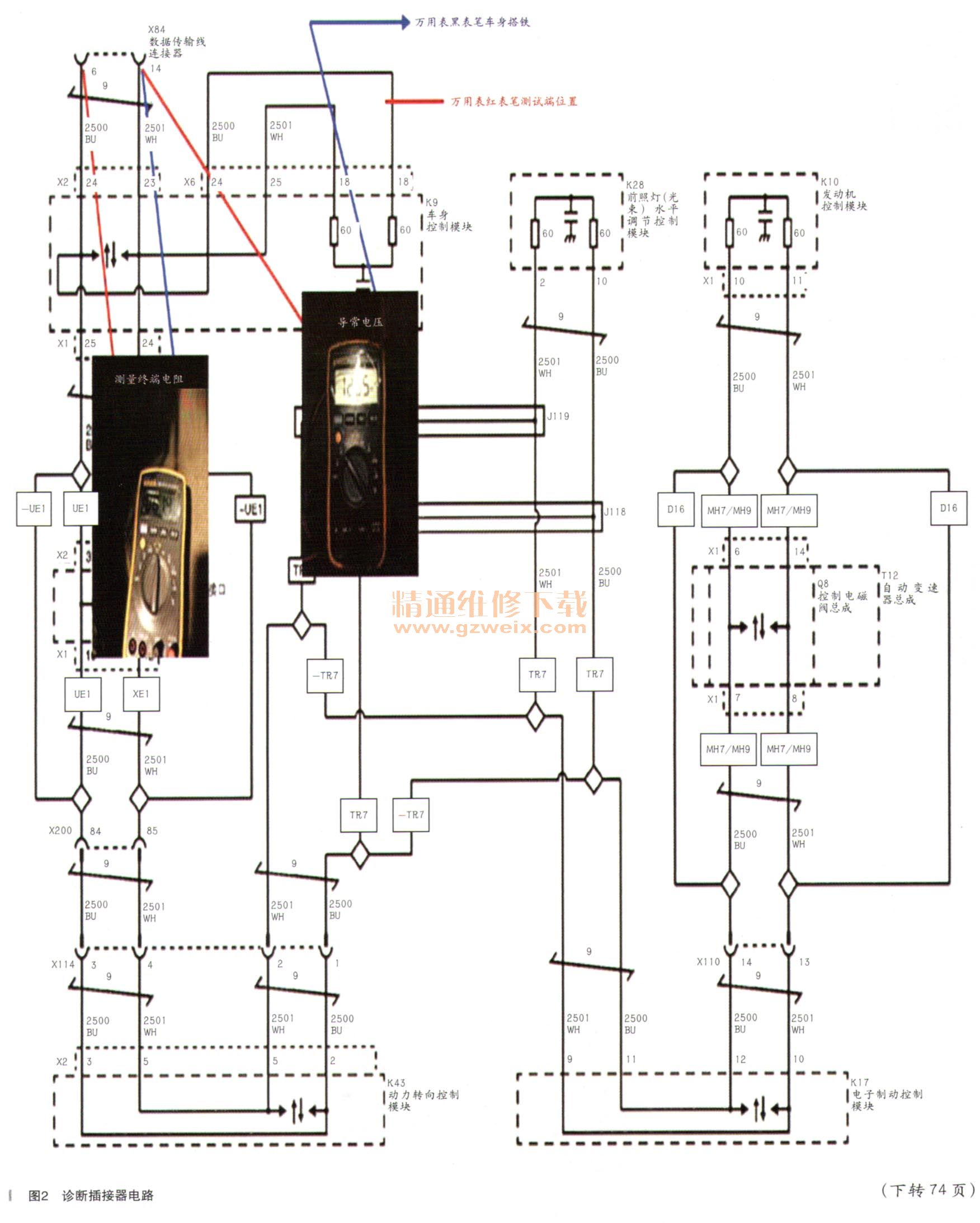

技师用万用表测得诊断插接器6号、14号针脚的终端电阻61.4Ω左右（如图2、图3所示），基本正常。
测量诊断模块6号与车身搭铁电压为2.76V（如图4所示），也正常。
测量诊断模块14号针脚与车身搭铁电压为12.05V（如图5所示），异常状态。由此判定14号针脚相关的高速通信线路故障。
