路虎发现神行车遥控钥匙失效检修
来源:本站收集  作者:佚名  2017-02-21 09:32:04

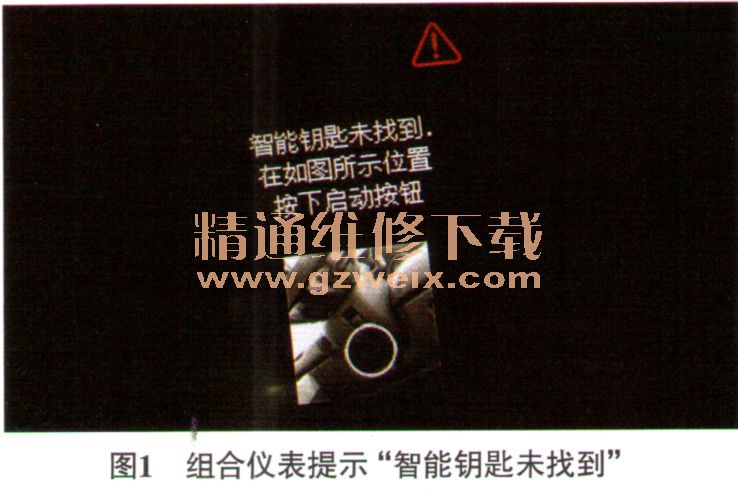

    一辆2016款路虎发现神行车,使用智能钥匙无法解锁及闭锁,且尝试接通点火开关时,组合仪表提示“智能钥匙未找到”(图1)。

    故障诊断:将智能钥匙放在转向盘护罩处尝试应急启动,发动机可以正常启动。应急启动时,智能钥匙绕过遥控功能执行器(RFA,又称为免钥匙车辆模块),通过防盗止动系统天线单元(IAU)直接与中央接线盒(CJB,内置车身控制模块)通信,由此推断故障是由RFA工作不良引起的。

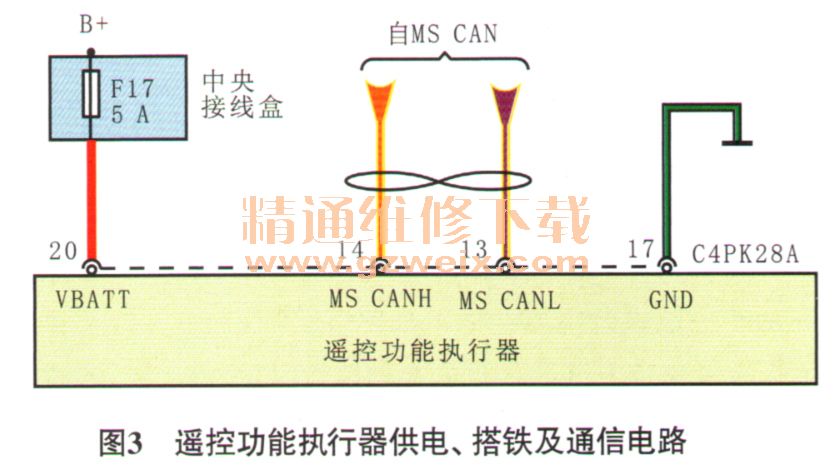

    用故障检测仪(SDD)检测,发现RFA无法通信(图2)。查看相关电路,脱开RFA导线连接器C4PK28A,测量其端子20上的电压,为12.56V,说明供电正常;测量端子17与搭铁之间的导通性,导通良好,说明搭铁正常;分别测量端子13和端子14上的电压,为2.19V和2.79V,说明MS CAN线路正常。诊断至此,怀疑RFA损坏。



    故障排除:更换RFA并编程后试车,RFA'恢复通信,且智能钥匙功能恢复正常,故障排除。

    相关资料:2015-2016年路虎发现神行Discovery Sport L550车型维修手册
