2016款凯迪拉克SRX轿车CUE屏黑屏检修
来源:本站收集  作者:佚名  2017-05-28 08:38:57

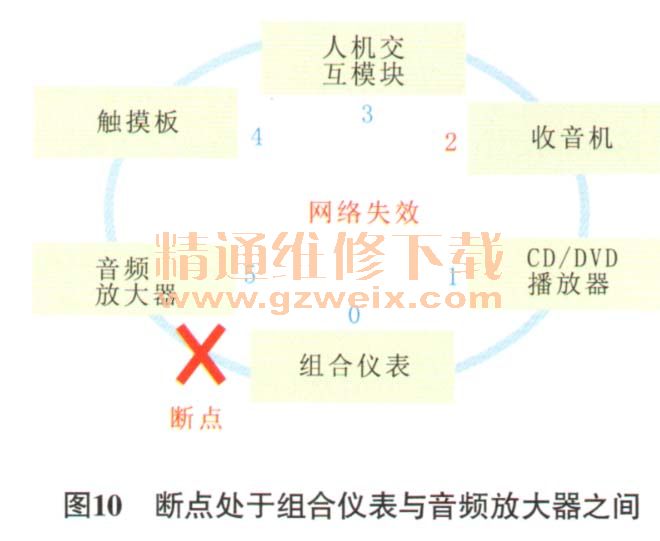

    当MOST网络出现断点时,收音机通过唤醒线路发送一个300 ms的搭铁脉冲,将收音机反方向(MOST的传输方向为正方向)最远的模块激活为替代的主控模块,如断点处于仪表模块和音频放大器模块之间,则仪表模块会被替换为主控模块。如图10所示,当断点出现在音频放大器模块与仪表模块之间时,仪表模块作为主控模块将会发送代码“0”,CD/DVD将会发送代码“1”,依次类推,在收音机内就会产生一个不正常的代码“2”。然后通过该代码反推(2-1-0)即可找到故障点,此时说明故障点为音频放大器模块损坏或仪表模块与音频放大器模块之间的线路有故障。因此我们利用该地址码可以对MOST网络系统进行故障诊断。这里需要说明的是,断点数据并不能真实反映出实际断点的数量,不可作为故障诊断中的主要依据。

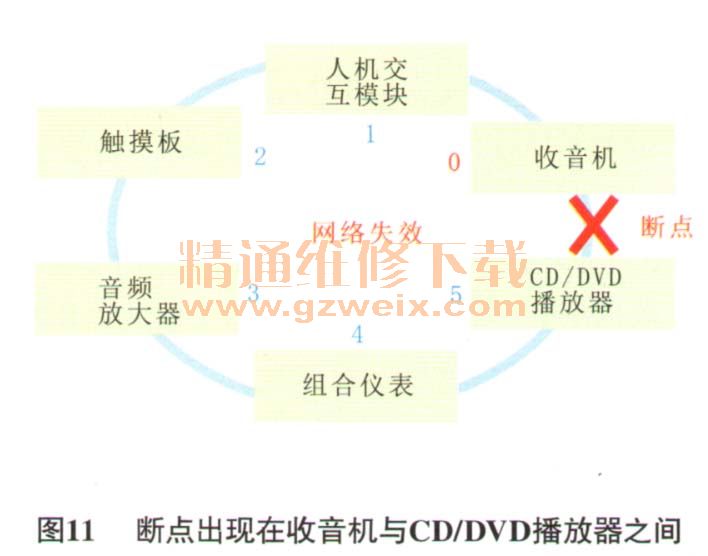

    正常情况下收音机的地址码应为“0”,但收音机的地址码为“0”时,是否就说明MOST网络正常呢?当MOST网络正常时,收音机将会存储地址码“0”,但在数据列表中不会显示“替代MOST媒体导向系统传输)主节点上行位置”。例如,当断点出现在收音机与CD/DVD模块之间(图11)时,收音机也会存储地址码“0”,但在数据列表中会显示“替代MOST媒体导向系统传输)主节点上行位置”,同时GDS中“MOST通信断点数量”的数据也会发生变化。
