一辆行驶里程约16万km、配置4.8T V8发动机的2007年保时捷卡宴。用户反映:该车辆存放一周后,蓄电池亏电,无法启动车辆。维修人员检查车辆,故障如用户所述,蓄电池亏电,启动机不工作,外接蓄电池能够启动车辆。
故障诊断:车主不知道蓄电池已经使用多长时间了,所以首先检查蓄电池,经检测蓄电池正常。怀疑车辆在存放时漏电电流过大,造成亏电。测量漏电电流,打开左前车门,锁块锁止,关闭其他车门、机盖和行李箱盖,拆下蓄电池负极,串联电流表,把电流表放到车外(此车有车内监控系统,防止观察电流时车辆报警),锁止车辆,漏电电流从3A降到0.32A,然后降为0.16A,2个小时后仍然是0.16A,说明漏电电流过大,正常电流应不大于0.05A。

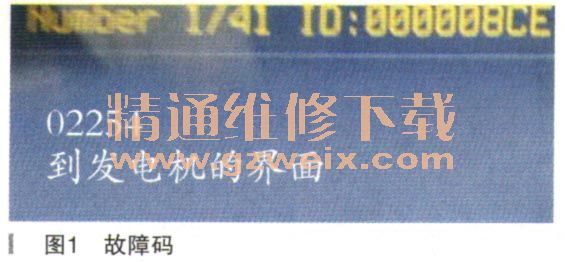

用检测仪VIT读取故障码,读取到相应的故障码为:“02254到发电机的界面”(如图1所示),说明发电机系统有故障。
启动发动机,在蓄电池上测量发电机的充电电压,在怠速、中等负荷、大负荷和急加速状态下,蓄电池电压为14V,充电电压正常。断开蓄电池到发电机的常火线,漏电依旧,说明发电机没有问题。
要解决漏电问题,首先断开所有后加装的音响和行车记录仪等用电设备,断开后故障依旧。

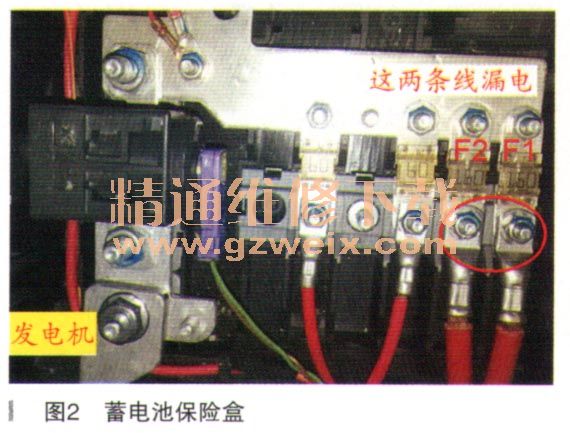

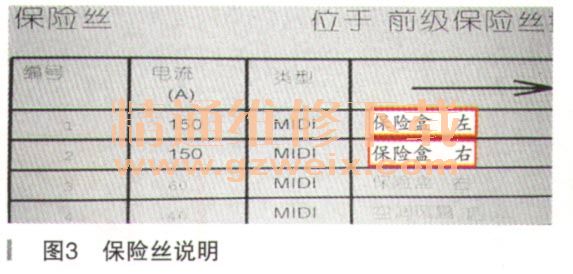

在蓄电池保险丝盒上断开所有的常火线,当同时断开F1和F2这两根常火线时(如图2所示),漏电电流下降到正常范围。查询电路图,F1到左侧保险丝盒,F2到右侧保险丝盒(如图3所示。

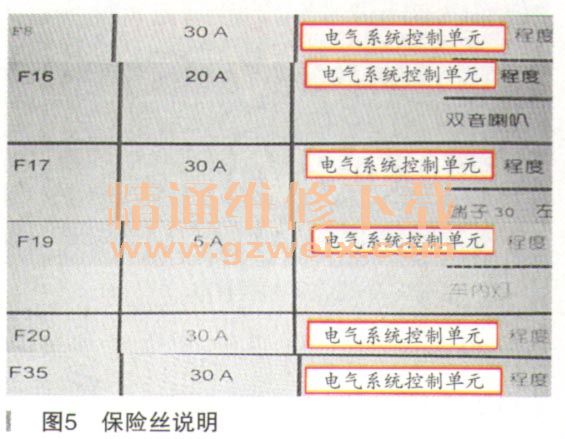

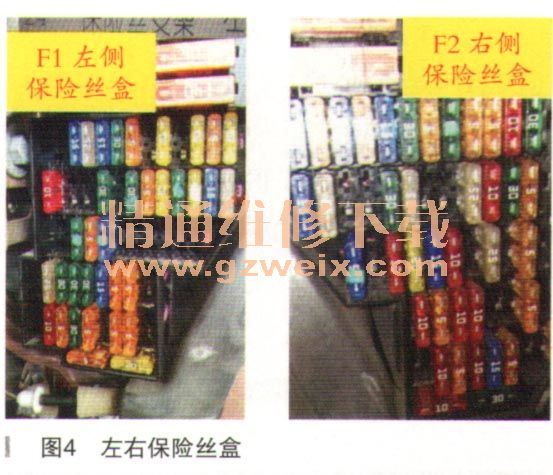

断开左右保险盒土的保险丝,只有同时断开有绿色记号(自己做的记号)的多个保险丝时(如图4所示),漏电电流才恢复正常。查询电路图,发现这些保险丝都是车辆电气系统控制单元供电的保险丝(如图5所示)。

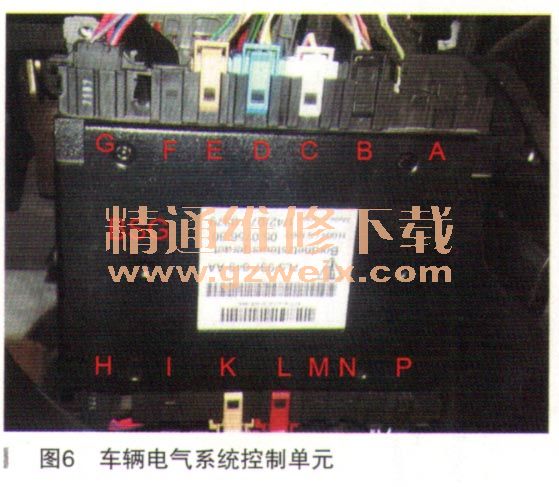

在制动踏板的上方,找到车辆电气系统控制单元(如图6所示)。断开所有的插头后,漏电电流恢复正常。说明故障就在电气系统控制单元上。
依次断开车辆电气系统控制单元的线束插头,发现当同时断开G插头和H插头或同时断开A插头、C插头和L插头时,均不漏电。

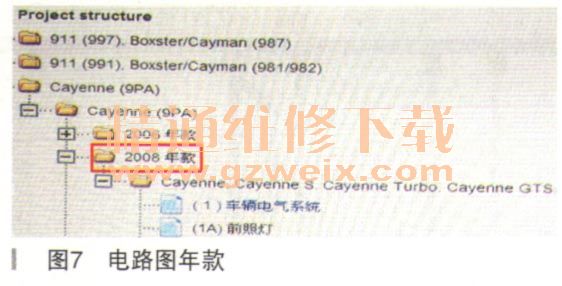

查找电路图发现,此车是2007年生产的,而车辆电气系统的电路图与2008年款不同(如图7所示),而与2010丰款的相同。
