奥迪A4L轿车变速器警示灯点亮
来源:汽车维修技师  作者:佚名  2018-05-01 09:04:24

    一辆行驶里程约4万km、配置2.0T CDN发动机和OAW变速器的奥迪A4L轿车。该车选挡杆电磁阀失效,更换该电磁阀后出现变速器警示灯点亮。

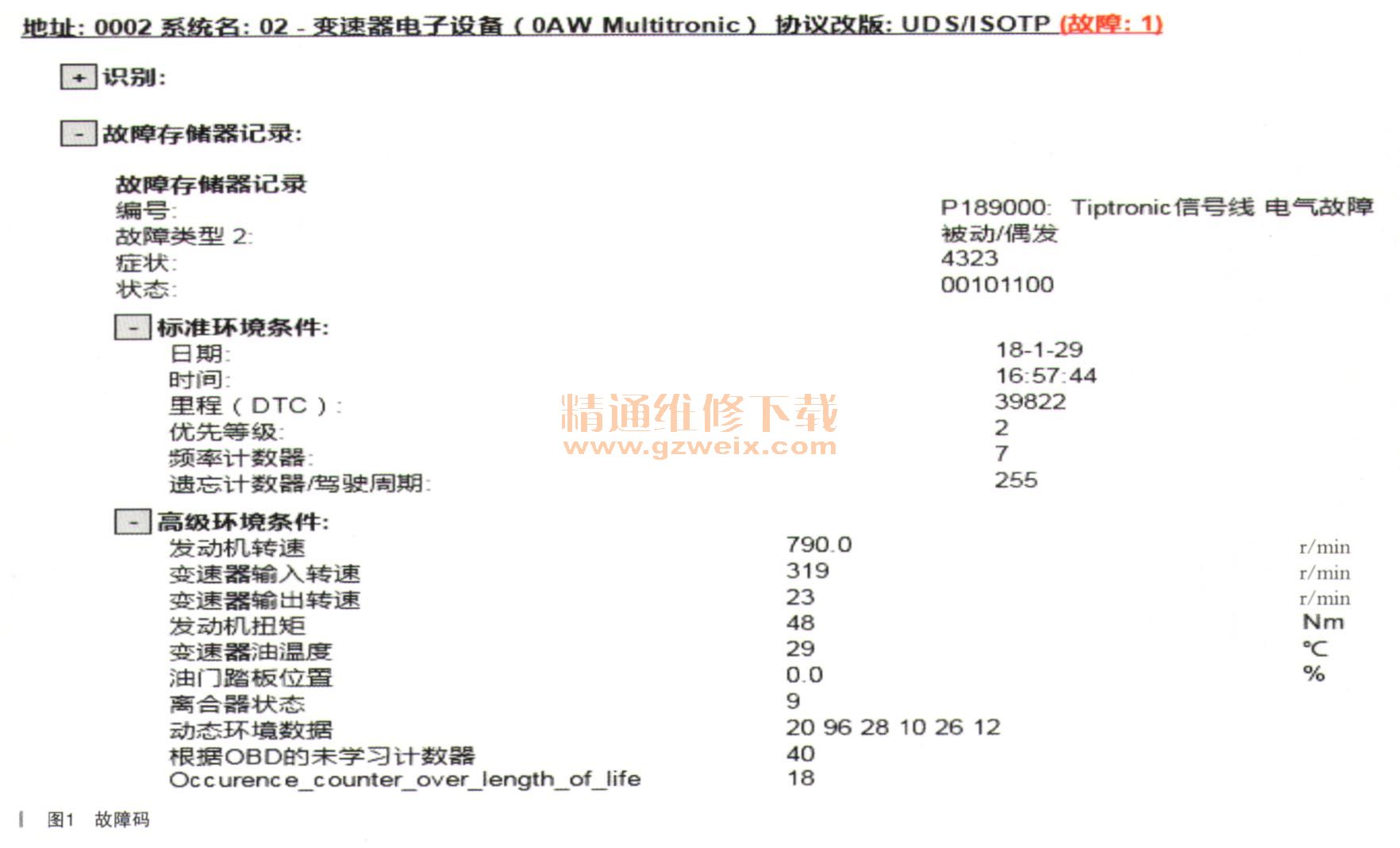

    故障诊断:用诊断仪检查02变速器控制单元里有故障码,如图1所示,根据引导型故障测试计划提示需检查J587和J 217之间的通信线路或是检查J587是否损坏。

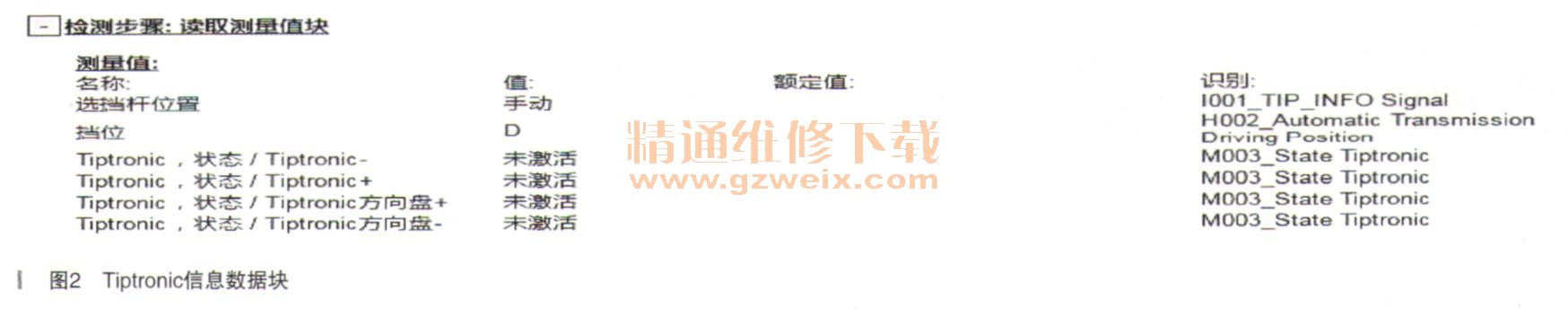

    首先J217里读取测量值块,如图2所示,发现Tiptronic加减信号可以被J217识别到。

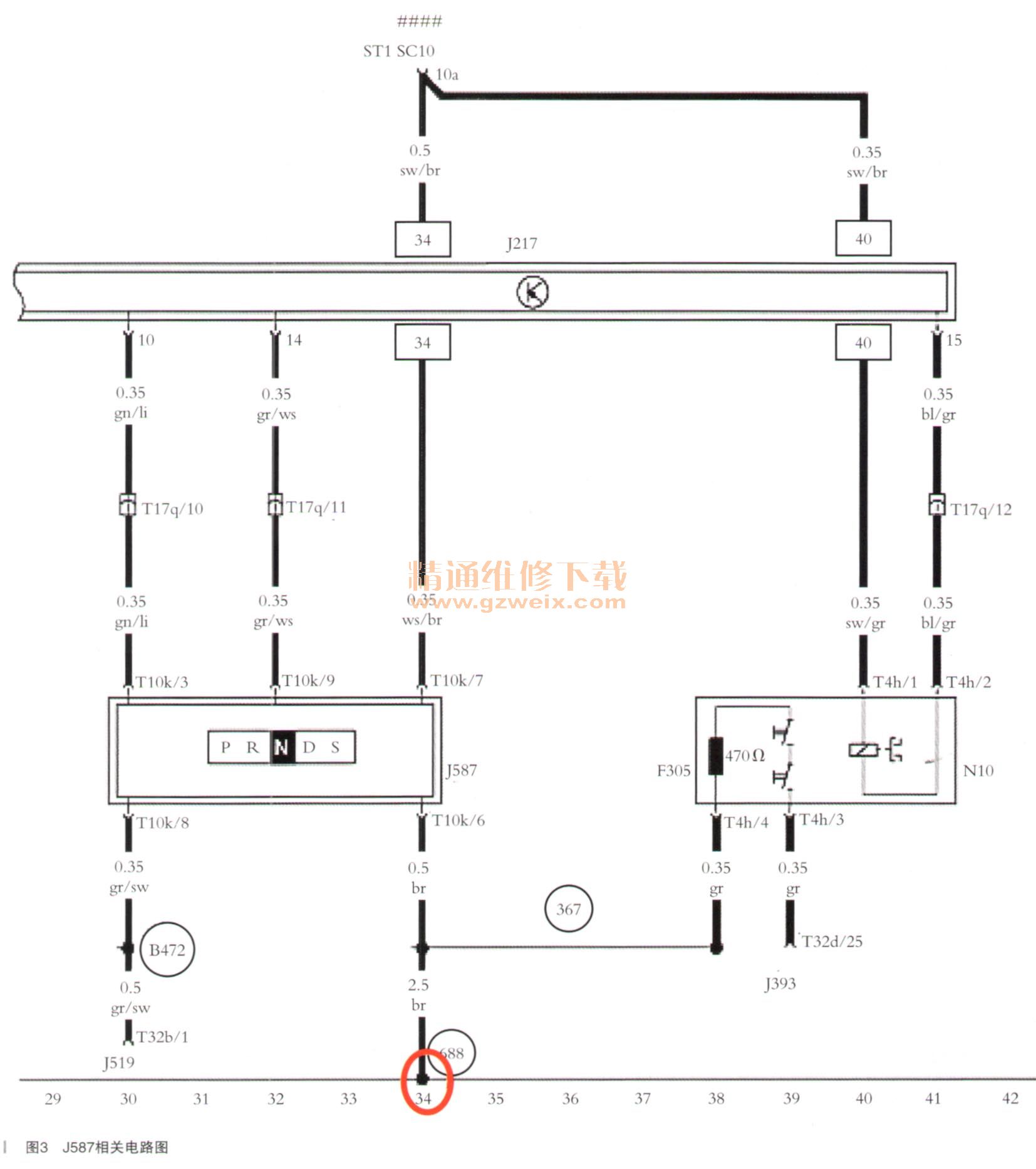

    尝试消除故障后试车,发现在过减速带后变速器警示灯再次点亮。故障码仍是Tiptronic信号线电气故障。查阅该车电路图如图3所示。

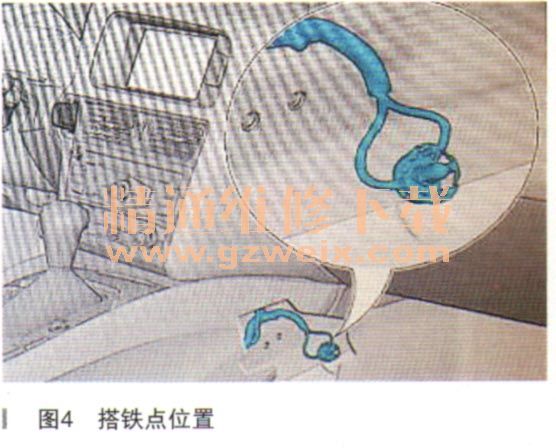

    经检查发现J587的搭铁线存在虚接现象,进一步检查搭铁点688位于中央通道右侧如图4所示位置。该搭铁点紧固螺栓明显松动,按标准力矩紧固后故障排除。

    故障总结:该车原来位于中央通道右侧的搭铁线没有紧固到位,更换挡杆电磁阀时拉动了线束导致故障产生。维修人员的误区在于主要考虑是否由于更换电磁阀而损坏了J587,没有从故障的本质出发详细检查相关线路。在日常检修工作中按部就班的常规检查往往是被人忽视的,但也是故障原因产生最多的地方。

相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
