选择正确的电路图维修,测量舒适CAN是否休眠。当舒适CAN休眠时,高位数据线约为0,低位数据线约为

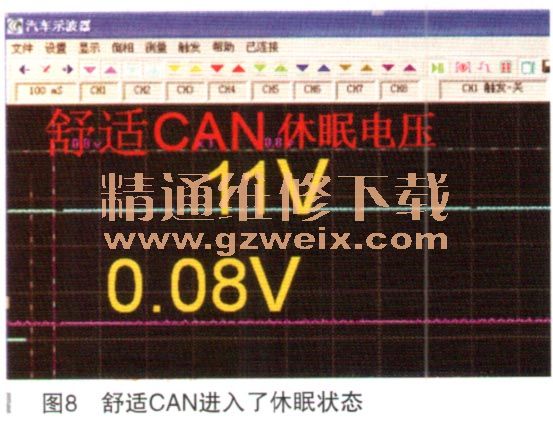

蓄电池电压。车辆漏电时,用示波器查看舒适CAN的波形正常(如图8所示),说明不是因为系统不休眠而漏电。
现在确定车辆电气系统控制单元漏电,但不知道是车辆电气系统控制单元本身漏电,还是其他的因素影响而漏电。因此与正常车辆互换了车辆电气控制单元,故障依旧,说明故障不在车辆电气控制单元。

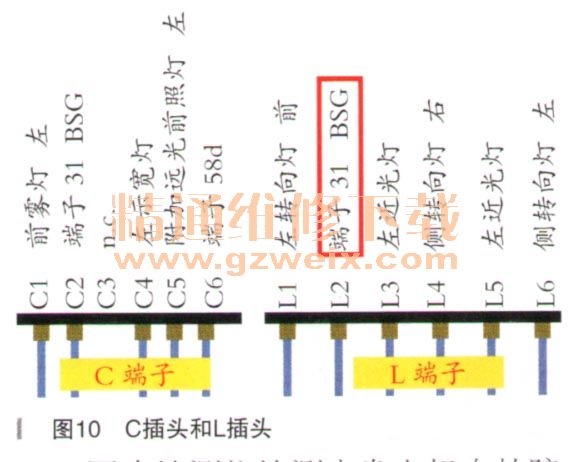

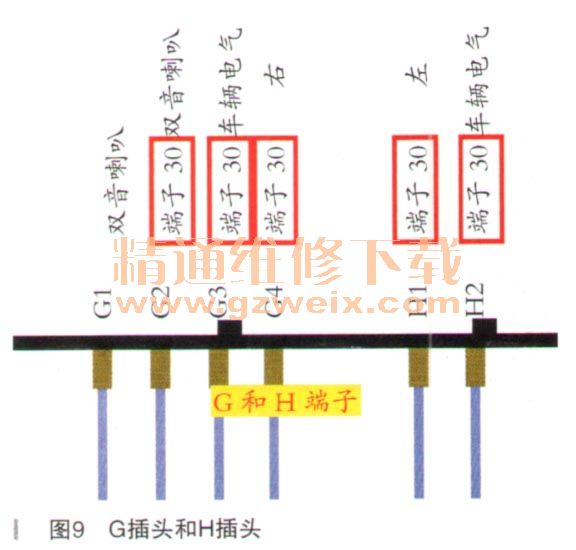

查看电路图,c插头和H插头是车辆电气系统控制单元的电源(如图9所示),查看A插头、C插头和L插头。C插头和L插头中有车辆电气系统控制单元的搭铁(如图10所示),断开后漏电依旧。说明断开所有的电源就不漏电,断开所有的搭铁还是漏电。

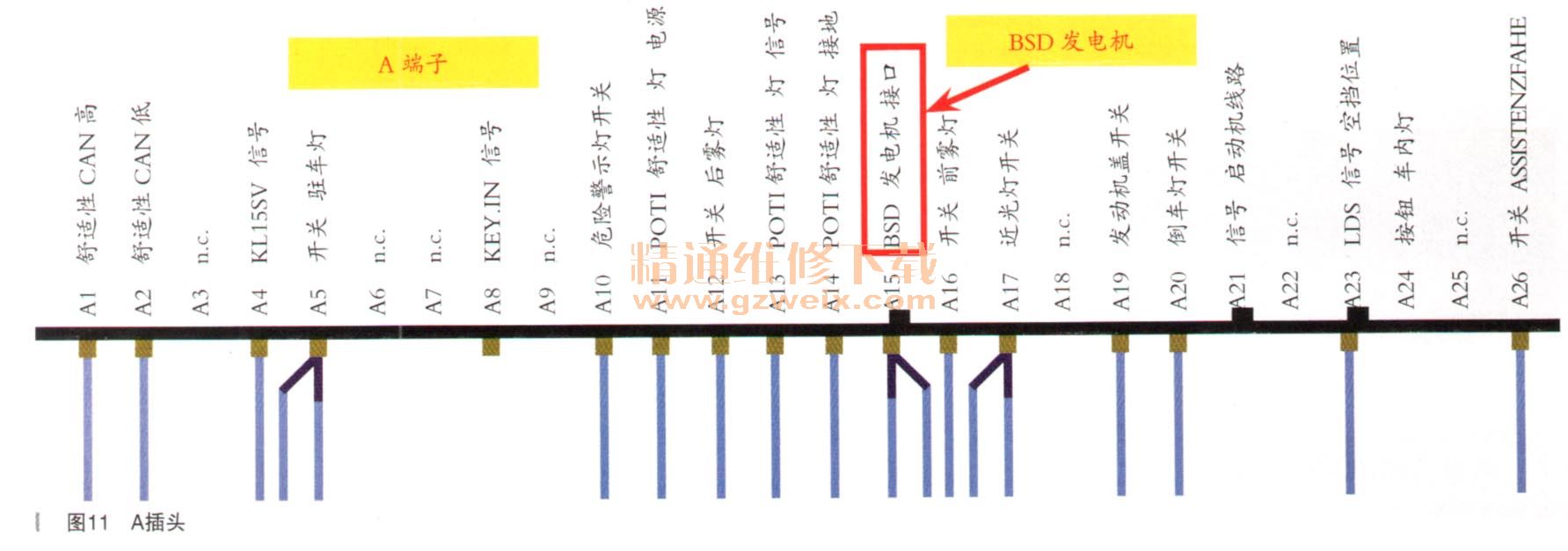

反复检查试验最后发现,只断开A插头,故障就会消失,说明问题就在A插头上。检查A插头的各个针脚(如图11所示)。

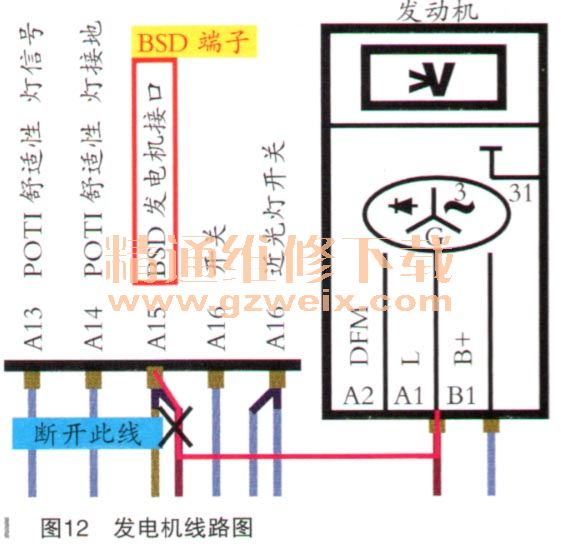

因为检测仪检测出发电机有故障码,所以首先测量Affi头的15脚发电机的控制线BSD(如图12所示)。拔下A插头,试灯串联电流表,一端接电源正极,一端测试A插头上的A15针脚,此针脚有漏电电流,不正常,正常情况下应没有任何电流。剪断此线,插好插头,控制单元输出电压11.22V,接好此线后,电压为1.3V,说明此线对地有电阻。断开此线后,漏电故障消失。
故障排除:断开发电机端BSD线,测量此线对地电阻无穷大,说明线路没有故障,发电机内部有故障。因发电机是车主刚换的,再次更换发电机费用较高,所以车主要求把发电机的BSD线断开使用。断开此线试车,故障排除。跟踪一个月未出现故障。
故障总结:此车故障为电源通过车辆电气系统控制单元在发电机内部接地,形成回路,造成漏电。维修此车走了很多弯路。检测仪对故障码内容翻译错误,造成不明白此故障码的含义。此故障码正确的翻译应该是“02254发电机控制故障”。如果明白发电机故障码正确含义的话,可避免很多麻烦。维修此类故障时应先排除故障码。注意此车全部控制单元休眠时间过长,大概在15min左右。
