根据故障码，U3000-96参考topix拆下后视镜检查图像控制模块A（ IPMA ），其安装良好无错位松动现象，检查控制插头无松动腐蚀现象，检查模块发现控制模块温度有点高，工作温度测量模块温度在50℃。

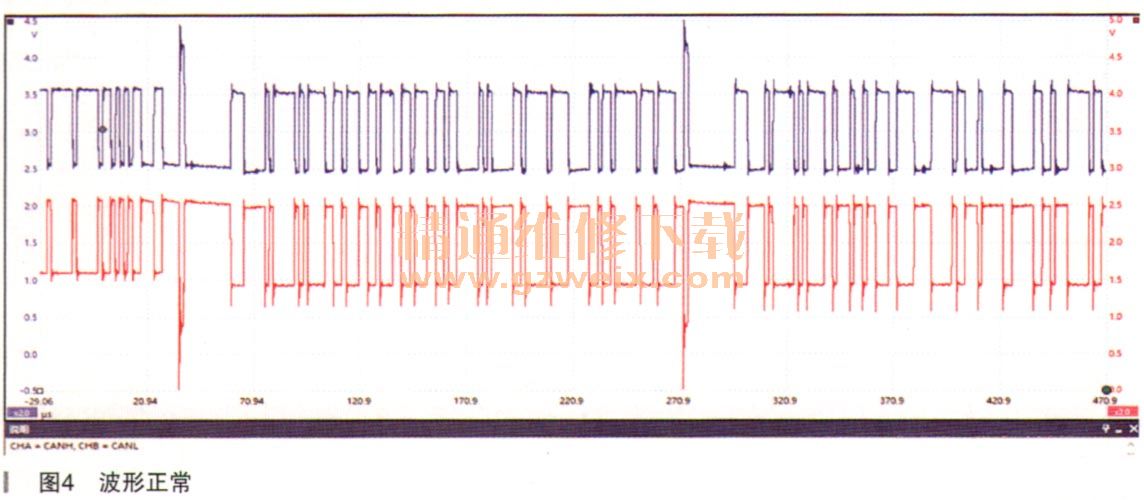

根据故障码U3000-96参考topix电路图测量，点火供电C9MF06-6插上控制插头对地电压为12.3V，电压正常，测量C9MF06-1搭铁良好，测量C9MF06-8和C9MF06-2，测量CAN使用示波器，波形正常，如图4所示。

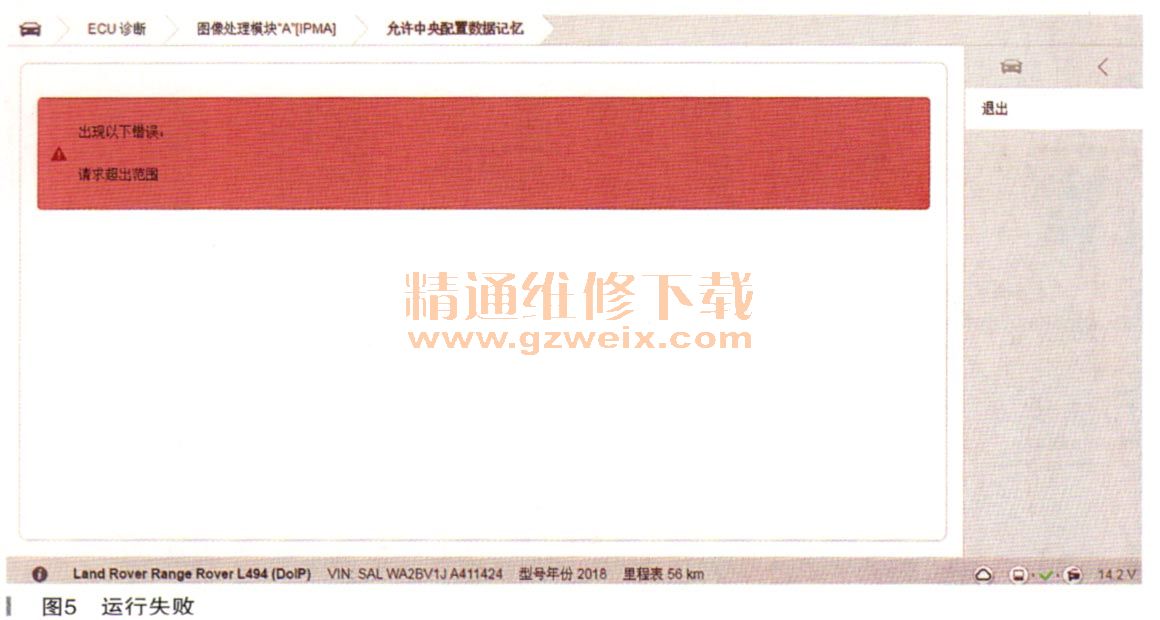

根据故障码分析运行诊断仪，图像控制模块诊断运行：允许中央配置数据记忆，运行失败，如图5所示。
根据以上测量，线路没有异常问题，寻找同款车型，对换图像控制模块（IPMA），对换后启动车辆，故障排除。
将原车图像控制模块（IPMA）安装回原车启动车辆，仪表提示故障：前方预警不可用。故障依旧。
根据以上检查诊断为：图像控制模块（IPMA）故障。
故障排除：更换图像控制模块（IPMA）。
专用工具设备：诊断仪、万用表、示波器。
相关资料：2017年路虎揽胜中文维修电路图L405上一页 [1] [2]
