一辆行驶里程约11万km的路虎揽胜L405。该车左后座椅有时无法调节。

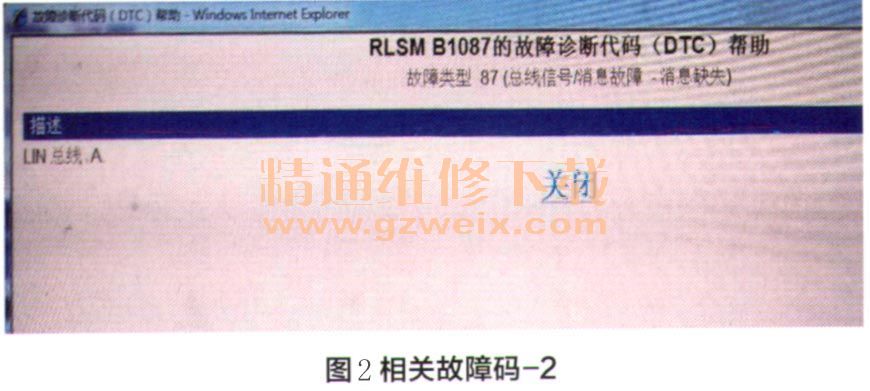

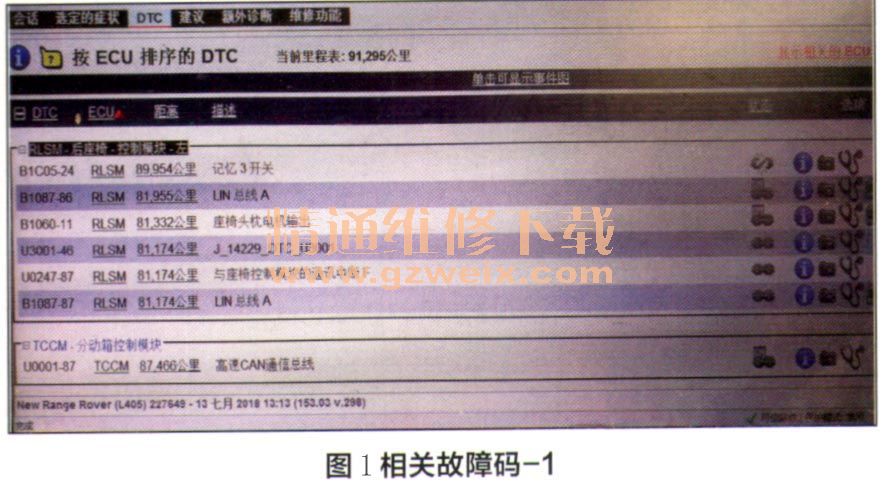

    故障诊断：接车后操作座椅开关，座椅刚开始会动，再次操作无法动作。根据故障现象分析有以下几个原因：1．线路故障（虚接）或者短路；2．电机损坏；3．开关故障；4．网络通讯故障。接通电脑SDD读取相关故障码，如下图1、图2所示。

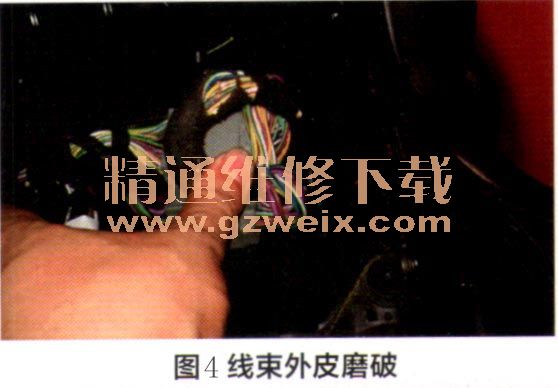

    从故障码分析，此车故障很可能为通讯故障，首先从开关开始检查，操纵座椅开关没有听到继电器吸合的声音，于是拆掉左后座椅坐垫，查询电路图，测量开关1号脚电源电压为12V、4号脚搭铁电阻值正常，3号LIN线有12V电压，偏高，测量3号脚到驾驶员座椅模块插头C3PS02C-23导通，怀疑插头有短路（对电源短路），于是从开关最近插头开始拔，逐一排除，在此过程中发现问题如图3～5所示。焊接包扎线束，问题解决。





    维修小结：该车由于生产缺陷，在后座椅来回移动过程中导致线束两处磨损严重，座椅骨架上遗留很多铜屑，使得通讯线LIN线和电源线有时相座椅无法移动；由于铜屑有时不稳定，又使得座椅有时可以移动。从图中可以看出，线束太长是为了保障座椅最大延升，但是容易磨到线，重新规整线束，车辆故障排除。提示客户尽量不要把座椅向前移动到最大位置。
