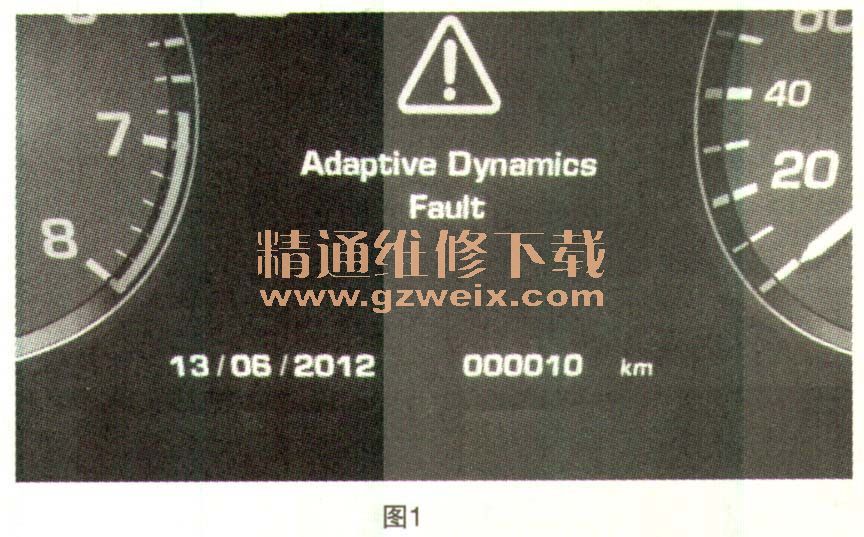

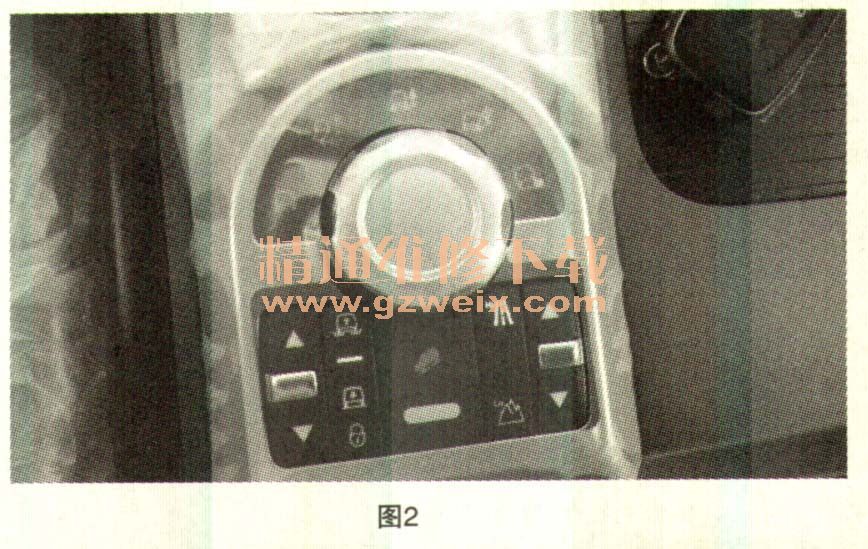

一辆2012年路虎揽胜。该车打开点火开关时仪表提示Adaptive Dynamics Fault(如图1所示),并且全地形旋钮指示灯不亮(如图2所示),也不可用。
故障诊断:

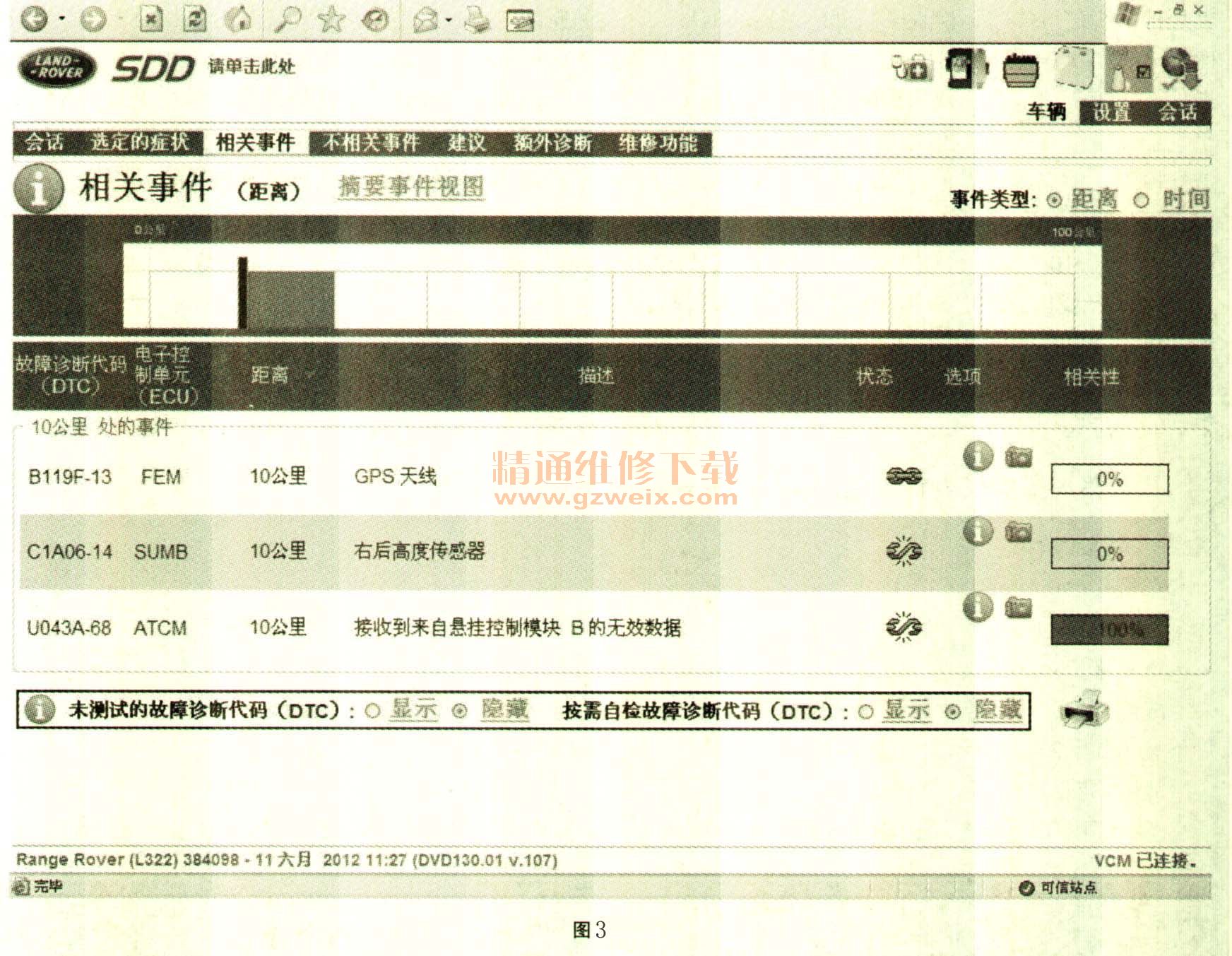

(1)用IDS解除车辆运输模式后重新读取故障码,发现两个故障码:CIA06-14 SUMB(右后高度传感器)和U043A-68 ATCM并且无法清除,如图3所示。此时启动车辆并把挡位挂入D挡,仪表提示Adaptive Dynamics Fault,并且全地形旋钮指示灯不亮,也不可用。

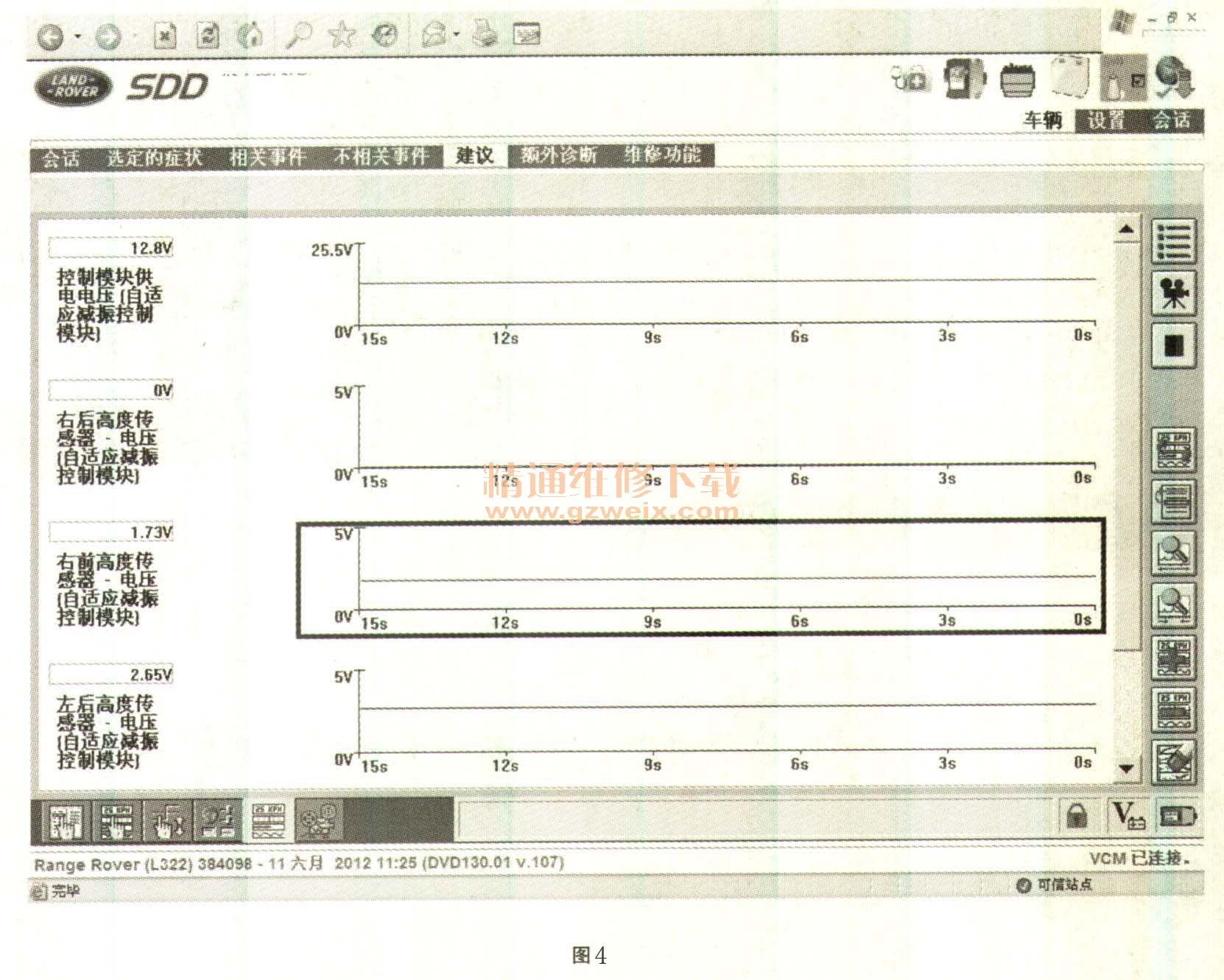

(2)使用SDD读取数据流,空气悬挂模块接收到的4个高度传感器电压信号正常,自适应减振控制模块收到的左前、左后和右前,3个高度传感器电压信号正常,只有右后高度传感器电压信号为0V(如图4所示),分析怀疑是右后高度传感器线路或内部元件出现故障了。

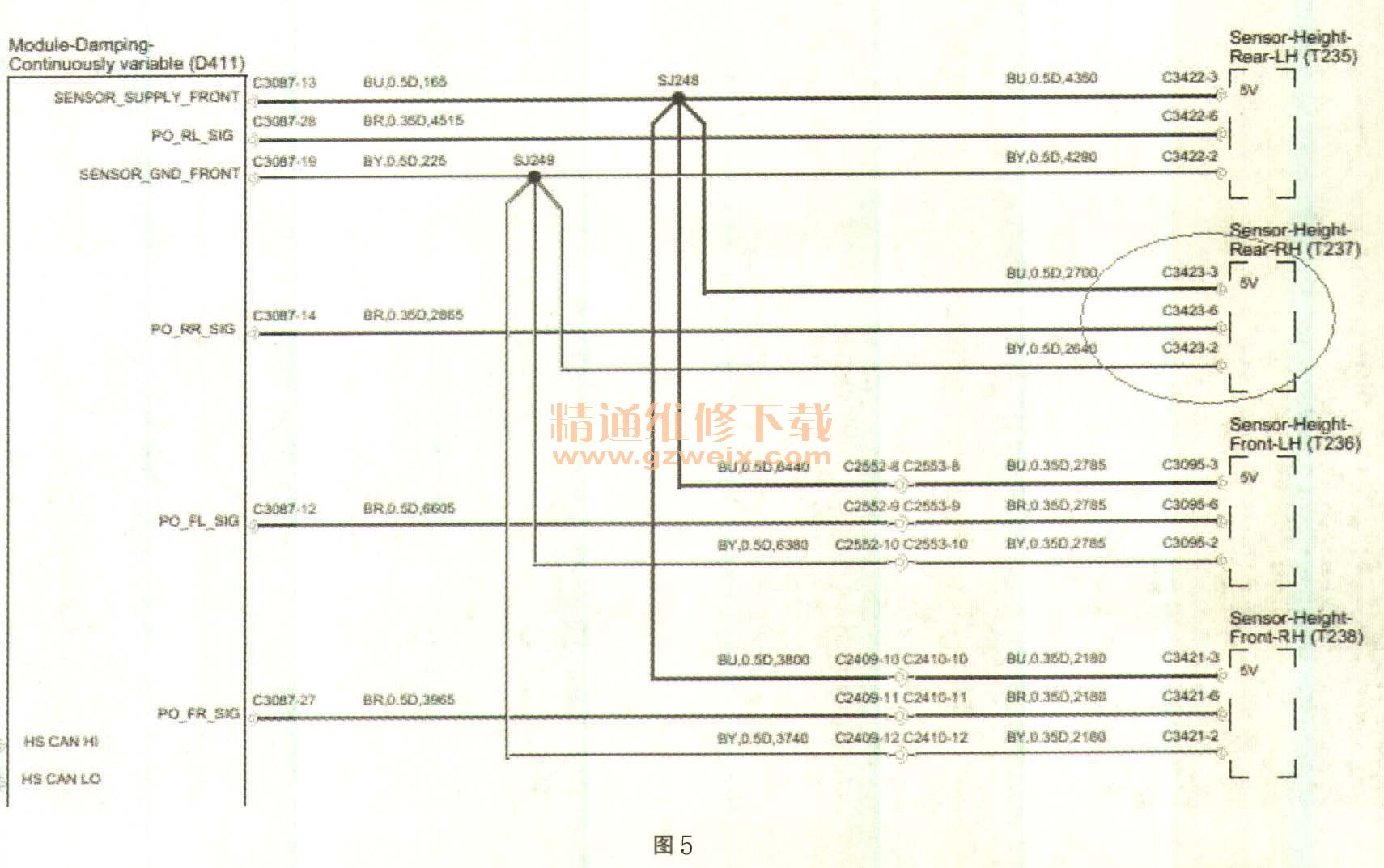

(3)参照电路图(如图5所示),检查右后高度传感器及线束,正常,无物理损坏迹象。接头C3423/3供电电压为4.98V,正常。检查自适应减振控制模块至右后高度传感器线路连接正常。
(4)拆卸右后高度传感器,外观无异常。测量传感器3号针脚与6号针脚的电阻为无穷大。测量2号针脚与6号针脚的电阻也是无穷大,说明传感器内部断路了。而6号针脚是信号输出线,所以SDD读到的电压为0V。
(5)更换右后高度传感器,故障解决。
故障分析:右后高度传感器内部断路故障,由于收到自适应减振控制系统有故障,全地形进入了默认的模式,所以指示灯全熄灭。
故障排除:更换右后高度传感器。
故障排除:新车故障比较罕见,传感器为霍尔式,估计是产品制造问题,请各位在新车PDI时留意。
