一辆行驶里程约18.8万km的2012年路虎发现四。该车仪表内空气悬挂亮红灯，空气悬挂不能正常使用。
    故障诊断：
    （1） SDD检测故障码为C1A35-01储气罐内压力过低或储气罐的压力阀断路、短路。根据故障码怀疑为线路及压力阀故障或空气悬挂漏气。

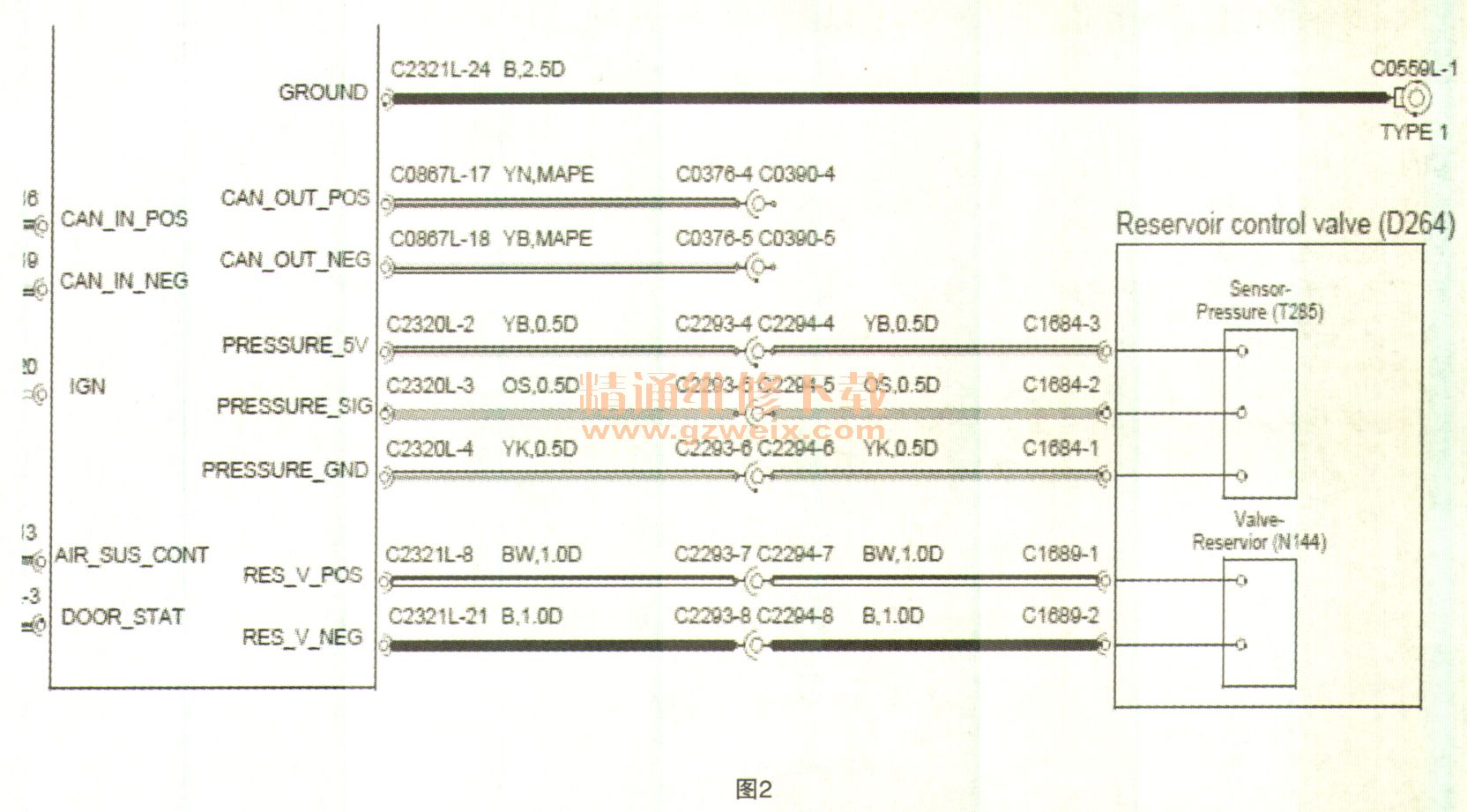

    （2）对照电路图（如图1所示）得知储气罐的压力阀C1689通过线束插头C2293、C2294连接控制单元D199的线束插头C2321。用万用表量取01689-1到线束插头C2321中的8号线之间的电阻，电阻为无穷大，测量C1689-2到C2321中的21号线之间的电阻为0.4Ω。

    （3）由以上测量可以看出，线路C1689一到空气悬挂系统控制单元D199的C2321-8这条线存在断路现象，由于中间有插头C2293、C2294，对照图库照片得知C2293、C2294在左前轮内衬的空调管处。拆下在左前轮内衬在拆下空调管的固定卡夹时，发现C2294-7的线束已经断开并与临近线路熔接在一起，如图2所示。

    故障分析：由此看来，是储气罐的压力阀的线路搭铁，给空气悬挂控制单元提供了错误信号，导致空气悬挂系统控制单元没有给空气压缩机提供工作信号，并点亮了仪表上的空气悬挂红色指示灯。
    故障排除：将C2294-7这根线破损处重新包扎并固定妥当，试车故障排除。
