路虎神行者发给仪表盘上的故障灯亮、动态稳定灯亮
来源:本站整理  作者:佚名  2019-05-30 08:34:24

    一辆行驶里程约18.3万km的2010年路虎神行者3.2L车。客户反映:该车的仪表盘上的故障灯亮,动态稳定灯长亮。
    故障诊断:
    (1)将点火打开到2挡时,仪表盘上的动态稳定灯长亮。读取故障码为:U0415-94; U0136-87;U0437-94:从后差速器接受的无用数据,如图1所示。

    (2)多个故障码显示车辆的后差速器控制模块丢失通信。
    (3)经检查发现后保险盒FB6 15A后差速器模块供电保险熔断。更换新保险后,打开点火开关测量后差速器控制模块插头:供电:C3A101-1与C3A101-4搭铁的电压为12.43V。C3A101-1供电线路没有发现短路断路的现象。测试C3A101-7高速CAN和C3A101-8低速CAN,CAN的电压正常。重新将供电:C3A101插头重新
    插回后,打开点火开关后仪表 DSC故障灯亮起。经检查后保险盒FB6 15A保险又熔断。将后差速器控制模块拆下后,控制模块能闻到电器的焦蝴味。检查发现后差速器联结轴的油泵插头有油污。随即检查差速器控制模块的连接处,也发现有同样的油污。说明油泵内部可能有漏油的现象。测量:油泵的内部电阻为:2.2Ω,测量油泵的连接线与油泵本身的搭铁电阻为:5.6Ω。正常的油泵的连接线与油泵本身的搭铁电阻应该为:无穷大;因此说明油泵的内部短路。

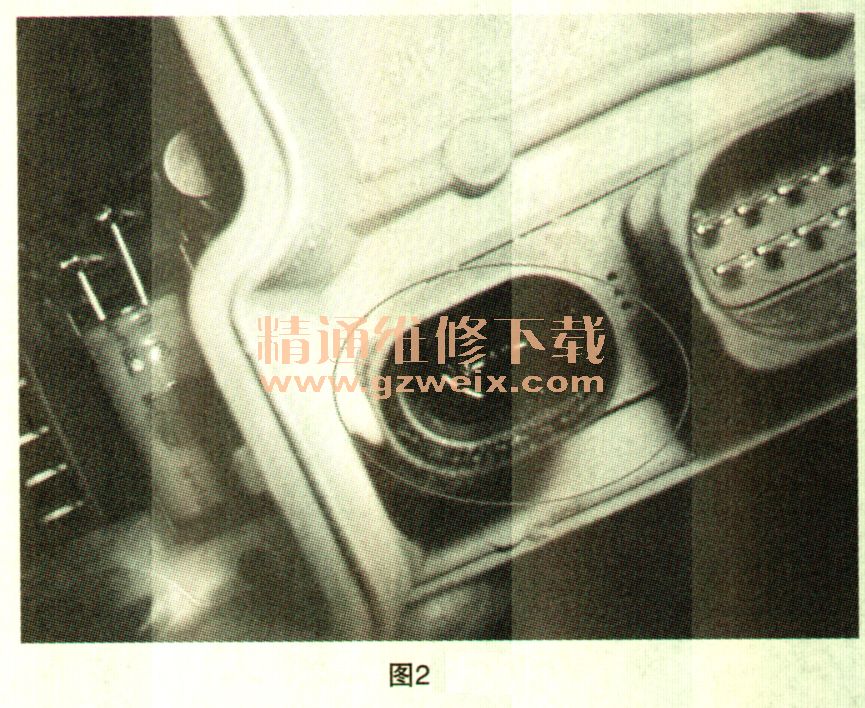

(4)诊断结果:因油泵内部可能有漏油的现象造成油泵的内部损坏;油泵的内部搭铁引起的差速器控制模块内部损坏(如图2所示),引起的RCJB的FB6的15A断路。

    (5)更换新的油泵,并且用SDD新软件对后差速器模块进行软件刷新。
    (6)完成后对车辆进行路试30km后未发现异常。
    故障排除:更换油泵后故障排除。
    故障总结:该油泵是预压泵,提供压力给后差速器锁内部离合器片预油压,怀疑内部压力过大导致线路被高温油腐蚀后短路,请各位关注,如发现批次问题,请递交EPQR反馈。
